Came de formação dividido

Enlaçar o fio de trama mais cedo com tecidos de malha cheia

Caso problemático:

Enlaçar cedo o fio de trama pela expulsão de agulha.

Vantagens:

O came de formação pode ser trocado com mínimo esforço.
"Came de formação dividido" pode ser configurado para cada sistema y para as duas direções de carro por separado.
A placa dos cames transformada com "came de formação dividido" pode executar as funções e malha retida em toda a extensão.

Desvantagem:
Transferência e não são possíveis com esta placa dos cames.

Cames para transformação da placa dos cames:

Distância entre sistemas

Placa dos cames de 6 polegadas

Placa dos cames de 5 polegadas

Finura [E]

---

Kit para instalação posterior

"Came de formação dividido"

---

259661 esquerda

259662 direita

Os novos fios de trama introduzidos não são mantidos com segurança sob a cruz das agulhas (ponto de intersecção das superfícies de apoio de agulhas opostas) porque ainda não estão fixados no tecido. Pela ceda acima da o fio de trama pode ser "bloqueado" com maior segurança na separação entre fronturas até depois da tricotagem duma fileira de malhas.

Função do sistema
	Linha azul: Exibe a curva de agulha com malha cheia. A subida é realizada já antes do came de formação. A segurança baixa é alargada pela largura do came de formação. Linha vermelha: Exibe a curva de agulha com "Manter tecido baixo através da função de recepção" com a transformação da placa dos cames concebida para isto.
Expulsão de agulha sem came de formação dividido	Expulsão de agulha com came de formação dividido

Programação com o M1plus:

A placa dos cames foi transformada com came de formação dividido.

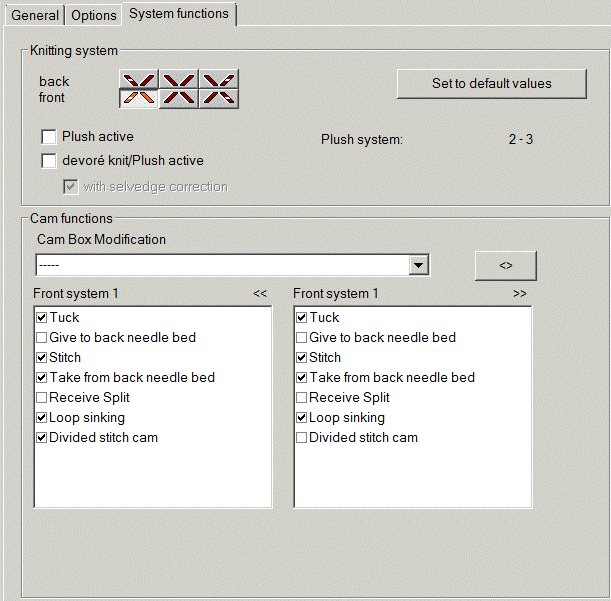

1: Nas funções de sistema para cada sistema (à frente e/ou atrás) transformado, definir Came de formação dividido como transformação de sistema.

Entregar à frontura posterior é desativado automaticamente neste sistema.

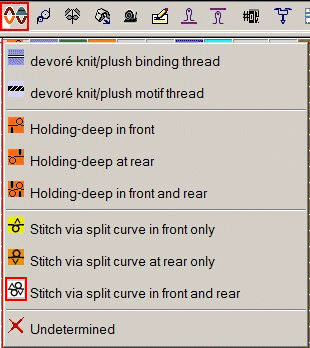

2: Entrar Malha acima de curva de split na coluna de controle Função do sistema.

3: Desenhar fio de trama com malha cheia no mesmo sistema.

4: Definir função do sistema.

Com um came de formação dividido, a graduação é limitada.
Somente o trajeto desde a divisão até a superfície de prensado estão disponíveis.
Portanto a seguinte limitação dependendo da finura:

Finura	Valor NP máximo admissível
E 10	11.8
E12	12.6
E14	13.0
E16	---
E 18	---
E6.2	12.6
E7.2	13.0
E8.2	---

No processamento técnico o controle é realizado por sistema à frente/atrás e por direção:

existe came de formação dividido?
a graduação atribuída excede o máximo valor NP?

Em caso afirmativo aparece a seguinte mensagem:
Com o came de formação dividido é excedido o valor máximo de graduação (valor máx.).

Indicação Sintral para malha acima da curva de split à frente e atrás com came de formação dividido: #XS%AH(5) %HY (6);
