Gerar um Color Arrangement

I. Gerar um Color Arrangement #1 e introduzi-lo:

1: Selecionar a amostra completa na altura.

2: Clicar na tecla .

O Editor de Color Arrangements será aberto.

3: Alterar Color Arrangement:

Alterar o seguinte na área de execução:

Alterar a seqüência de tricotagem (cor de fio #31 tece em forma contínua).
Desenhar fileiras adicionais para o fio de trama com cor de fio #3 e a ação de agulha Fio de trama / Transferência para frente com fio flutuante e Fio flutuante sem transferência.
Inserir fileiras adicionais para a transferência e desenhar o símbolo de transferência.

II. Coluna de controle Prensador:

Coluna de controle

Esta coluna de controle pode ser utilizada na amostra de desenho assim como também no editor de Color Arrangements.

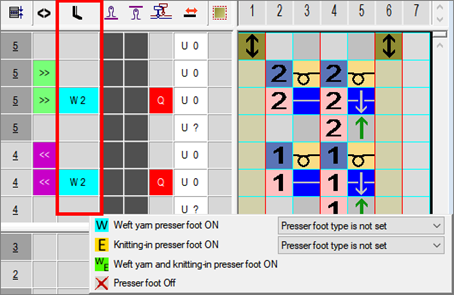

Coluna de controle: Prensador
Menu de seleção:
	Ativar prensador de trama : O prensador de trama trabalha de modo conducente em relação ao sistema de tricotagem
	Menu de seleção para o tipo de prensador instalado na máquina Prensador, tipo 1: W1 (corresponde ao 'velho' W) = Prensador com ranhura pouco profunda Prensador, tipo 2: W2 = Prensador com ranhura profunda
	Ativar prensador de entrada : O prensador de entrada trabalha perseguindo em relação ao sistema de tricotagem
	Menu de seleção para o tipo de prensador instalado na máquina
	Ativar prensador de trama e prensador de entrada : O tipo de prensador é definido pelas indicações em e . Exemplo: A seleção do prensador, tipo 2 com + produz na coluna de controle

III. Combinações não permitidas:

Sistema 1	Prensador de entrada ativado	Resultado: Os prensadores colidem.
Sistema 2	Prensador de trama ativado
Sistema 2	Prensador de entrada ativado
Sistema 3	Prensador de trama ativado
Sistema 1	Prensador de entrada ativado	Resultado: O prensador colide com o guia-fios de trama
Sistema 2	Guia-fios de trama ativo
Sistema 2	Prensador de entrada ativado
Sistema 3	Guia-fios de trama ativo

Atenção!

Os prensadores à frente e atrás não podem ser ativados simultaneamente, caso contrario colidem.

Estas combinações 'não permitidas' são detectadas pelo processamento técnico e por isso o processamento é cancelado.

IV. Ações de agulha para o fio de trama:

Ação de agulha	Significado
+ Cores de fio / guia-fios	O guia-fios (trama) se desloca diante do sistema de tricotagem com a ação de agulha Fio flutuante e em sistema de tricotagem subsequente transfere-se para atrás.
+ Cores de fio / guia-fios	O guia-fios (trama) se desloca diante do sistema de tricotagem com a ação de agulha Fio flutuante e em sistema de tricotagem subsequente transfere-se para frente.
+ Cores de fio / guia-fios	O guia-fios (trama) se desloca diante do sistema de tricotagem com a ação de agulha Fio flutuante e no sistema de tricotagem subsequente se desprende na frontura dianteira.
+ Cores de fio / guia-fios	O guia-fios (trama) se desloca diante do sistema de tricotagem com a ação de agulha Fio flutuante e no sistema de tricotagem subsequente se desprende na frontura posterior.
	: Estas ações de agulha não podem ser combinadas com ação de agulha tricotagem na mesma fileira de tricotagem.

V. Utilizar símbolos para o fio de trama no CA:

Na coluna inserir um para o guia-fios de trama.

O símbolo	Significado
	Possível definição de um Guia-fios como guia-fios de trama Na coluna de controle da vista de símbolos ou no Color Arrangement Na caixa de diálogo Vanizar : Este guia-fios se desloca com uma distância definida diante do sistema de tricotagem. Para o guia-fios Q se utiliza o mesmo comando no Sintral que para a Técnica Split: $XS n – m : Este comando permite o arrasto dum guia-fios no sistema de tricotagem ao transferir.

O símbolo

Significado

Possível definição de um Guia-fios como guia-fios de trama

Na coluna de controle da vista de símbolos ou no Color Arrangement
Na caixa de diálogo Vanizar

: Este guia-fios se desloca com uma distância definida diante do sistema de tricotagem.
Para o guia-fios Q se utiliza o mesmo comando no Sintral que para a Técnica Split:

$XS n – m

: Este comando permite o arrasto dum guia-fios no sistema de tricotagem ao transferir.

1: Fechar o Editor de Color Arrangements com .

CA é salvo e a cor introduzida é inserida na coluna de controle .
