符号视图 (模型)
符号视图 (模型) 是一个图形输入和模型显示 (模型内和模型外) 及其全成型和织可穿花型模型属性的特殊模式。
作为选择区域插入到模型视图中的模块起始点用一个三角形显示。
窗口的左侧有带有行号和行数据的控制列。
在 菜单里，用功能打开符号视图[模型]
通过花型显示工具栏里的符号
和
将剪切模型后的符号视图 扩展到符号视图(带模型基本视图)。
符号视图 (模型) 与织物视图和工艺视图在模块扩展后互相作用。改动马上在所有窗口中显示。
下列信息包含在标题栏中:
- 符号视图 (模型)
- 花型名称
- 花型尺寸用花宽x花高显示 (花型行/工艺行)
- 机器和机号
- 当编辑的花型还未被保存时，显示*。
你将在 中发现模型文件的名称/ 菜单和在模型属性对话框中。

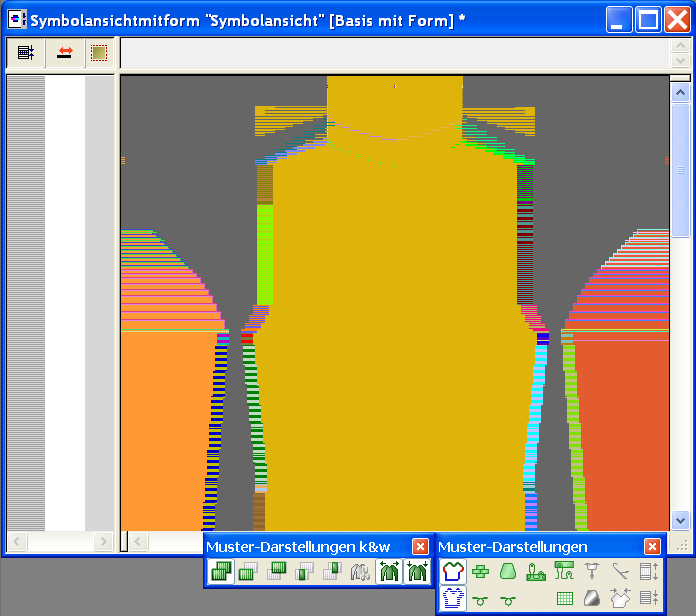

剪切前的模型视图中的织可穿花型:
一个附加标志出现在光标处并显示光标所在的区域。在袖子、大身或者领子上, 左边或者右边。
织可穿排列可以通过模块工具栏的F5进行选择。
模型也从花型中保存作为一个单个文件。打开的文件显示在同样的窗口, 但名称为符号视图[模型]。
符号视图 (模型) 中的导航:
如果光标位于视图中,这个视图可通过按住空格键朝着鼠标移动的方向移动。可以通过按住x键在所有的视图中设置显示的位置。用F6键选择表中鼠标指向的模型边缘颜色。
符号视图 (模型) 中的拷贝:
如果模型中的选择区域在视图中被复制, 将会显示选择区域的模块映射, 同时模块符号会出现在光标处。如果该选择区域比屏幕上显示的部分大，复制过程中就不会显示模块映射。只有模块标志会出现在鼠标指针处。
