设计

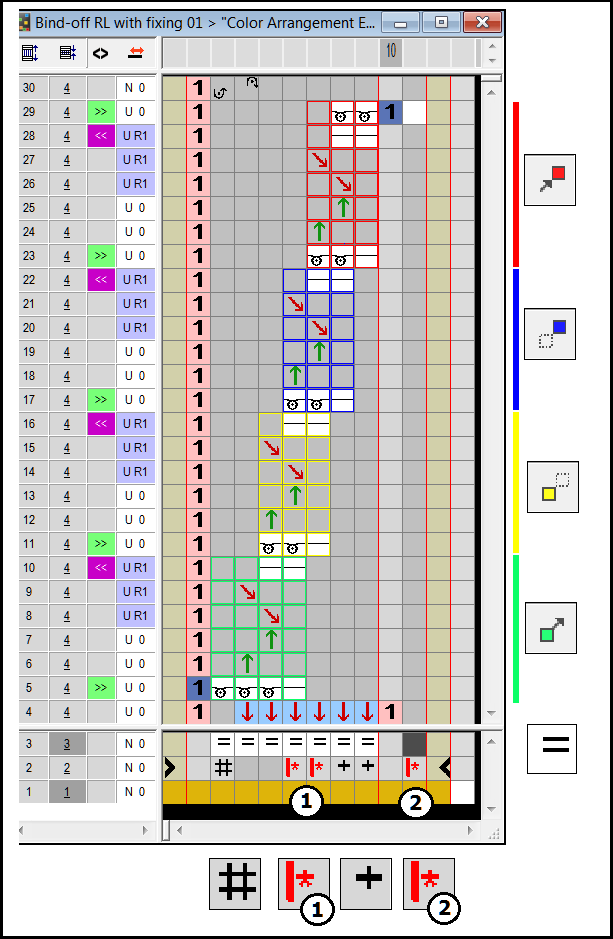

示例结构拷针RL带固定 01_CA

带重复区域的颜色排列需要进行进一步设置：

• 重复区域： 利用颜色排列工具栏的符号 、、 和 在颜色或模型属性搜索区域内定义四个区域。
  点击这里查看详细信息： 分配重复区域

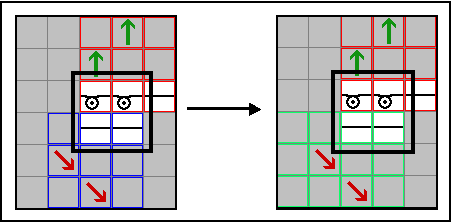

• 重复|：
• 在一个颜色或模型属性的查找区域内利用符号 和 (1) 可以定义重复区域外的重复，在示例中为工艺行 4 和 30 。
  绝大多数情况下带重复区域的颜色排列需要最小插入宽度。
  规则如下：
  最小插入宽度 =第一个查找区域 –模型外数量 – 超出宽度 –重复次数 或
  在示例中： 7 – 1 – 2 – 2 = 2
• 利用符号 和 (2)，在无重复区域的查找区域里， 根据花型情况插入重复。
