导纱器分配 (纱线区域分配)

在这部分设定花型要用哪些导纱器编织。
默认设置中导纱器都位于未定义 导纱器库里。如果花型的导纱器设置已经存在, 且导纱器的纱线已在显示窗口中显示，那么这些导纱器已经分配给了相应导纱器轨道。

导纱器轨道和导纱器距离（YD）的导纱器设定是将当前使用的机器的数据库应用到花型的 机器属性 而来的。您可以在 导纱器分配 对话框中对设置进行修改。

符号包括纱线颜色和导纱器类型的附加记号以及起头纱线的记号。此外，如果导纱器位于导纱器库内，那么导纱器区域的号码将显示出来。

用来编织起头的特殊纱线的不同颜色并不显示在导纱器符号中。

导纱器以图标的形式显示:



导纱器类型
或纱线类型

使用

未定义

与普通一样

普通

  • 提花
  • 导纱器不摆动的嵌花
  • 使用两个导纱器做添纱

嵌花类型1
 和
嵌花类型2

导纱器摆动的嵌花

双孔添纱导纱器

使用双孔纱嘴做添纱 (长圆孔)

双臂

使用带有两个导纱器臂的导纱器做添纱

U+/-

使用两个导纱器做添纱
随后的主纱使用类型为 U+/- 的添纱导纱器，Ua/b > 29 毫米。
前导添纱使用普通导纱器。
黑框显示相应的导纱器。

衬垫纱 Q

衬纬导纱器

分离纱

用于分离纱的普通导纱器

弹力纱

用于弹力纱的普通导纱器

安全行纱

用于保护行的普通导纱器

牵拉梳纱

用于牵拉梳纱的普通导纱器

罗纹纱

用于罗纹纱的普通导纱器

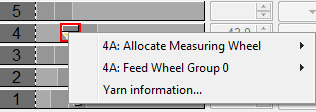

如何调用导纱器的级联菜单：

  1. 在配置/编织区域对话框里，相应的设备已被激活。
    编织区 栏
    1
    用鼠标右键点击所需导纱器。
  1. 出现所选导纱器的级联菜单。

最多可显示32把导纱器 多于32把导纱器的花型将不能完全显示。减少花型中出现的颜色。

中间部分的设置：

元素

含义

导纱器库

左右各一的导纱器库存放那些未分配到导纱器轨道上的导纱器。左或右的原始位置取决于在编织带入 和编织带出 选项中设定的方向。原始位置的改变会导致带入和带出方向的改变, 反过来也一样。
如果一个另外的导纱器区域定义给一个纱线区域，那么在导纱器库里将会自动创建一个新的导纱器。

ID

在导纱器上移动鼠标时会显示出导纱器的号码。

导纱器轨道

图形显示导纱器轨道以及可用的左 和 右。原始位置。
某一侧的原始位置数量和可以用在这个导轨上的导纱器数量一致。这个数量取决于是否已激活配置对话框(牵拉梳,夹纱选项卡)中的夹纱激活功能。复选框被激活时, 有2个原始位置可用, 复选框不激活时有 4 个原始位置可用。
轨道上的导纱器按从左向右的顺序命名为字母 A 到 D。

YD/YDI

YD

导纱器距离左右布边的距离输入区域。数值范围为 (以 1/16 英寸为单位) 0 到 160。改变这个数值可以在图形中看到导纱器原始位置在导轨上移动。

：YDopt = 在工艺处理过程中确定导纱器在织物边缘的最佳停止位置。短时间不使用的导纱器置于距离布边尽可能近的位置。
仅适用于 OKC ≧ V 2.5。

YLR

为分机头模式的两个机头选择附加导纱器栏。

导纱器可以用拖放的方法拖到某个位置。有以下几种可能性:

拖放过程中的光标形状

光标

含义

导轨上允许的位置。
落下导纱器时导纱器自动放置在正确原始位置, 从内侧开始排列。
如果导轨的另一侧已经有导纱器存在, 那么在安排导纱器时要考虑保留必要的自由距离。

不可以放置导纱器的位置

左侧的设置：

元素

含义

SEN列表区域

在 配置 对话框（牵拉梳，夹纱 选项）中，可以在 SEN列表区域内设定编织区域的数量。这个数值将影响到原始位置的数量。编织区域越多, 每个导轨上可用的导纱器数量就越少。工艺处理 后每个编织区域的导纱器分配以列表方式显示。

输入区域

输入注释。
所选择导轨上的导纱器的文本输入区域。
这个输入项也出现在报告文件(cgfx)里。
: 定义了纱线类型的导纱器显示在这里。

起头前编织带入

在分离纱编织之前将导纱器带离夹纱装置。



在模型边缘

将导纱器停在模型边缘。

SEN边缘

将导纱器停在 SEN 边缘。

YG:nF

全成型编织时的导纱器原始位置。带有这个设置的导纱器将会移动到织物左边缘位置(计数器 #L) 或右边缘位置 (计数器 #R)。
这个复选框只有在选择了导纱器的时候才可用。导纱器是否被选择可以根据它的红色边框识别出来。只有不带牵拉梳的全成形花型时才使用这个设置。

Y-RALL(n)

避免通过Y-RALL引起导纱器释放夹纱器。
通过在纱线区域表的列里输入若干行之后打开夹纱器可以控制夹纱器的释放动作。

浮线全成型过渡

带有这个设定的导纱器以浮线形式（织针不上升）被带到其原始位置。
使用情况：

  • 相对于针钩尺寸而言，所用纬纱过粗。

: 如有必要，不要释放该导纱器的紗夹。

编织带入相反方向

带有这个设定的导纱器在起头之前被编织带到其原始位置的相反一侧。

边缘固定

利用这个设定，该导纱器在布边的纵向浮纱将被固定到布边上。
禁用复选框，可以阻止该导纱器的边缘固定。

边缘固定（纱线区域分配）

边缘锁定（控制列）

附加设置标签选项卡（配置）

右侧的设置：

元素

含义

停位点的列表框

手动修改所选导纱器的停位点。
显示的数值范围取决于这个导纱器可用的原始位置。



HL

左侧停止位置

HR

右侧停止位置

导纱器咬合宽度值输入区

输入U+/-型添纱导纱器的不同咬合宽度值。
不同方向的宽度值可以是不对称的。

最小值：11.5 毫米
最大值：23 毫米
(CMS-C: 35 mm)
步宽：0.5 毫米



Ua mm

导纱器滑块中间位置到左侧导纱器磁铁销子停位点的咬合宽度值。

Ub 毫米

导纱器滑块中间位置到右侧导纱器磁铁销子停位点的咬合宽度值。

纬纱导纱器的驱动宽度
类型： Qw (+ Q)

最小值：137 mm
最大值：200毫米
默认值：141 mm

Setup 数据： 宽度（选项卡）

NCC

选择切夹纱针的压针深度值

最小值： -25
最大值： 25
步宽：1

: 这个设置是相对于激活的导纱器而言。使用几根纱线时或 NPK>1 时增大数值。

YDF

全成形过程中附加的导纱器距离的输入区域。数值范围为0 到 20 (针数) 。

: 这个设置是相对于激活的导纱器而言。

按钮
Setup KI/K<I>...



打开 KI / K<I>对话框，用于在Setup 中进行导纱器修正设定。
: 该按键只出现在采用Setup1 时工艺处理之后。
