TC4与TC-R的工艺视图

每一个图示根据工艺处理显示了相同花型( 翻针, 例如V领)工艺视图的一个部分。

对于首次工艺处理选择机器CMS330TC4, 对于第二次工艺处理选择机器CMS330TC-R。辅助针床将在工艺视图中显示。工艺与花型行,动程,系统与横移被显示在控制列中。

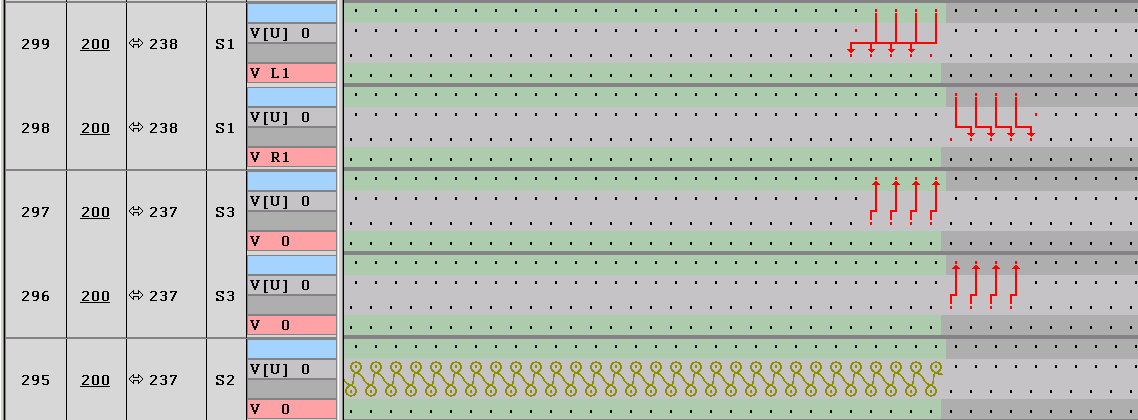

TC-R机器上某个动程中进行相反的横移。
然而, 在工艺视图中TC-R机器工艺视图的相反横移被显示在两个连续的行中。两个行具有相同的进程与系统数值。显示没有分隔行的控制列。

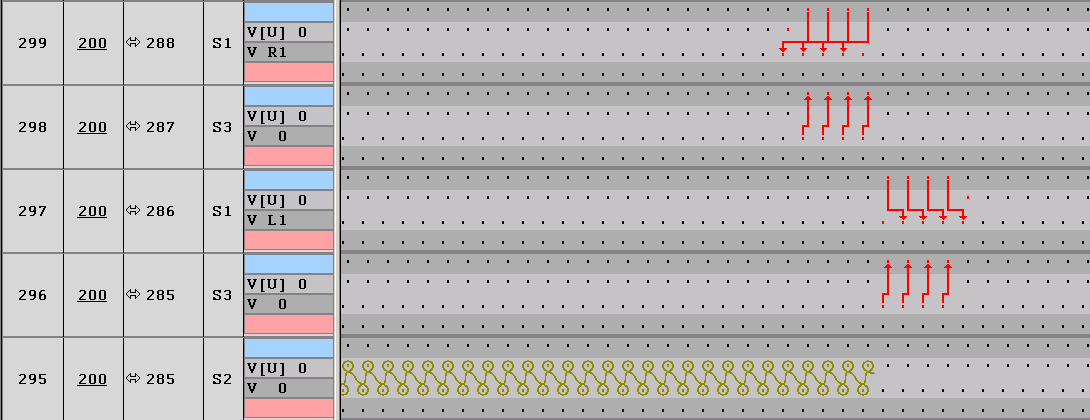

在TC4机器上, 同样的翻针操作需要4个动程。这些编织行所需的进程与系统数值不同。

当改变机器时, 由于转换/翻针操作的不同, 因而, TC-R与TC4的工艺行顺序也有所不同。
