模型向导和模型显示
模型向导
- 在模型向导功能里，生成模型部件保存到一个织可穿文件里。
- 织可穿文件包括合到一起的模型部件和相应编织顺序（织可穿排列）
- 1

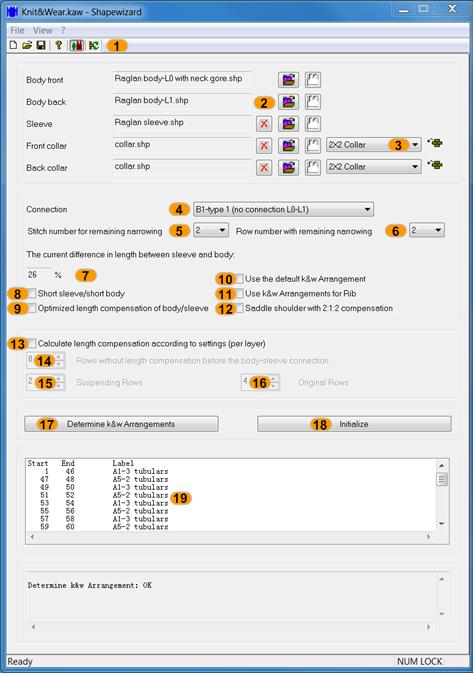

- 通过 \ 菜单来打开模型向导 对话框。
|
No. |
功能 | ||||
|---|---|---|---|---|---|
|
1 |
|
打开模型显示： 定义连接点的图形显示 | |||
|
|
更新使用的织可穿排列 | ||||
|
2 |
|
删除已导入的模型部件 | |||
|
|
导入模型部件 | ||||
|
|
打开模型编辑器 | ||||
|
3 |
设定领子编织模式的模块。 | ||||
|
4 |
选择袖-身的连接类型。 | ||||
|
5 |
选择每个剩余收针的针数。 | ||||
|
6 |
选择每个剩余收针的编织行数。 | ||||
|
7 |
袖子和大身之间长度差异的百分比显示 | ||||
|
8 |
短袖/短大身 | ||||
|
|
如果袖子和大身之间的长度差异过大，使用余纱协助编织。 | ||||
|
9 |
优化袖子/大身长度补偿 | ||||
|
|
可选的袖子和大身之间长度补偿。织可穿排列(A25-3 圆筒 x:1:x) | ||||
|
10 |
使用标准织可穿排列 | ||||
|
|
X-标准织可穿排列插入到没有自动确定织可穿排列的区域。 之后要在模型视图里进行改写。 | ||||
|
11 |
使用罗纹织可穿排列 | ||||
|
|
将使用编织模式 2x2 罗纹的织可穿排列。 |
| |||
|
12 |
马鞍肩 2:1:2 补偿 | ||||
|
|
马鞍肩模型将以2:1 比率来编辑。 处理马鞍肩的默认比率是3:1。 |
| |||
|
13 |
根据设置计算长度补偿 | ||||
|
|
用户自定义长度补偿 | ||||
|
|
14 |
从第一个暂停行 到袖身连接处的距离 | |||
|
15 |
编织行之间的每次暂停行数 | ||||
|
16 |
暂停行之间的每次编织 行数 | ||||
|
17 |
织可穿排列 正在生成编织顺序，不能保存织可穿文件。 | ||||
|
18 |
删除确定的织可穿排列。 | ||||
|
19 |
确定的织可穿排列的显示窗口 | ||||
模型显示

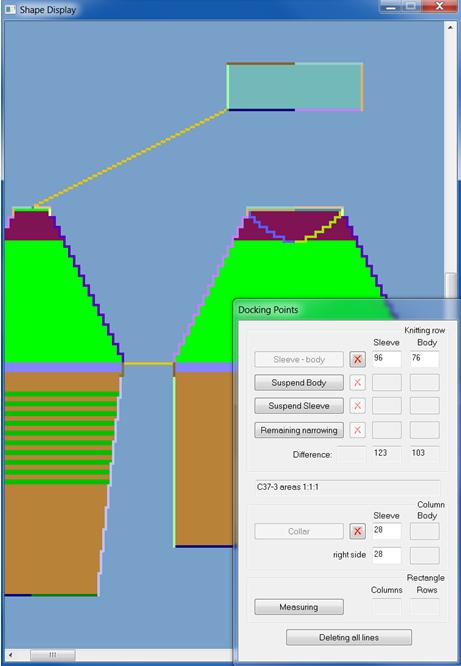

- 打开模型的图形显示以便定义连接点：
- 1
- 模型部件之间的相对位置是通过连接点来确定的。 在这个过程中，模型部件在这些点上彼此连接，采纳对应的织可穿排列（编织顺序）。
- 2
- 按模型向导工具栏里的按钮
来打开模型视图。
|
连接点 |
功能 |
|---|---|
|
袖子-大身 |
第一连接点，所有其他连接点都以袖子大身连接点为基准。 决定袖子相对于大身的位置。 |
|
大身暂停 |
袖子大身连接处之上的长度补偿： 如果袖子比大身长的情况下使用。 例如： 马鞍肩 |
|
袖子暂停 |
袖子大身连接处之上的长度补偿： 如果大身比袖子长的情况下使用。 例如： 装袖，法式肩 |
|
剩余收针 |
袖子剩余收针与大身肩楔的连接。 用于装袖和法式肩 |
|
|
显示模型内袖子和大身的编织行差异 |
|
|
生成织可穿排列之后，所用顺序可以在对话窗口中调出。 |
|
领子 |
通过连接，领子单元设置到相应的领长。 |
|
测量 |
在模型部件里按下鼠标左键可以测量距离。 |
|
删除所有线 |
删除所有设定的连接点。 |
