定位和显示
定位模型部件
- 各模型部件可以独立地定位在基本花型上。
- 定位完成之后，结构/图案将从基本花型转移到一个新的位置。
- 1
- 激活
并用鼠标左键选择一个模型部件。
- 2
- 按下鼠标左键将所选模型部件移动到所需位置。
- 3
- 位置定好之后，如果将光标移动到所选模型部件之外然后点鼠标左键可取消选择。

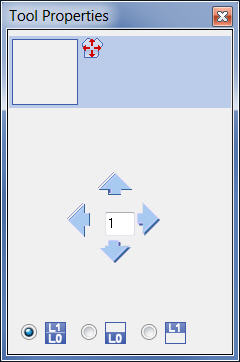

更多移动模型开关工具属性
- 4
- 利用组合键Ctrl + 鼠标左键可选择多个模型部件。
- 5
- 利用键盘上的箭头键来移动所选模型部件。
- 6
- 移动之前在工具属性对话框里进行层选择。
|
图标 |
功能 |
|---|---|
|
|
输入一个数目 (系数):每点一次箭头键，所选元素就按所输入的系数移动一次。 |
|
|
移动两个层前层(L0)和后层(L1) |
|
|
只移动前层 (L0) |
|
|
只移动后层 (L1) |
花型织可穿展示
- 通过，模型将以被剪切的状态出现。
- 袖子和大身的花型行都已位于正确位置。
- 所有必需的编织顺序已生成。
- 可以进行颜色排列和模块排列的分配。
- 不同模型部件之间结构/图案的绘制精确到行。
|
图标 |
功能 | |
|---|---|---|
|
|
显示裁剪花型
|
模型显示： 以结构和颜色显示
: 可以分配颜色排列和模块排列。 可画入结构和图案 |
|
|
显示折叠花型
|
模型显示： 袖子折叠
: 可以分配颜色排列和模块排列。 可以在袖子和大身的模型边缘画入结构和图案。 |
|
|
显示紧凑花型
|
模型显示： 不显示暂停
: 压缩显示，以方便在暂停区域画入结构和图案。
不能分配颜色排列和模块排列 |
