分路密度三角

双面织物提前封闭纬纱

问题：

通过提前升起织针来封闭纬纱。

优点：

成圈三角可以很容易地更换。
可以为每个系统和两个机头方向分别设置。
转换后的带 "分路密度三角"的编织系统可以形成线圈和集圈，而且不受限制。

缺点：
该系统不能进行翻针和分针。

三角转换部件：

系统距离

6 英寸三角座

5 英寸三角座

机号 [E]

---

---

---

---

---

14

改造工具

“分路密度三角”

---

---

---

---

---

259661 左

259662 右

应用示例 ：

由于新垫入的纬纱还未被织片封住，没有被压到织针交叉口下面（相对织针的支持面的交叉点）。通过翻针曲线提前升起织针能够将纬纱“封锁”在前后针床间隙处直到后续线圈行编织完毕。

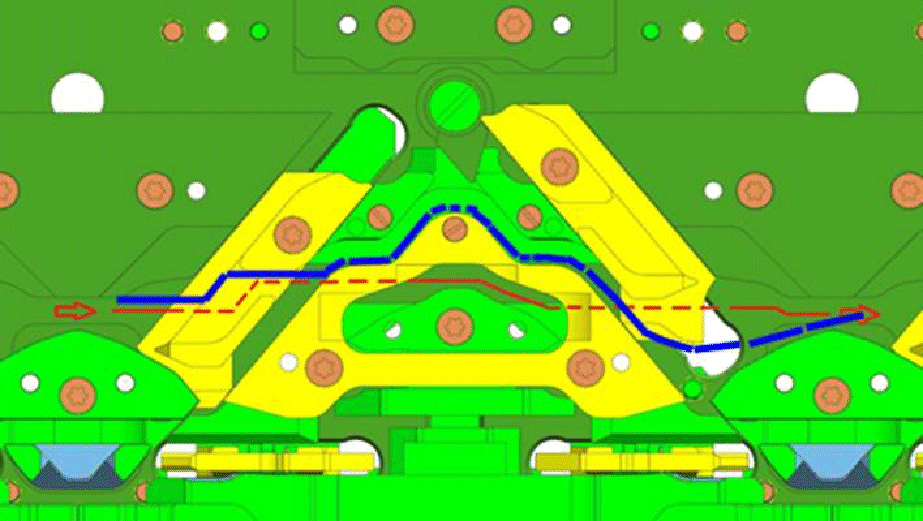

系统功能
	蓝线：表示双面平针的织针曲线。织针已经在密度三角之前上升。下压动作扩展到密度三角宽度范围上。红线：表示采用“通过翻针功能下压”功能以及为此设计的三角转换时的织针曲线。

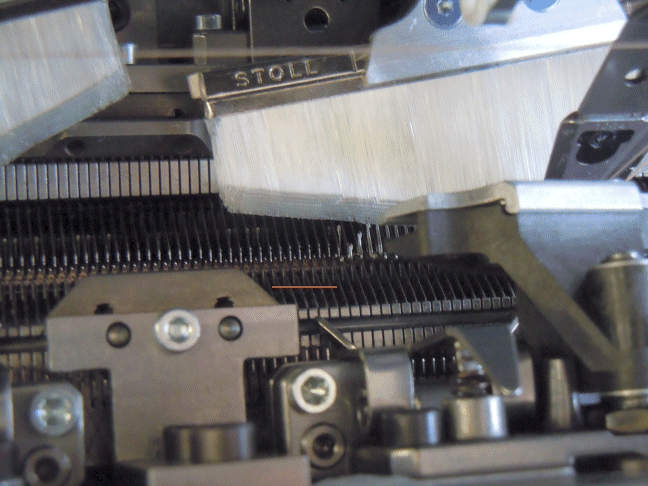

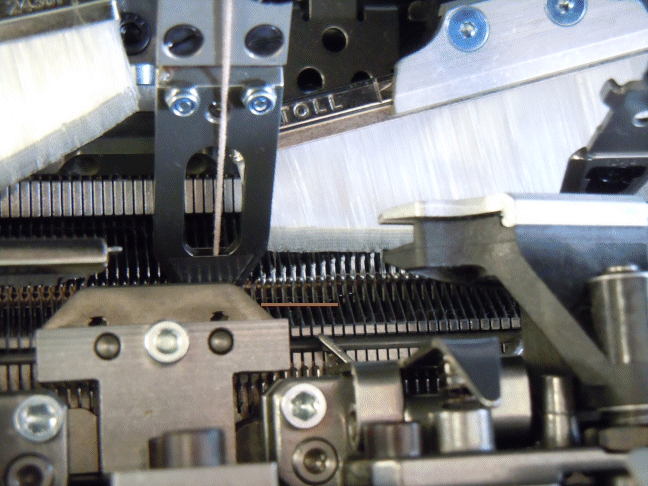

不使用分路密度三角，织针上升	使用分路密度三角，织针上升

M1plus程序

三角配置了分路密度三角。

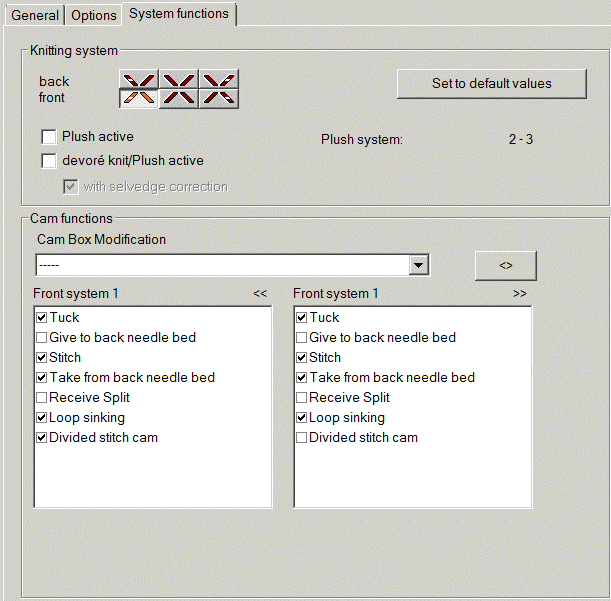

1: 针对每个系统，将分路密度三角选项定义为三角转换（前或/和后）。

该系统向后板递送的动作将会自动禁用。

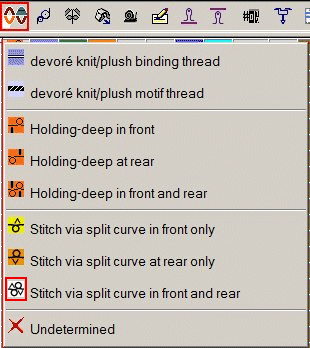

2: 在系统功能控制列里输入前后板通过分针曲线成圈。

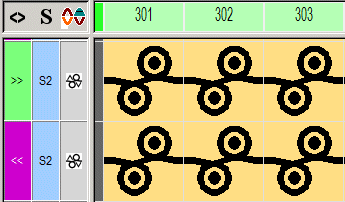

3: 在同一系统内画入纬纱和双面平针。

4: 设置三角功能。

使用分路密度三角时线圈长度是有限制的。
只能使用从槽道到沉圈边缘这段路径。
因此导致以下跟针距有关的限制：

机号	最大有效 NP 值
E 10	11.8
E 12	12.6
E 14	13.0
E 16	---
E 18	---
E 6.2	12.6
E 7.2	13.0
E8.2	---

针对每个系统的前/后编织系统和每个机头方向，工艺处理步骤会对以下情况进行检查：

是否安装了分路密度三角？
设置的线圈长度值是否超出了允许的NP值？

如果超出，会出现以下信息：
超出了分路密度三角的最大线圈长度值 (%s)。\n

利用分路密度三角，前后板通过分针曲线成圈的Sintral 指令： #XS%AH(5) %HY (6);
