模型编辑器
模型编辑器：
- 1

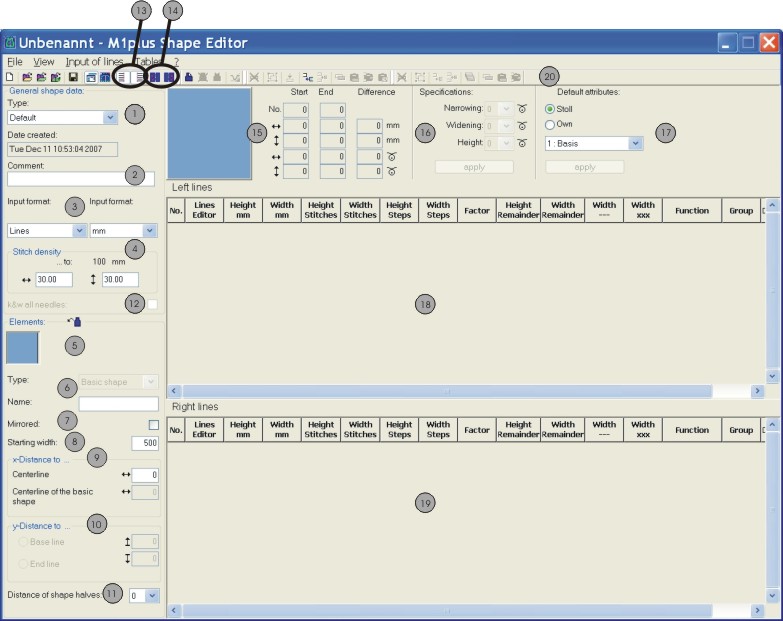

- 调出M1plus模型编辑器.
通过/.
- 对话框将会打开.
|
No. |
名称 |
功能 | |
|---|---|---|---|
|
1 |
类型 |
模型类型-标准或织可穿 | |
|
2 |
注释 |
模型上的符号（只用于信息）. | |
|
3 |
输入格式/ |
生成模型的可能： | |
|
行 |
表格中的输入格式：毫米或英寸 | ||
|
线圈 |
表格中的显示格式 | ||
|
幅度 | |||
|
4 |
输入与选定显示格式相一致的线圈密度 | ||
|
5 |
|
所有生成元素的单独显示 | |
|
|
生成新的元素 | ||
|
|
删除单元 | ||
|
|
在一个图形中所有元素的显示 | ||
|
6 |
元素的名称： | ||
|
7 |
对称: | ||
|
激活的 |
模型对称 | ||
|
未激活 |
模型不对称 | ||
|
8 |
模型的整个起始宽度 | ||
|
9 |
x-距离到 ... | ||
|
Centre axis |
元素一半到中心轴的水平距离 | ||
|
中心线 |
关于基本元素中心轴的整个元素的水平距离 | ||
|
10 |
x-距离到 ... | ||
|
基本行 |
元素到基线的垂直距离 | ||
|
结束行 |
元素到结束线的垂直距离 | ||
|
11 |
模型一半间的距离: | ||
|
12 |
生成满针的织可穿模型（用于带有辅助针床的CMS-MC） | ||
|
13 |
|
显示左侧模型一半的表格 | |
|
|
显示右侧模型一半的表格 | ||
|
14 |
|
显示左侧标记的表格 | |
|
|
显示右侧标记的表格 | ||
|
15 |
选定元素的图形显示和坐标 | ||
|
16 |
收针和放针边缘情况下的步进说明. | ||
|
17 |
|
模型边缘的默认属性（属性的简单分配） | |
|
Stoll |
收针，放针和边缘组织的STOLL默认属性选项列表取决于机器类型. | ||
|
私人的 |
带有自我生成默认属性的选项列表 | ||
|
18 |
带有左侧边缘线的表格显示 | ||
|
19 |
带有右侧边缘线的表格显示 | ||
|
20 |
表格处理的图标栏 | ||
