在M1plus模型编辑器中创建模型

I.生成模型:

1: 调出M1plus模型编辑器.
通过模型/模型编辑器(生成或编辑模型).... .

对话框将会打开.

2: 通过文件/打开.shv 模型 [毫米] …菜单打开现有的模型.
- 或 -
点击.
示例: D:\Stoll\M1plus\Version\Form\5_Top-Vorderteil.shv

3: 通过文件/转换并另存为...菜单将*.shv模型转换为*.shp格式.

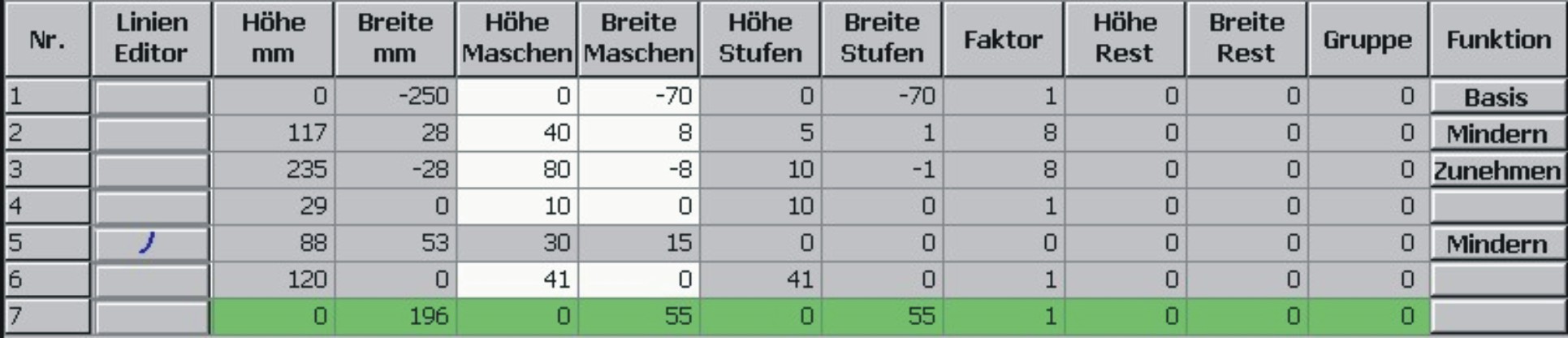

4: 更改基本元素.

基本元素前片：

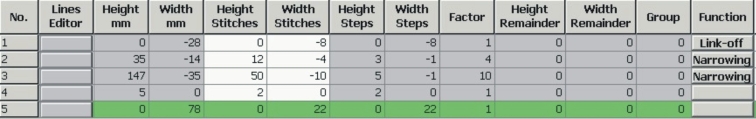

5: 更改开领元素.

元素开领：

6: 分配边缘组织和收针属性到功能列中元素的边缘.

编织模式	边缘效果	收针		拷针
	类型:	宽度:	步进：	方式：
提花浮线（单面）	边缘的图形颜色自动以1x1方式编织. 这可以在边缘组织选项卡中关闭.	根据需要	1-3个线圈	拷针-平针-01 拷针-平针-02
提花条纹（双面）	不可能	1个线圈	1个线圈	拷针-双面-01 拷针-双面-02 拷针-TC4-双面-01 拷针-TC-R-双层-01 拷针-TC-T-双面-01
提花芝麻点（双面）	不可能	1个线圈	1个线圈	拷针-双面-01 拷针-双面-02 拷针-TC4-双面-01 拷针-TC-R-双层-01 拷针-TC-T-双面-01
提花网眼（双面）	不可能	1个线圈	1个线圈	拷针-双面-01 拷针-双面-02 拷针-TC4-双面-01 拷针-TC-R-双层-01 拷针-TC-T-双面-01

7: 通过文件/保存或另存为…菜单保存模型.

模型将会以shp格式被保存.

8: 点击X关闭M1plus模型编辑器.
