在M1plus模型编辑器中创建模型

I.生成模型:

    1
    通过下列方式打开M1plus模型编辑器对话框：模型 / 模型编辑器(生成/编辑)....
  1. 对话框将会打开.
    2
    使用创建新模型的表格.
    3
    创建表格并输入数值.

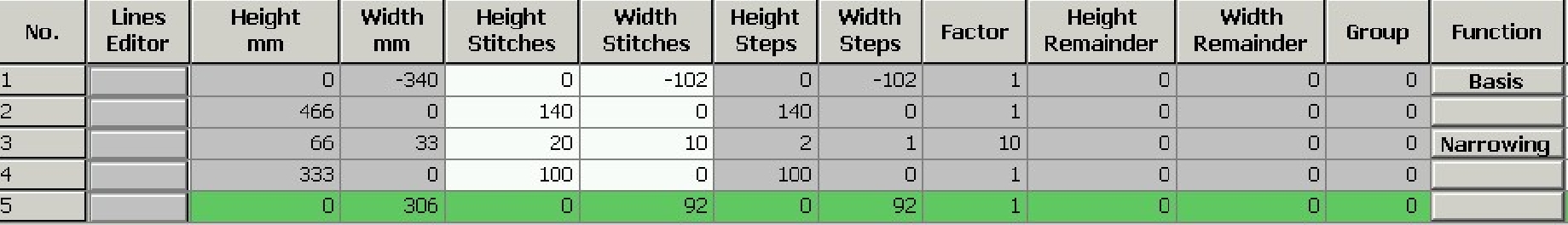

前片的基本元素：



    4
    使用按钮创建新元素.
    5
    在类型的选项列表中选择开领.
    6
    创建表格并输入数值.

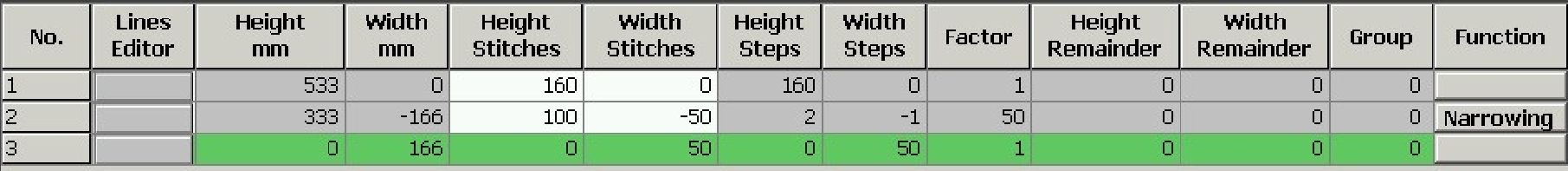

元素开领：



    7
    禁用镜像的复选框.
  1. 不同的边缘组织模块可以被分配到左侧和右侧领部边缘.

开领元素的设置

边缘的行

选项卡
常规信息

选项卡
边缘效果

选项卡
收针

编号1



左侧边缘

模块
左侧空转边缘



右侧边缘

模块
右侧空转边缘

编号2

收针

左侧边缘

模块
左侧空转边缘

带有结构双面：

收针类型：标准

右侧边缘

模块
右侧空转边缘



    8
    将你自己生成的边缘组织模块分配到边缘组织选项卡中功能下的左右两侧开领.
    9
    在基本模型和开领元素中的到中心线的距离下指定一个数值.
    示例: 2
  1. 4针会被确定在左右两个模型一半之间的模型外.
    10
    通过文件/保存或另存为…菜单保存模型.
  1. 模型将会以shp格式被保存.
    11
    点击关闭M1plus模型编辑器.

II.生成边缘组织的模块：

    1
    通过模块/新/模块...菜单调出新步进模块对话框.
    2
    在工艺选项卡的属性对话框中选择模块结构双面的编织模式.
    3
    通过模块编辑器中的织针动作绘画编织循环.

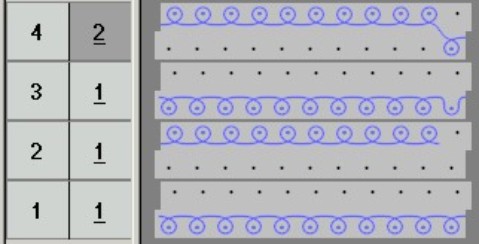

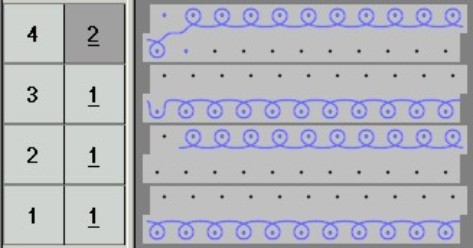

空转边缘的边缘组织模块

左侧边缘

右侧边缘

工艺选项卡中属性下的设置：

编织模式:

结构为双面

    4
    使用关闭模块编辑器.
  1. 模块将会被保存在数据库模块管理器中.
