生成颜色排列

I. 创建和输入颜色排列 #1：

1: 选择整个花型。

2: 点按键。

颜色排列编辑器将会打开。

3: 修改颜色排列：

在执行区域进行如下更改：

更改编织顺序（纱线颜色#31 连续编织）。
用纱线颜色 #3 和织针动作纬纱/带浮线向前翻针以及不带翻针的浮线画入纬纱辅助行。
插入用于翻针的辅助行并画入翻针符号。

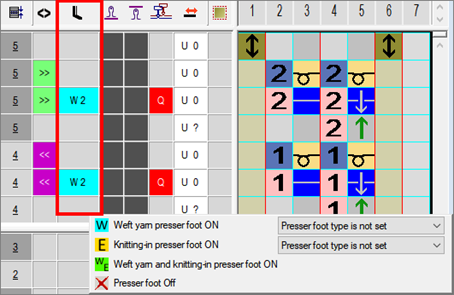

II. 压脚控制列：

控制列

这个控制列可以用在设计花型以及颜色排列编辑器里。

控制列：压脚
选择区域菜单：
	启用纬纱压脚 : 纬纱压脚在编织系统之前工作
	安装到机器上的压脚类型选择菜单 1型压脚：W1（与以前的 W 对应） = 平槽压脚 2型压脚：W2 =深槽压脚
	启用编织压脚 : 纬纱压脚紧跟在编织系统之后工作
	安装到机器上的压脚类型选择菜单
	启用纬纱压脚和编织带入压脚 : 在和之下设置压脚类型。示例：在和处选择2型压脚，在控制列里出现

III. 不允许的组合：

	系统1	纬纱压脚已激活	结果: 压脚发生碰撞。
	系统2	纬纱压脚已激活
	系统2	纬纱压脚已激活
	系统3	纬纱压脚已激活
	系统1	纬纱压脚已激活	结果: 压脚与纬纱导纱器发生碰撞
	系统2	纬纱导纱器工作
	系统2	纬纱压脚已激活
	系统3	纬纱导纱器工作

注意！

前后压脚不能同时激活，否则将会发生碰撞。

工艺处理过程将会检测出不允许的组合，同时处理过程中断。

IV. 衬纬纱的织针动作：

织针动作	含义
+ 纱线颜色/导纱器颜色	衬纬导纱器在编织系统之前拉浮线，随后的编织系统进行向后翻针。
+ 纱线颜色/导纱器颜色	衬纬导纱器在编织系统之前拉浮线，随后的编织系统进行向前翻针。
+ 纱线颜色/导纱器颜色	导纱器（纬纱）在编织系统之前拉浮线，随后的编织系统在前板脱圈。
+ 纱线颜色/导纱器颜色	衬纬导纱器在编织系统之前拉浮线，随后的编织系统在后板脱圈。
	: 这些织针动作不能与编织动作混合在同一编织行里。

V. 将衬纬纱符号应用到颜色排列中：

在列里为衬纬导纱器插入图标。

图标

含义

可能的衬纬导纱器定义

在控制列，符号视图或颜色排列中。
在添纱对话框中

: 这个导纱器以定义的距离在编织系统前运动。
在Sintral程序中，针对Q 导纱器，使用与分针-成圈工艺相同的指令

$XS n – m

: 这个命令允许翻针时在编织系统驱动导纱器。

1: 点关闭颜色排列编辑器。

颜色排列被保存，颜色输入到控制列中。
