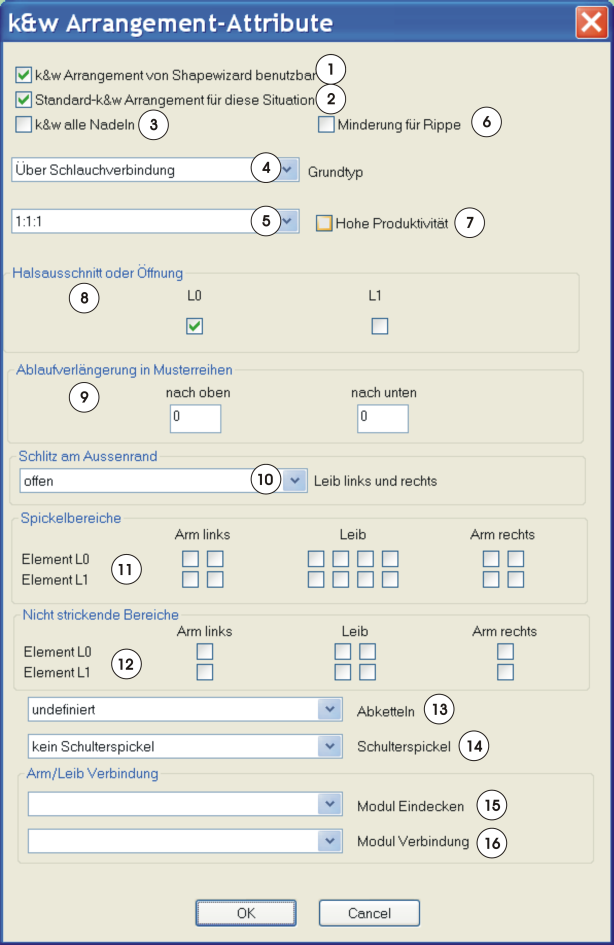

在织可穿排列编辑器内定义属性
在检测织可穿排列时, 该对话框中的设置通过模型向导和模型筛选器赋值.
|
|
含义 | ||
|---|---|---|---|
|
1 |
|
织可穿排列用于在模型向导内编辑织可穿模型。 | |
|
|
织可穿排列不是用于在模型向导内编辑织可穿模型。 | ||
|
2 |
|
如果几个有相同设置的织可穿排列在可用的情况下，织可穿排列在编辑织可穿模型时是默认使用的。 | |
|
|
在编辑织可穿模型时，使用定义为默认的Stoll模块组中织可穿排列。 | ||
|
3 |
|
如果使用所有的织针为一个织可穿花型进行编织，织可穿排列则用于CMS TC-T/CMS T 。 | |
|
|
如果以1x1工艺编织织可穿花型，则织可穿排列用于所有的织可穿机器。 | ||
|
4 |
选择一种编织循环。 | ||
|
5 |
在区域基本类型的衣袖/大身/衣袖织可穿排列中选择一个线圈比率。 | ||
|
6 |
|
带的织可穿排列的的标记。 | |
|
7 |
|
带的织可穿排列的标记。 | |
|
8 |
用带剪切和/或开口的织可穿排列，带剪切/开口元素编织的编织层必须为循环定义。 | ||
|
9 |
花型行中的循环拉伸（=完整行）。 | ||
|
示例:肩楔 | |||
|
没有循环扩展 |
有循环扩展 | ||
|
|
| ||
|
在此模型中所有织可穿排列（1-4）被插入。 |
在此模型中所有织可穿排列被插入。 在织可穿排列3中设定织可穿排列属性1（向上）。
| ||
|
10 |
左和/或右大身外部边缘打开或者关闭 | ||
|
层面的闭合/改变 |
导纱器改变层面。 | ||
|
打开 |
通过两个导纱器执行编织。 | ||
|
闭合/纱线交接处 |
通过两个导纱器执行编织。 | ||
|
在左侧打开 |
通过一个导纱器执行编织。 | ||
|
11 |
楔形区域元素和层面的定义 | ||
|
|
层面L0/L1左侧和右侧的边缘 | ||
|
|
层面L0/L1左侧和右侧边缘的大身的左侧和右侧部分。 | ||
|
|
层面L0/L1左侧和右侧的边缘 | ||
|
12 |
暂定单元和层面的定义 | ||
|
|
L0/L1层 | ||
|
|
L0/L1层的大身左侧和右侧的部分 | ||
|
|
L0/L1层 | ||
|
13 |
拷针类型的定义 | ||
|
14 |
肩楔的定义 | ||
|
15 |
向内翻转模块的定义 | ||
|
类型 1 |
以1x1工艺编织织可穿花型 | ||
|
类型 1 TC-T |
用所有指针编织织可穿花型 | ||
|
16 |
衣袖/大身/衣袖的连接模块的定义 | ||
|
类型 1 |
以1x1工艺编织织可穿花型。 | ||
|
类型 1-上衣 |
以1x1工艺编织织可穿花型。 | ||
|
类型 1 TC-T |
用所有指针编织织可穿花型 | ||
: 不要将几个相同的织可穿排列定义为默认。
