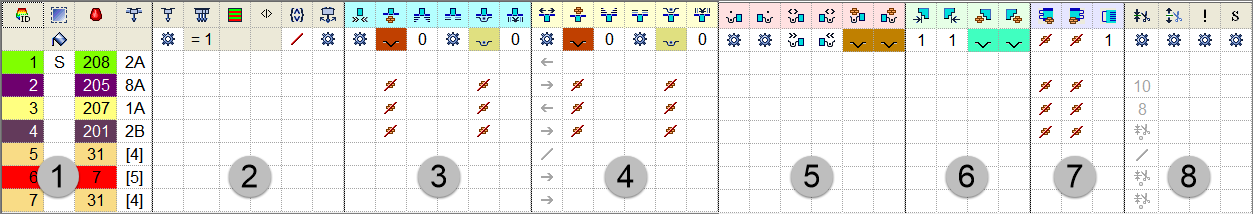

纱线区域分配对话框中的纱线区域表

1

纱线区域表的默认列

: 这些列不能隐藏。

导纱器部分

2

导纱器类型

确定要使用的导纱器的类型

多系统编织

确定每个纱线区域的导纱器数量和编织顺序

: 为每个导纱器区域创建一个纱线区域

编织过程：

• 平均 (=): 导纱器以及纱筒将尽可能地均匀使用。
  : 可能会产生空程！
• 优化处理 (~): 各个导纱器将不会均匀使用，但机头往复运动次数尽可能少。
  : 为每个机头往复运动进行系统分配计算。 运行时间将得到优化。

这个设定将不会对以下情形起作用：

• 起头里或起头之前的编织区域，例如起头之前编织带入
• 带颜色排列的区域
• 带提花生成器的区域
• 织可穿花型

系统顺序

将已存在的系统顺序以及所需要的导纱器号码分配给一个提花区域。

: 根据系统数量 (取决于机型) 以及提花区域内的颜色数量选择系统顺序。

对称的系统顺序

使用镜像翻转后的系统顺序。

: 导纱器的基本位置和机头方向将被镜像翻转。

添纱

确定每个纱线区域的添纱导纱器的数量

: 每个纱线区域最多允许 4 个添纱导纱器。

合并导纱器

根据设置合并不同纱线区域的导纱器

: 使用颜色排列或顺序编织时不可行。

摆动

嵌花导纱器在颜色区域边界的动作定义

编织带入部分

3

开始方向

一个颜色区域的第一行的编织方向定义

编织带入模块

编织带入行的编织模式的定义(2)

: 可以用拖放方式放置任何所需要的模块。

编织带入优先顺序

指定纱线区域同时开始的导纱器编织带出顺序

；数值越高优先级越低

编织带入的行偏移

纱线区域开始之前编织带入导纱器X行

• 指花型行 (默认设置)
• 指工艺行

起头处锁定或打结

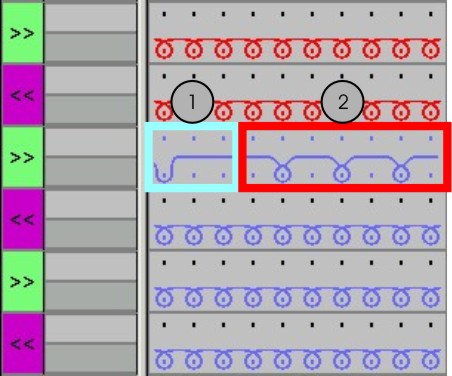

编织带入时纱线区域边缘的锁定的编织模式定义 (1)

打结编织带入的行偏移

向左或向右编织带入x 列时移动打结（模块）的位置

编织带出 选项

4

编织带出方向

在纱线区域结束处导纱器编织带出方向定义

编织带出模块

编织带出行的编织模式的定义 (2)

: 可以用拖放方式放置任何所需要的模块。

编织带出优先级

指定纱线区域同时结束的导纱器编织带出顺序

编织带出的行偏移

纱线区域结束之后编织带出导纱器X行

• 指花型行 (默认设置)
• 指工艺行

结束处锁定或打结

编织带出时纱线区域边缘的锁定的编织模式定义 (1)

打结编织带出的列偏移

向左或向右编织带出 x 列时移动打结（模块）的位置

锁定部分

5

左侧嵌花锁定

在纱线区域左侧的锁定或无锁定的定义

右侧嵌花锁定

在纱线区域右侧的锁定或无锁定的定义

左侧嵌花锁定方向

根据机头方向在纱线区域左侧边缘插入锁定模块的设置

• 在一个编织行开始处在左侧锁定
• 在一个编织行结束处在左侧锁定

右侧嵌花锁定方向

根据机头方向在纱线区域右侧边缘插入锁定模块的设置

• 在一个编织行开始处在右侧锁定
• 在一个编织行结束处在右侧锁定

左侧嵌花锁定模块

纱线区域左边缘的锁定的编织模式定义

右侧嵌花锁定模块

纱线区域右边缘的锁定的编织模式定义

嵌花边缘编辑选项

6

左侧边界处理允许分级

不进行自动边界处理时在纱线区域左边缘放针处最大针数。

: 无模块被插入。

右侧边界处理允许分级

不进行自动边界处理时在纱线区域右边缘放针处最大针数。

: 无模块被插入。

左侧边界处理模块

纱线区域大幅度放针情况下边界处理（喂入）的编织模式定义

: 变化幅度大于 左或右边界处理允许分级。

用于右侧边界处理的模块

纱线区域大幅度放针情况下边界处理（喂入）的编织模式定义

: 变化幅度大于 左或右边界处理允许分级。

其他部分

7

夹持导纱器

导纱器在编织完纱线区域之后要进行切夹纱时的导纱器设置。

之后打开夹纱装置 ...

导纱器设置，多少花型行之后纱线将从夹纱装置中释放出来。

SEN 边缘和等待位置

在编织过程中导纱器定位的设置

• 在 SEN 边缘停止
• 以一个附加距离在布边停止 (等待位置) 。

分配导纱器至一个系统

为所选纱线区域而进行的编织系统选择

: 导纱器总是用同一个系统编织，也就是说，系统设定随着机头动程方向的改变而改变。

不摆动导纱器左侧修正 (Ka)

普通导纱器和不摆动嵌花导纱器在纱线区域左边缘的导纱器修正

不摆动导纱器右侧修正 (Kb)

普通导纱器和不摆动嵌花导纱器在纱线区域右边缘的导纱器修正

摆动导纱器左侧修正值 (K<I>a)

普通导纱器和摆动嵌花导纱器在纱线区域左边缘的导纱器修正

摆动导纱器右侧修正值 (K<I>b)

普通导纱器和摆动嵌花导纱器在纱线区域右边缘的导纱器修正
