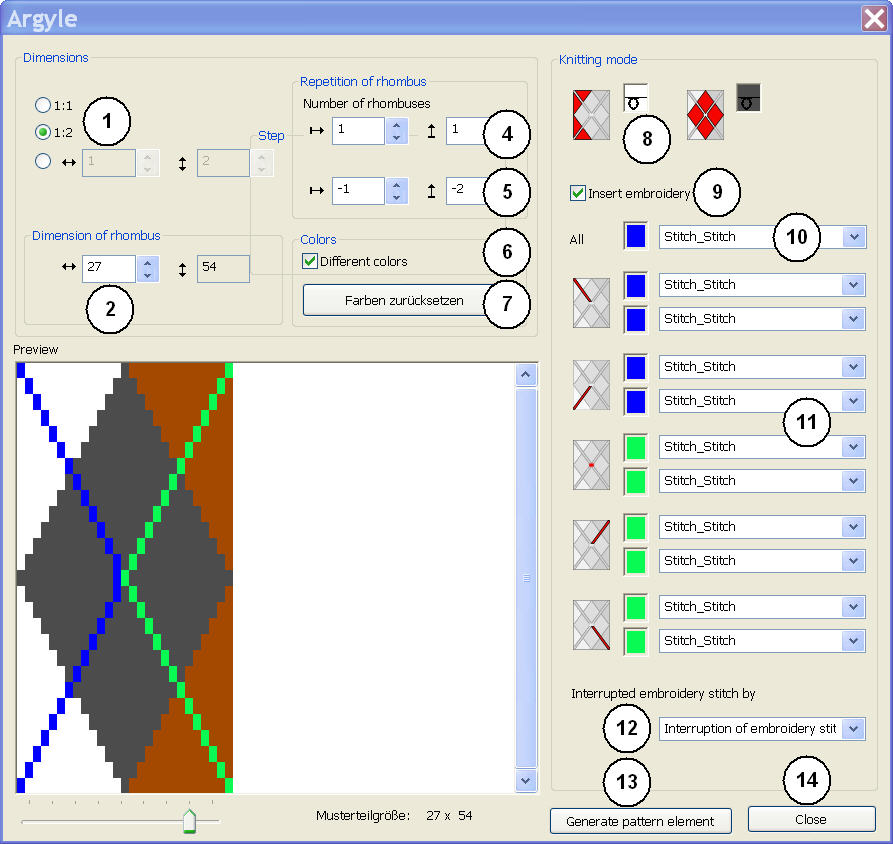

菱形花型绘图工具

1

颜色

相同颜色

用 纱线颜色板中同样的颜色显示菱形块和周边区域

不同颜色

用 纱线颜色板中不同的颜色显示菱形块和周边区域

导纱器颜色

用 纱线颜色板中不同的颜色显示菱形块和周边区域然后在选取列表里选择所需要的颜色排列

: 只有在菱形块宽度不小于 6 英寸时以及在特定数量导纱器颜色情况下才有可能。

2

重设颜色

仅用于 相同颜色 或 不同颜色：

预览中的手动修改将被重置为原始状态。

列表区域

仅用于 导纱器颜色：

出现列表区域用以选择所需要的颜色排列：

• CA 1 转 每花型行
• CA 2 转 每花型行

: 所选CA将与花型元素一起应用到花型中。

3

重复的尺寸

定义菱形块的宽度

: 高度自动由变化幅度确定

线圈

’’

英寸

4

重复

数目

定义宽度方向上菱形块的个数

距离

定义在宽度和高度方向上菱形块间的距离。

宽度方向

高度方向

5

菱形

确定菱形块周边区域的颜色和织针动作

确定菱形块的颜色和织针动作

6

菱形块类型列表区域

: 一个更改过的菱形块类型可能需要不同的重复设定。

菱形类型 1

• 菱形块之间的距离为1针
• 以同样高度加宽纱线区域

结果： 每个菱形块在宽度方向完全编织。

菱形块类型 1 不对称

• 纱线区域的放针移动一行

菱形类型 2

• 菱形块之间无距离
• 以同样高度加宽纱线区域

结果： 第二个菱形块在宽度方向上没有完全编织。

菱形类型 2 不对称

• 纱线区域的放针移动一行

7

在 宽度 ：高度 比例处以线圈为单位的分级定义

1: 1

以 比例 1 : 1

1: 2

以 比例 1 : 2

任意分级的设定

8

绣迹线圈

一个绣迹线圈（交叉线）被插入

无绣迹线圈被插入。

9

移动绣迹线圈（交叉线）

宽度方向 (水平) 移动 x 针

高度方向（垂直）移动 x 行

10

这个设置对所有绣迹线圈元素都有效

可能性:

• 纱线颜色和提花（在列表区域）
• 纱线颜色和织针动作
• 无设定： 亦即基本颜色编织
• : 这个设定将会取消列表框里指定的提花。
• 结果： 在预览中，绣迹线圈元素显示为透明。

列表区域

选择一个提花

11

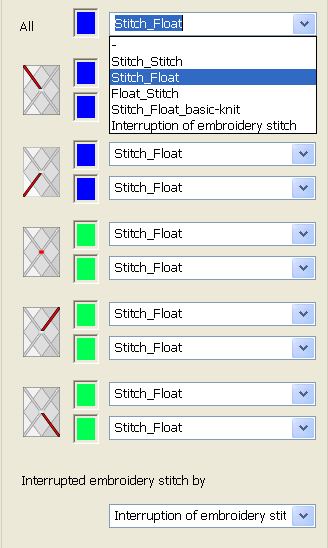

单独绣迹线圈元素的设置：

• 纱线颜色和提花（在列表区域）
• 纱线颜色和织针动作
• 无设定： 亦即基本颜色编织

绣迹线圈交叉的设置 (= 连续绣迹线圈)

12

绣迹线圈颜色的间断设定
(= 不连续绣迹线圈)

列表区域

选择一个提花

: 浮线_花式线圈 模块组中的模块

13

用于缩放预览的标尺

14

恢复到Stoll 默认值：

• 所有设置
• 预览中的改动

15

不关闭对话框创建花型元素

结果： 花型元素保存在 本地模块和花型元素 中。

16

关闭对话框

-

无提花被插入

: 花型元素只包含颜色。

线圈_线圈

线圈_浮线

浮线_线圈

线圈_浮线_基本编织

间断式绣迹线圈
