装配 - 后三角座
在后三角座中嵌入毛圈附件。
|
3 系统机器 |
|
4 系统机器 |
|
分机头机器 2x2 |
|
分机头机器 2x3 |
|
按如下步骤操作：

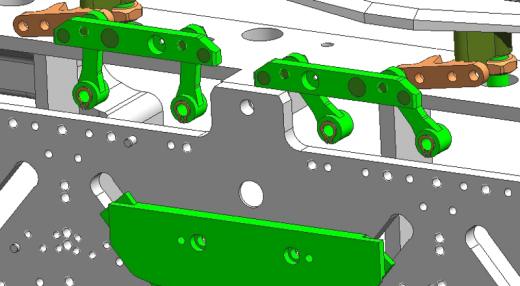

- 1

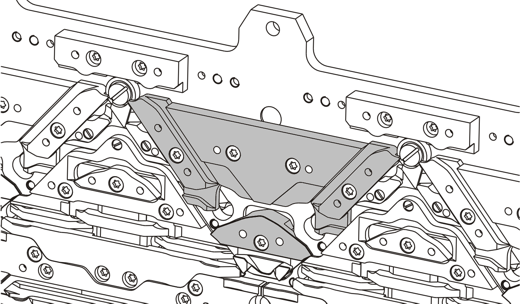

- 卸下后三角座
- 2

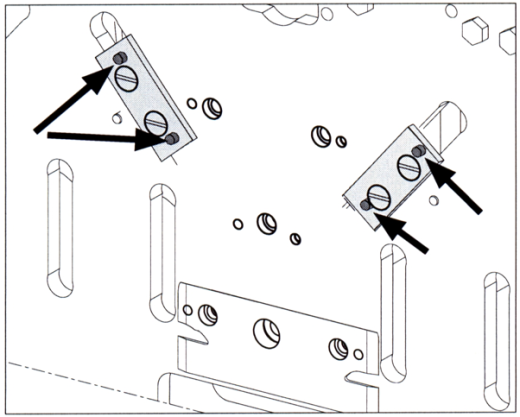

- 卸下三角板和步进马达

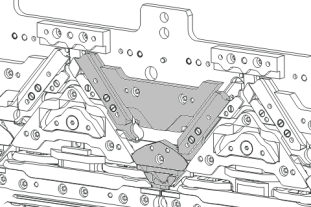

- 3

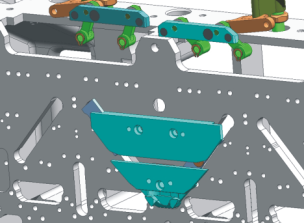

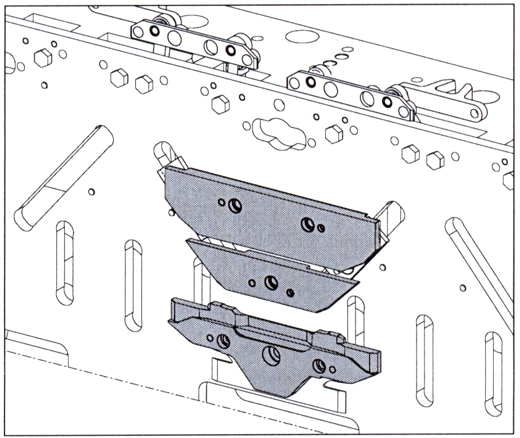

- 拆除三角
|
EKC 机器 OKC 6.0 机器 E10│E12│E14│ |
|
EKC 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 6.0 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 2.0 机器 | |
CMS 740 | |
ST 611 至 ST 811 |

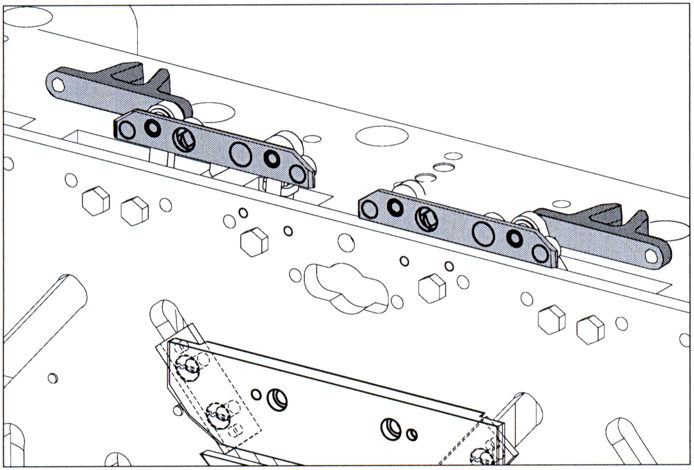

- 4

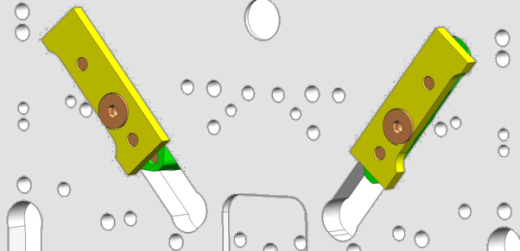

- 安装嵌入滑片。
检查销的高度。如果需要，轻轻敲打滑片；他们不会突出滑片多于 0.4 mm（如果有要求，将销往下按一些）。
|
EKC 机器 OKC 6.0 机器 E10│E12│E14│ |
|
EKC 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 6.0 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 2.0 机器 | |
CMS 740 | |
ST 611 至 ST 811 |
- 5

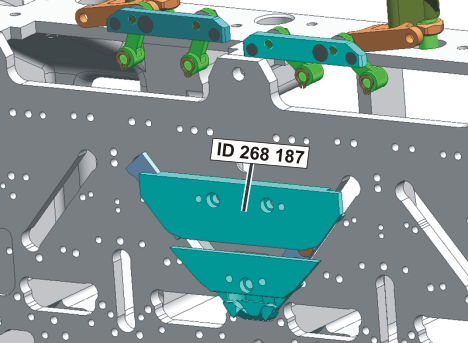

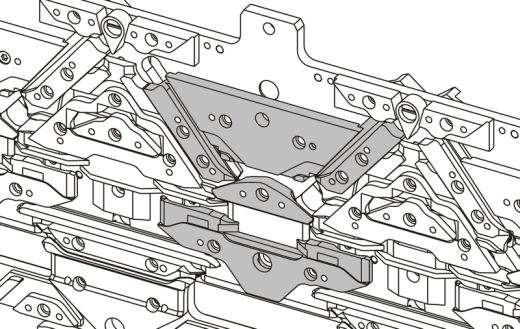

- 安装嵌入三角。
|
EKC 机器 OKC 6.0 机器 E10│E12│E14│E7.2 |
|
EKC 机器 OKC 6.0 机器 E6.2 |
|
EKC 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 6.0 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 2.0 机器 | |
CMS 740 | |
ST 611 至 ST 811 |
|
- 6

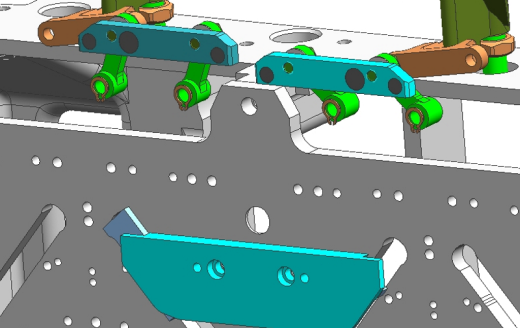

- 交换沉降片滑片和销子。
组装沉降片压板时，使用新的锁定环。
|
EKC 机器 OKC 6.0 机器 E10│E12│E14│ |
|
EKC 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 6.0 机器 E5│E7│E8│ E2,5.2│E3,5.2│E5.2 |
|
OKC 2.0 机器 | |
CMS 740 | |
ST 611 至 ST 811 |
|
