Farbparameter
In der Farbparameter-Tabelle können Sie für die im Muster verwendeten Farben (Farbbereiche) Ihre gewünschten Vorgaben vornehmen.

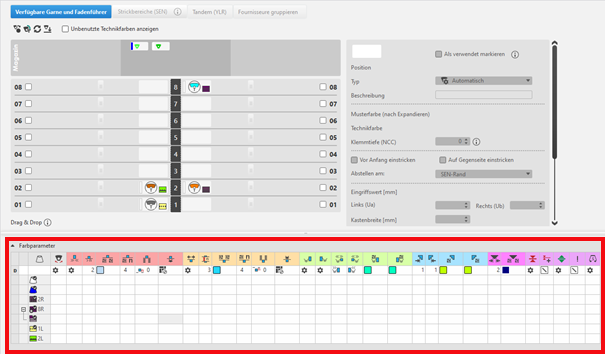

I. Toolfenster Farbparameter öffnen:
- Das Dokumentfenster ist aktiv.
- Die Multifunktionsleiste
Fadenführer ist aktiv.
- 1
- Über
Fadenführer anzeigen das Toolfenster Fadenführer öffnen. - Das Toolfenster erscheint.
Für jede im Designmuster eingezeichnete Farbe aus den Musterfarben-Tabellen wird ein Farbbereich in der Farbparameter-Tabelle angelegt. Dies bedeutet, dass man für diesen Farbbereich nur einmal Vorgaben machen kann.
Für musterbedingte, unterschiedliche Änderungen eines Farbbereiches ist es notwendig, Unterfarben zu erstellen. Diese müssen manuell im Designmuster an der zu ändernden Stelle eingezeichnet werden. Anschließend können in der Farbparameter-Tabelle andere Vorgaben definiert werden.
- 2
- Gewünschte Vorgaben für die entsprechende Farbe vornehmen:
- Ein- und Ausstricken
- Startrichtung einer Farbe (Fadenführer) ändern
- Bindung / Knoten am Anfang / Ende einer Farbe
- Randbearbeitung
- u.s.w
- 3
- Änderungen aus dem Toolfenster Fadenführer ins Muster übernehmen.
Gruppe Bearbeiten ->
Übernehmen
- oder -
Gruppe Bearbeiten ->
Übernehmen und schließen
|
|
Synchronisieren |
Übernimmt die Änderungen aus dem Designmuster in die geöffnete Fadenführer-Ansicht und synchronisiert beide Ansichten auf den aktuellen Musterzustand. |
|
|
Übernehmen |
Übernimmt Änderungen für Fadenführer ins Designmuster. Andere Änderungen (zum Beispiel der Farbparameter) werden sofort wirksam. |
|
|
Übernehmen und schließen |
Übernimmt Änderungen für Fadenführer ins Designmuster und schließt die Ansicht. Andere Änderungen (zum Beispiel der Farbparameter) werden sofort wirksam. |
|
|
Abbrechen und schließen |
Verwirft die Änderungen und schließt die Fadenführer-Ansicht. Schließen Sie mit Abbrechen und schließen falls Sie die Fadenführer-Ansicht nur zur Kontrolle geöffnet haben. |
II. Anzeige der Spalten in der Farbparameter-Tabelle ändern:
- 1
- Cursor in die erste Reihe des Tabellenkopfs positionieren.
- 2
- Mit RMT das Kontextmenü öffnen.
- Das Kontextmenü wird angezeigt.
|
| |
|
Spalten auswählen |
Über Auswahlmenü die gewünschten Spalten in der Anzeige hinzufügen oder schließen. |
|
Verwendete Spalten anzeigen |
Anzeige der im Muster verwendeten Spalten |
|
Alle Spalten anzeigen |
Anzeige aller Spalten |
|
| |
|
Diese Gruppe ausblenden |
Alle einer Gruppe (farblich gekennzeichnet) zugehörigen Spalten ausblenden |
|
Diese Spalte ausblenden |
Einzelne Spalte an Cursorposition ausblenden |
III. Struktur und Spaltenkennzeichnung der Farbparameter-Tabelle:
Tabellenkopf:
-
1. Reihe
Alle Symbole zur Kennzeichnung der Tabellenspalten -
2. Reihe 'D'
Standardvorgaben für die jeweilige Spalte
Vorgaben aus STOLL-Datei – momentan nicht änderbar
Die Standardvorgaben werden aus einer STOLL-Datei gelesen und diese Datei ist momentan nicht änderbar.
Die Standardvorgaben werden automatisch für alle Farben ohne Angaben übernommen.
|
| ||
|
Gruppe 1: Allgemeines | ||
|
| ||
|
1. Spalte |
Eintrag D zur Definition der 2. Reihe der Tabelle | |
|
2. Spalte |
Anzeige bei vorhandenen Unterfarben | |
|
|
Farbe |
Anzeige aller verwendeten Farben eines Projekts
|
|
|
Fadenführer strickt eine Mehrsystemfarbe |
Angaben beim mehrsystemigen Stricken |
|
|
Fadenführer strickt eine Plattierfarbe |
Angaben beim Plattieren |
|
|
Schwenken |
Vorgaben für das Schwenken der Intarsia-Fadenführer oder autarke Fadenführer |
|
|
Musterreihen-Anzahl für Ausstricken, SEN-Rand und Klemmen |
Maximalen Abstand zwischen den Farbfelder des Fadenführers festlegen.
Fadenführer klemmen |
: im Designmuster sichtbar und verwendet.
: Symbole abhängig von welcher Musterfarben-Tabelle die Farbe stammt.
|
Gruppe 2: Einstricken | ||
|
| ||
|
|
Startrichtung |
Vorgabe der Strickrichtung für die erste Reihe einer Farbe (Farbbereich) |
|
|
Spaltenanzahl ohne Einstricken |
Anzahl Spalten (Maschen) ohne Einstrickmodul |
|
|
Modul für Einstricken |
Vorgabe der Strickart für das Einstricken
|
|
|
Wiederholungsbreite für das Einstricken |
Vorgabe der Modulbreite gesamt für die Strickart zum Zuführen des Fadenführers
|
|
|
Reihenverschiebung für das Abwerfen |
Spalte wird automatisch angezeigt, wenn beim Einstricken ein Einstrickmodul mit Abwerfen verwendet wird. |
|
|
Reihen-Offset für Einstricken / Knoten |
Einstricken des Fadenführers um x Reihen vor Beginn des Farbbereiches
|
|
|
Knoten / Bindung am Beginn |
Vorgabe eines Moduls für Knoten / Bindung am Beginn eines Farbbereichs ohne Einstricken.
|
|
|
Spalten-Offset für Einstricken mit Knoten |
Position eines Moduls Knoten um x Spalten nach links / rechts verschieben.
|
:
Die Strickrichtung des Einstrickens eines Fadenführers wird immer von ‚letzter Position‘ ausgeführt.
|
Gruppe 3: Ausstricken | ||
|
| ||
|
|
Ausstrickrichtung |
Vorgabe der Ausstrickrichtung eines Fadenführers am Ende des Farbbereiches |
|
|
Modul für Ausstricken |
Vorgabe der Strickart (Modul) für das Ausstricken
|
|
|
Wiederholungsbreite für das Ausstricken |
Vorgabe der Modulbreite gesamt für die Strickart zum Zuführen des Fadenführers
|
|
|
Reihenverschiebung für das Abwerfen |
Spalte wird automatisch angezeigt, wenn beim Ausstricken ein Ausstrickmodul mit Abwerfen verwendet wird. |
|
|
Reihen-Offset für Ausstricken |
Ausstricken des Fadenführers um x Reihen nach Ende des Farbbereiches
|
|
|
Knoten / Bindung am Ende |
Vorgabe eines Moduls für Knoten / Bindung am Ende eines Farbbereichs ohne Ausstricken.
|
|
|
Spalten-Offset für Ausstricken mit Knoten |
Position eines Moduls Knoten um x Spalten nach links / rechts verschieben.
|
|
Gruppe 4: Intarsia-Bindung | ||
|
| ||
|
|
Intarsia-Bindung links |
Vorgabe einer Bindung oder keiner Bindung am linken Rand des Farbbereichs |
|
|
Intarsia-Bindung rechts |
Vorgabe einer oder keiner Bindung am rechten Rand des Farbbereichs |
|
|
Richtung der Intarsia-Bindung links |
Angabe zum Einfügen des Moduls Bindung am linken Rand des Farbbereichs in Abhängigkeit der Schlittenrichtung
|
|
|
Richtung der Intarsia-Bindung rechts |
Angabe zum Einfügen des Moduls Bindung am rechten Rand des Farbbereichs in Abhängigkeit der Schlittenrichtung
|
|
|
Modul für Intarsia-Bindung links |
Vorgabe der Strickart für die Bindung am linken Rand des Farbbereichs |
|
|
Modul für Intarsia-Bindung rechts |
Vorgabe der Strickart für die Bindung am rechten Rand des Farbbereichs |
|
Gruppe 5: Randbearbeitung | ||
|
| ||
|
|
Zulässige Stufung ohne Randbearbeitung, linke Seite |
Anzahl Nadeln bei der Verbreiterung am linken Rand des Farbbereichs ohne automatische Randbearbeitung.
|
|
|
Zulässige Stufung ohne Randbearbeitung, rechte Seite |
Anzahl Nadeln bei der Verbreiterung am rechten Rand des Farbbereichs ohne automatische Randbearbeitung.
|
|
|
Modul für Randbearbeitung links |
Vorgabe der Strickart für die Randbearbeitung (Zuführen) bei großen Verbreiterungen (Stufung) des Farbbereichs
|
|
|
Modul für Randbearbeitung rechts |
Vorgabe der Strickart für die Randbearbeitung (Zuführen) bei großen Verbreiterungen (Stufung) des Farbbereichs
|
|
Gruppe 6: Multi gauge | ||
|
| ||
|
|
Zulässige Stufung der groben multi gauges-Reihen |
Zulässige Anzahl an Nadeln bei der Verbreiterung am linken und rechten Rand des Farbbereichs ohne automatische Randbearbeitung.
|
|
|
Modul für Randbearbeitung, Übergang mg-grob auf mg-fein |
Vorgabe der Strickart für die Randbearbeitung (Zuführen) bei großen Verbreiterungen (Stufung) des Farbbereichs und als Übergang
|
|
Gruppe 7: Sonstiges | ||
|
| ||
|
|
Klemmen |
Vorgabe für den Fadenführer, wann dieser nach dem Stricken seines Farbbereichs in die Klemme gebracht werden soll. |
|
|
Verzögertes Klemmen |
|
|
|
Klemme öffnen |
|
|
|
SEN-Rand |
Vorgaben zur Positionierung des Fadenführers während dem Stricken
|
|
|
System (richtungsunabhängig) |
Auswahl eines Stricksystems für den selektierten Farbbereich
|
|
Gruppe 8 | ||
|
Beschreibung |
Hinweis auf Verwendung des Eintrags.
Hier können Sie einen Text eingeben. | |
