Schritt für Schritt zum Muster ‚Pattern-1‘

  1. Muster-Projekt mit einem Muster und den gewünschten Einstellungen erstellt.
    1
    Mit den folgenden Zeichenwerkzeugen arbeiten:

Beim Zeichnen mit Zeichenwerkzeug ohne Auswahl einer Musterfarbe wird eine
Selektion erstellt.
Diese kann mit der Tastenkombination Strg.+D gelöscht werden.

  • Löschen aller Cursor-Attribute: Taste ESC
  • Löschen einzelner Cursor-Attribute mit X über dem entsprechenden Attribut

Farbe löschen

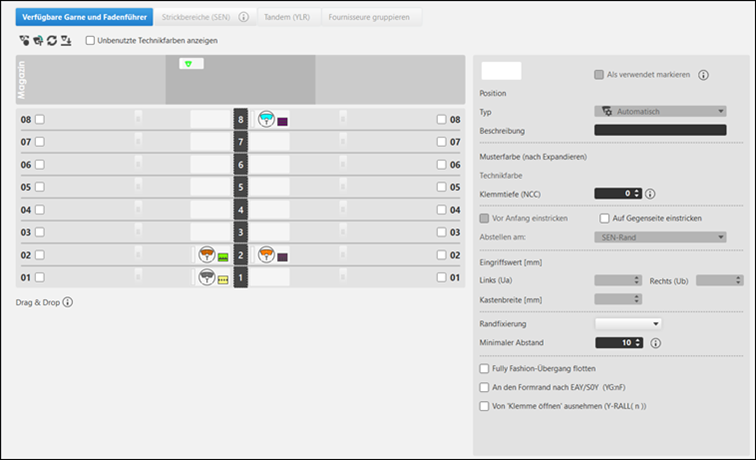

Zum Zeichnen des Designmusters, wobei für jede Garnfarbe mehrere Fadenführer notwendig sein können.

  • Spule mit Farbe
    Im Designmuster nicht verwendet
  • Spule mit Farbe +
    Im Designmuster verwendet

: Die Fadenführer werden nicht automatisch einer Fadenführerschiene zugeordnet.
Die Fadenführer-Grundstellung kann automatisch ermittelt werden.

    2
    Musterbreite und Musterhöhe ändern.
    3
    Farbstreifen in beliebiger Garnfarbe ab Reihe 27 in der Höhe von 18 Reihen einzeichnen.
    4
    Ansicht der Steuerspalten anpassen.

Anzeige der Steuerspalten im Dokumentfenster

  • Die Steuerspalten können in jedem Dokumentfenster eingeblendet werden.
    • Steuerspalten einblenden (TAB)
    • Steuerspalten ausblenden (TAB)
  • Die Steuerspalten sind in farblich gekennzeichnete Gruppen eingeteilt.

Anzeigeoptionen der Steuerspalten:

  • Verwendete Steuerspalten anzeigen
  • Keine Steuerspalte anzeigen
  • Alle Steuerspalten anzeigen
  • Benutzerdefinierte Steuerspalten
    • Projekt-Layout
    • Benutzer-Layout

Übersicht aller möglichen Steuerspalten nach Technik-Bearbeitung

:

  • Vor Technik-Bearbeitung:
    • In Spalte wird die Musterreihen-Nummer angezeigt.
  • Nach Technik-Bearbeitung:
    • In Spalte wird die Technikreihen-Nummer angezeigt.

Tabellenkopf

1.

Symbole zur Kennzeichnung der Steuerspalten

2.

Standardvorgaben aus globaler Datei STOLL für die jeweilige Steuerspalte bei einem neuem Muster-Projekt

:

  • Kein Eintrag
    Keine Standardvorgaben für diese Steuerspalte
  • Farbiger Eintrag
    STOLL Standardvorgabe
    Diese Standardvorgabe wird in jeder Musterreihe transparenter angezeigt und bei der Bearbeitung verwendet.
    • Änderung der Stoll Standardvorgabe in der Tabellenkopfzeile:
      Änderung gültig für alle Musterreihen im selektierten Muster
      : Wird nicht in andere Muster automatisch übernommen.
    • Änderung in den gewünschten Musterreihen:
      Änderung überschreibt die Standardvorgabe in den gewünschten Musterreihen mit dem ausgewählten Eintrag (= farbiger Eintrag)

Gruppe 1

Musterreihe

Fortlaufende Musterreihen-Nummerierung anzeigen

: Besteht eine Musterreihe aus mehreren Reihen (Technikreihen), so ist die Musterreihen-Nummer mehrfach sichtbar.

Jacquard-Zeilennummer

Jacquard-Zeilennummer anzeigen.

: Nach Bearbeitung verfügbar.

Sintral-Zeilennummer

Sintral-Zeilennummer anzeigen.

: Nach Bearbeitung verfügbar.

Gruppe 2

Hub-Nummer

Hub-Nummer anzeigen

: Wird bei Bearbeitung berechnet.

Hub

Vorgaben zur Bestimmung des Schlittenhubes

Schlittenrichtung

Vorgaben für die Schlittenrichtung

: Wird bei Bearbeitung berechnet.

System

Vorgaben zur Verwendung der Stricksysteme

: Wird bei Bearbeitung berechnet.

Systemfunktion

Bei Verwendung von Spezial-Schloßteilen

  • Tiefhalten
  • Stricken über Splitkurve
  • Nicht kulierter Fang
  • Devoré
  • FlexPly

Gruppe 3

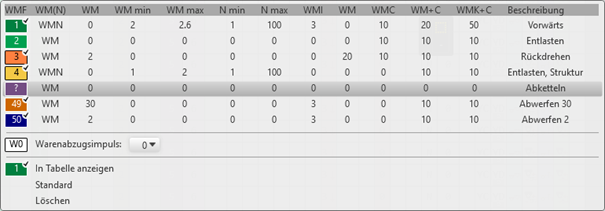

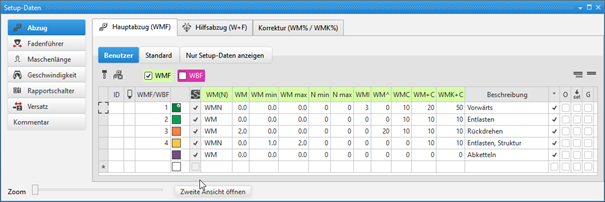

Hauptabzug (WMF)

Vorgaben für den Kamm, Hauptabzug und Hilfsabzug

Hauptabzug öffnen (=W= / =C=)

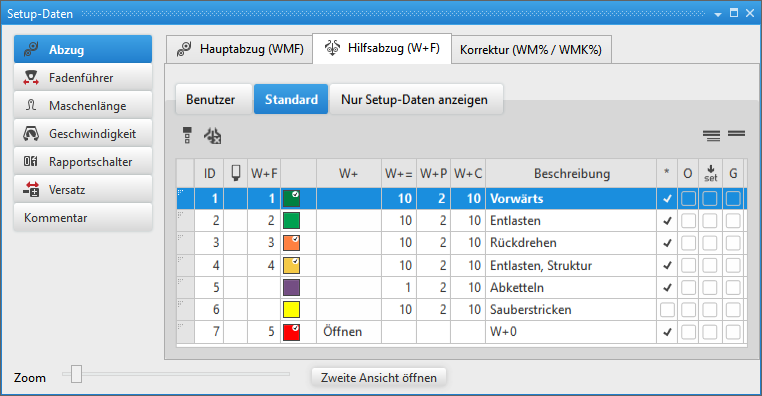

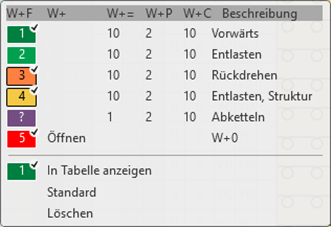

Hilfsabzug (W+F)

Kamm

Gruppe 4

Stauraum-Überwachung (LK / LW)

Vorgaben für die Stauraum-Überwachung

: Wird nur bei den Maschinen mit Stauraum-Überwachung angezeigt.

Warensensor (WS)

Vorgaben für die Warensensoren

: wird nur für die CMS 9xx angezeigt

Gruppe 5

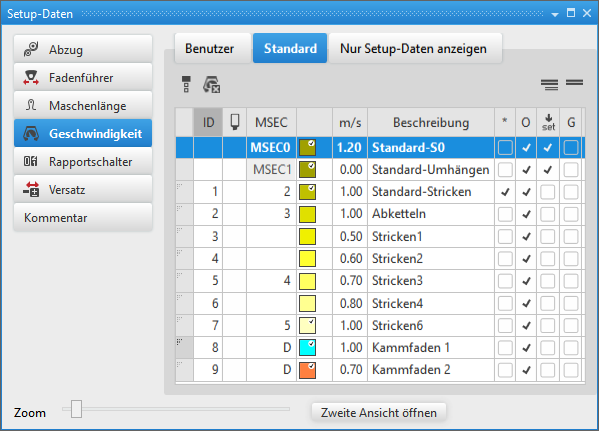

Geschwindigkeit (MSEC)

Vorgaben für die Schlittengeschwindigkeit

Maschine langsam (ML)

Maschine Stopp (MS)

Gruppe 6

Vordere Maschenlänge (NPv)

Vorgaben für die Maschenlänge im vorderen und hinteren Nadelbett

Hintere Maschenlänge (NP^)

Gruppe 7

Rapport (RS)

Vorgaben für Rapporte zur Längenregulierung

  • Innere Rapporte
  • Äußere Rapporte

Gruppe 8

Randfixierung

Vorgabe für die Randfixierung

Gruppe 9

Sintral-Anweisung / PRINT

Vorgaben für Sintral-/ PRINT – Anweisung

Funktionsaufruf (F:)

Vorgaben für Funktionsaufrufe und Zusatzbefehle

Gruppe 10

Ausstricken

Vorgabe für das Ausstricken aller Fadenführer in einer Reihe

Color Arrangement

Farbeintrag für verwendete Color Arrangements

Intarsia-Bindung

Vorgaben für die Fangbindung bei Intarsia / Spickel in einer Reihe

Gruppe 11

Umgebung umhängen

Vorgaben für das Umhängen für das gesamte Muster oder in einem definierten Bereich

Mehrsystemig Umhängen

Module Arrangement

Farbeintrag für verwendete Module Arrangements

Abwerfen und Umhängen

Vorgabe zum Zusammenfassen von Umhängen und Abwerfen in einer Technikreihe als global für das gesamte Muster oder in einem definierten Bereich.

Gruppe 12

Technikreihen sortieren

Vorgaben für

  • Umsortieren von Reihen
  • Schussfadeneinlage bei CMS 330 / 530

Gruppe 13

Stricken im Versatz (VJA^)

Angabe zur Jacquardauswahl im hinteren Nadelbett

Versatzart (VN, VU, V#)

Vorgabe zur Versatzart

  • Normalversatz (N)
  • Halbversatz (#)
  • Umhängeversatz (U)

Versatzwert

Vorgabe der Versatzstufe für das hintere Nadelbett

Versatz-Korrektur (VCI)

Vorgaben für Versatzkorrekturen

Gruppe 14

Fadenführer-Staffelung (YD/YDI)

Vorgaben von Fadenführer-Staffelung am Gestrickrand für Setup

Fadenführer-Korrektur (YC/YCI)

Vorgaben von Fadenführer-Korrekturen für Setup

Fadenführer-Vorgaben

Vorgaben für

  • Schwenken von I-Fadenführer
  • Klemmen der Fadenführer
  • Klemme öffnen
  • Abstellen am SEN-Rand
  • Warteposition für Fadenführer

Fadenführer

Spalte für die Anzeige aller relevanten Fadenführerinformationen nach der Bearbeitung

Zwei Arbeitsmodi zum Eintragen von Daten in den Steuerspalten:

In der Multifunktionsleiste Start unter Zeichnen

  • 1-Klick
    LMT an Startposition drücken und bis Endposition gedrückt halten
  • 2-Klick
    LMT an Startposition drücken, LMT loslassen und an Endposition erneut drücken

Zwei Arbeitsmodi zum Löschen von Daten in den Steuerspalten:

In der Multifunktionsleiste Start unter Füllen

  • Alles aus Steuerspalte löschen (außer Versatz)
    Löschen
  • Alle Steuerspalten auf Default
    Standard

Die Arbeitsweise in Steuerspalten mit mehrfachen Einträgen:

  • Rapport (RS)
  • Fadenführer-Vorgaben
  • Fadenführer-Abstellung

Eintrag zu bestehendem Eintrag hinzufügen:

  • Hinzufügen
    Mit Strg-Taste
    • Aus Menü gewünschten Eintrag auswählen.
    • Cursor an Startposition platzieren.
    • Strg-Taste drücken.
    • LMT drücken und bis zur Endposition halten.
    • LMT loslassen.
  • Hinzufügen
    Mit Strg-Taste
    • Aus Menü gewünschten Eintrag auswählen.
    • Cursor an Startposition platzieren.
    • Strg-Taste drücken.
    • LMT klicken
    • Cursor bis zur Endposition ziehen.
    • LMT erneut klicken.

Eintrag löschen:

  • Löschen
    Mit Strg + Alt-Taste
    • Cursor an Startposition platzieren.
    • LMT drücken und bis zur Endposition halten.
    • LMT loslassen.
  • Löschen
    Mit Strg + Alt-Taste
    • Aus Menü gewünschten Eintrag auswählen.
    • Cursor an Startposition platzieren.
    • Strg + Alt -Taste drücken.
    • LMT klicken
    • Cursor bis zur Endposition ziehen.
    • LMT erneut klicken.

Auswahl der Steuerspalten

    1
    Cursor in der Kopfzeile der Steuerspalten positionieren und mit RMT das Kontextmenü öffnen.
  1. Das Kontextmenü erscheint.
    2. 2
    Im Kontextmenü über Benutzerdefinierte Steuerspalten die gewünschten Steuerspalten auswählen
    3
    Mit RMT das Kontextmenü öffnen.
    4
    Im Menü Darstellung als Standard für Designmuster speichern auswählen.
  1. Einstellung wird gespeichert und beim Öffnen eines Designmusters geladen.

Anzeige-Optionen der Steuerspalten

Benutzerdefinierte Steuerspalten

Über Auswahlmenü die gewünschten Steuerspalten in der Anzeige hinzufügen oder schließen

Verwendete Steuerspalten anzeigen

Anzeige der im Muster verwendeten Steuerspalten

Alle Steuerspalten anzeigen

Anzeige aller Steuerspalten

Keine Steuerspalte anzeigen

Anzeige der Steuerspalten ausblenden

Diese Steuerspalte fixieren (Doppelklicken)

Fixierte Steuerspalten bleiben beim Ausblenden der Steuerspalten sichtbar.
Kennzeichnung der fixierten Steuerspalten mit einem Punkt

: Fixierung wird mit Diese Gruppe ausblenden oder Diese Steuerspalte ausblenden aufgehoben.

Diese Steuerspalte ausblenden

Steuerspalten an der Cursor Position ausblenden.

Diese Gruppe ausblenden

Alle einer Gruppe zugehörigen Steuerspalten ausblenden.

Darstellung als Standard für Designmuster speichern

Auswahl der Steuerspalten als benutzerdefinierten Standard für das Arbeiten im Designmuster abspeichern.

Standard der Darstellung für Designmuster laden

Benutzerdefinierten Standard für das Arbeiten im Designmuster wiederherstellen.

Darstellung für Designmuster auf STOLL-Standard zurücksetzen

Gespeicherte STOLL-Standard Einstellung wiederherstellen.

    5
    Im Farbstreifen folgende Musterparameter über die Steuerspalte ändern:
    1
    Cursor in gewünschter Steuerspalte oder positionieren.
    2
    Mit RMT das Kontextmenü öffnen -> In Tabelle anzeigen auswählen.

    - oder -
    Direkt aus der Liste der Favoriten auswählen.
  1. Dialog Musterparameter erscheint.
    2. 3
    Registerkarte Standard öffnen.
    - oder -
    Registerkarte Benutzer öffnen.
    4
    Aus den Tabellen gewünschten bestehenden Eintrag auswählen.
    - oder -
    In der Registerkarte Benutzer den Cursor in der erste Spalte platzieren und im Kontextmenü Zeile hinzufügen… auswählen.
  2. Neuer Eintrag wird am Ende der Tabelle hinzugefügt.
    3. 5
    Für die verwendeten Einträge die gewünschten Vorgaben vornehmen:
  • NP-Index definieren.
  • Farbe ändern.
  • NP-Wert eingeben.
  • Beschreibung eingeben.
    6
    Im gewünschten Bereich der Steuerspalte die Farbe der Maschenlänge eintragen.

Vorgaben für die Maschenlängen im Muster ändern:

  1. Die Standardvorgaben für die Maschenlängen sehen und ändern Sie im Designmuster .
  2. Die Steuerspalten Vordere Maschenlänge (NPv) / Hintere Maschenlänge (NP^) werden angezeigt.
    1
    Bestehendes Muster-Projekt öffnen und über Menü Datei / Speichern unter unter neuem Namen speichern.
    -  oder  -
    Neues Muster-Projekt mit einem einzelnen Muster anlegen.
    2
    Im Dokumentfenster Designmuster den Cursor in die Steuerspalte für Vordere Maschenlänge (NPv) / Hintere Maschenlänge (NP^) positionieren und die RMT drücken.
    -  oder  -
    Im Tabellenkopf in der zweiten Reihe mit den Standardvorgaben das Kontextmenü Maschenlänge (NP) öffnen.

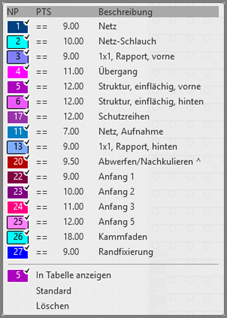

  1. Das Kontextmenü mit den Maschenlängen erscheint.
  • Die im Muster verwendeten Maschenlängen werden angezeigt und sind mit dem Symbol markiert
  • Die im Toolfenster Musterparameter unter der Rubrik Maschenlänge in der Registerkarte Maschenlänge (NP) / Standard als Favoriten markierten Einträge werden angezeigt.
    3
    Gewünschte Maschenlänge selektieren und in die Steuerspalte eintragen.
    -  oder  -
    Eine Selektion füllen.

Hinweis:

Die im Kontextmenü angezeigten Maschenlängen entsprechen der Tabelle im Toolfenster Musterparameter unter der Rubrik Maschenlänge in der Registerkarte Maschenlänge (NP) / Benutzer .

Eintrag in Registerkarte Maschenlänge auswählen oder ändern:

  1. Designmuster ist ausgewählt.
    1
    In der Multifunktionsleiste Start unter Parameter -> Musterparameter auswählen.

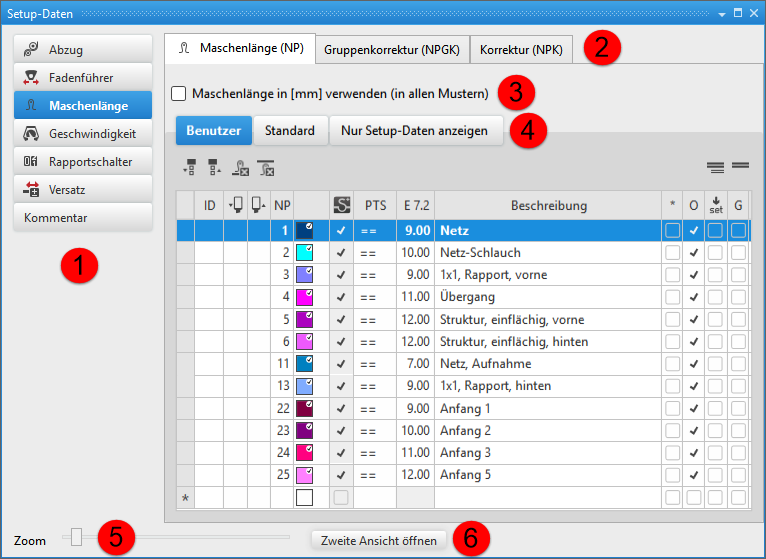

  1. Toolfenster Musterparameter erscheint.

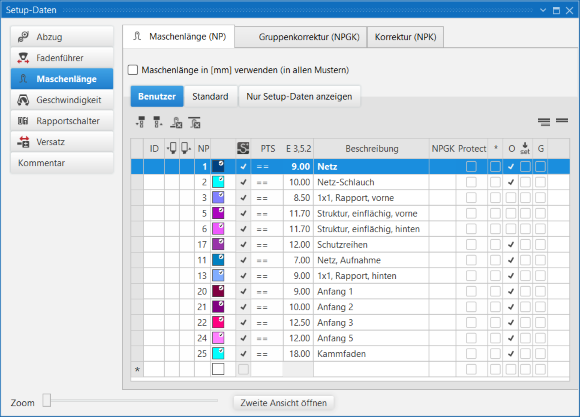

1

Anzeige aller Rubriken der Maschinenparameter im Setup

2

Registerkarten für die zusätzliche Maschinenparameter

3

Maschenlängenwerte im STOLL-Standard verwenden

Maschenlängenwerte im Millimeter verwenden

4

Registerkarten

Benutzer

  • im Muster verwendeten Maschenlängen
  • als Favoriten gekennzeichneten Maschenlängen

Standard

Alle Maschenlängen aus dem STOLL-Template

Nur Setup-Daten anzeigen
[Name des aktiven Dokuments]

Alle im Muster verwendeten Maschenlängen

: Diese Daten werden in der Setup-Datei gespeichert.

5

Zoom

Anzeige vergrößern / verkleinern

6

Zweite Ansicht öffnen

Öffnen eines zusätzlichen Toolfensters Musterparameter

    2
    Rubrik Maschenlänge auswählen.
    3
    Registerkarte Maschenlänge (NP) / Standard auswählen.
    4
    Gewünschte Maschenlänge in Spalte und / oder aus Tabelle auswählen und in die Steuerspalten eintragen.
  • Vordere Maschenlänge (NPv)
    Maschenlänge in der Spalte klicken.
  • Hintere Maschenlänge (NP^)
    Maschenlänge in der Spalte klicken.
  • Vordere Maschenlänge (NPv) und Hintere Maschenlänge (NP^)
    Mit Taste Strg die Maschenlängen in den Spalte und klicken.

Die Standardvorgaben der Steuerspalten werden in diesen Design-Reihen überschrieben.

Auswahlmöglichkeiten in der Symbolleiste

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Löschen eines Eintrags in der Steuerspalte

Löschen eines Eintrags in der Steuerspalte

Musterbezogene Werte einblenden

Musterbezogene Werte ausblenden

Bezeichnungen der Spalten im Toolfenster Maschenlänge

Spalte

Anzeige

ID / IDv / ID^

Fortlaufende Nummerierung und Sortieren der Einträge

Auswahl der Maschenlänge zum Eintragen in Steuerspalte und als PTS im Muster für das vordere Nadelbett

Auswahl der Maschenlänge zum Eintragen in Steuerspalte und als PTS im Muster für das hintere Nadelbett

NP

Eingabe und Anzeige des Index für die indirekte (NPn=1-500) oder direkte (D) Maschenlängen-Zuweisung

Farben

Anzeige der Farben zum Eintrag in die Steuerspalten

PTS

Angabe zu NPJ bzw. PTS (Power Tension Setting).

Feinheit E

Liste der Maschenlängen-Werte in Abhängigkeit der ausgewählten Maschinenfeinheit

Spalte

Anzeige

Beschreibung

Kommentar zur Verwendung des Eintrags

*

Eintrag wird nicht als Favorit definiert, d.h. der Eintrag steht nur in der Tabelle Standard zur Auswahl.

Eintrag wird als Favorit definiert, d.h. der Eintrag steht in der Tabelle Benutzer oder direkt im Kontextmenü in den Steuerspalten zur Auswahl.

O

Wert kann durch Eintrag aus einer anderen Tabelle nicht überschrieben (Overwrite) werden.

Wert kann durch Eintrag aus einer anderen Tabelle überschrieben (Overwrite) werden. (Standard)

Eintrag wird nicht in die Setup-Daten übernommen

: Alle im Muster verwendeten Einträge werden standardmäßig in Setup übernommen.

Eintrag wird in die Setup-Daten übernommen.

: Somit können zusätzliche Einträge in die Setup-Daten übernommen werden, welche nicht im Muster verwendet sind.

G

Alle Angaben in der Tabelle Standard / Benutzer sind STOLL-Vorgaben (STOLL-Template)
Änderungen in der Tabelle sind nur projektbezogen!

: Beim Anlegen eines neuen Muster-Projekts wird das STOLL-Template verwendet.

Diese Angaben in der Tabelle Standard / Benutzer sind nun Benutzer-Vorgaben (User-Template)
Änderungen in der Tabelle werden im Benutzer-Template für nachfolgende Projekte abgespeichert.

: Beim Anlegen eines neuen Muster-Projekts wird das User-Template verwendet.

Die Favoriten festlegen:

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Maschenlänge auswählen.
    3
    Registerkarte Maschenlänge (NP) / Standard auswählen
    4
    Den gewünschten Eintrag in der Spalte * als markieren.
    5
    Toolfenster mit schließen.
  1. Markierter Eintrag wird im Kontextmenü angezeigt und kann in das Designmuster für vordere oder hintere Maschenlänge eingetragen werden.

Neuen Eintrag in Registerkarte Maschenlänge hinzufügen:

: Neue Einträge können nur in der Registerkarte Benutzer hinzugefügt werden.

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Maschenlänge auswählen.
    3
    Registerkarte Maschenlänge (NP) / Benutzer auswählen.
    4
    In der linken Tabellenspalte in der Reihe mit der Kennzeichnung * den Cursor positionieren.
    5
    Kontextmenü öffnen und Zeile hinzufügen… auswählen.
  1. Ein neuer Eintrag wird am Ende der Tabelle angefügt.
    2. 6
    In den Spalten des neuen Eintrages die gewünschten Vorgaben definieren.
    7
    Tabelle mit schließen.
  1. Änderungen werden in der Tabelle gespeichert und stehen im Projekt für jeden Auftrag und den einzelnen Mustern zur Verfügung.

: Die Änderungen werden beim Schließen des Projekts in der *.spf-Datei gespeichert.

Eintrag aus der Registerkarte Maschenlänge (NP) in das Muster übernehmen:

  1. Designmuster ist ausgewählt.
  2. Steuerspalten Maschenlänge vorne und Maschenlänge hinten werden angezeigt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Maschenlänge auswählen.
    3
    Registerkarte Maschenlänge (NP) / Benutzer auswählen.
    4
    Gewünschte Maschenlänge in Spalte und / oder auswählen:
  • Eintrag in Steuerspalte :
    Maschenlänge in der Spalte anklicken.
  • Eintrag in Steuerspalte :
    Maschenlänge in der Spalte anklicken.
  • Eintrag in Steuerspalte und
    Die Maschenlängen mit Taste Strg in der Spalte und anklicken.
    5
    Die Maschenlänge in die Steuerspalte eingetragen.
    6
    Gegebenenfalls weitere Musterparameter, z.B. im Farbstreifen, über die Steuerspalten ändern:

Vorgaben für den Hauptabzug im Muster ändern:

  1. Die Standardvorgaben für den Hauptabzug sehen und ändern Sie im Designmuster.
  2. Steuerspalte Hauptabzug (WMF) wird angezeigt.
    1
    Bestehendes Muster-Projekt öffnen und über Menü Datei / Speichern unter unter neuem Namen speichern.
    -  oder  -
    Neues Muster-Projekt mit einem einzelnen Muster anlegen.
    2
    Im Dokumentfenster Designmuster den Cursor in die Steuerspalte Hauptabzug (WMF) positionieren und die RMT drücken.
    -  oder  -
    Im Tabellenkopf in der zweiten Reihe mit den Standardvorgaben mit RMT das Kontextmenü öffnen.
  1. Das Kontextmenü für den Hauptabzug (WMF) erscheint.
  • Die im Muster verwendeten Warenabzugs-Funktionen (WMF) werden angezeigt und sind mit dem Symbol markiert
  • Die im Toolfenster Musterparameter unter der Rubrik Abzug in der Registerkarte Hauptabzug (WMF / WBF) / Standard als Favoriten markierten Einträge werden angezeigt.
    3
    Gewünschten Hauptabzugswert selektieren und in die Steuerspalte eintragen.
    -  oder  -
    Eine Selektion füllen.

: Die im Kontextmenü angezeigten Hauptabzugswerte (WMF) entsprechen der Tabelle im Toolfenster Musterparameter in der Rubrik Hauptabzug (WMF) / Registerkarte Benutzer .

Eintrag in Registerkarte Hauptabzug (WMF) auswählen und ändern:

  1. Designmuster ist ausgewählt.
  2. Steuerspalte Hauptabzug (WMF) wird angezeigt.
    1
    Das Toolfenster Musterparameter öffnen.
    Multifunktionsleiste Start -> Toolfenster -> Auswahlmenü Musterparameter
    -  oder  -
    Menübandgruppe Parameter -> Musterparameter .
  1. Toolfenster Musterparameter erscheint.
    2. 2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hauptabzug (WMF) / Standard
    - oder -
    Benutzer auswählen.
    4
    Gewünschten Hauptabzugswert in Spalte auswählen und in Steuerspalte eintragen.
  1. Die Standardvorgabe der Steuerspalte wird in diesen Design-Reihen überschrieben.

Auswahlmöglichkeiten in der Symbolleiste

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Löschen eines Eintrags in der Steuerspalte

WMF

Anzeige der Spalten mit den Hauptabzugswerten für den Multiflex-Abzug ausblenden

Anzeige der Spalten mit den Hauptabzugswerten für den Multiflex-Abzug einblenden

WBF

Anzeige der Spalten mit den Abzugswerten für den Bandabzug ausblenden

Anzeige der Spalten mit den Abzugswerten für den Bandabzug einblenden

Musterbezogene Werte einblenden

Musterbezogene Werte ausblenden

Bezeichnungen der Spalten im Toolfenster Hauptabzug (WMF)

Spalte

Anzeige

ID / IDv / ID^

Fortlaufende Nummerierung und Sortieren der Einträge

Auswahl des Hauptabzugswerts zum Eintragen in die Steuerspalte

WMF / WBF

Index für die indirekte Zuweisung des Warenabzugswertes für den Hauptabzug Multiflex oder Bandabzug

Farbe

Anzeige der Farben zum Eintrag in die Steuerspalten

WM(N)

WM

Warenabzugswert, wenn dieser nicht entsprechend der Nadelzahl geändert wird.

WMN

Warenabzugswert, wenn dieser entsprechend der Nadelzahl (Gestrickbreite) geändert wird.

WM

Warenabzugswert, wenn dieser nicht entsprechend der Nadelzahl geändert wird.

WM min

Warenabzugswert bei minimaler Gestrickbreite

WM max

Warenabzugswert bei maximaler Gestrickbreite

N min

Nadelzahl bei minimaler Gestrickbreite

N max

Nadelzahl bei maximaler Gestrickbreite

WMI

Wert für den Warenabzugs-Impuls

WM^

Angabe einer Gradzahl für das Rückwärtsdrehen des Abzugs

WMC

Wert für die Empfindlichkeit der Abstellkontrolle des Hauptabzugs

WM+C

Angabe der Systemzahl für die Warenabzugs-Überwachung

WMK+C

Angabe der Systemzahl für die Kammüberwachung

Spalte

Anzeige

Beschreibung

Kommentar zur Verwendung des Eintrags

*

Eintrag wird nicht als Favorit definiert, d.h. der Eintrag steht nur in der Tabelle Standard zur Auswahl.

Eintrag wird als Favorit definiert, d.h. der Eintrag steht in der Tabelle Benutzer oder direkt im Kontextmenü in den Steuerspalten zur Auswahl.

O

Wert kann durch Eintrag aus einer anderen Tabelle nicht überschrieben (Overwrite) werden.

Wert kann durch Eintrag aus einer anderen Tabelle überschrieben (Overwrite) werden. (Standard)

Eintrag wird nicht in die Setup-Daten übernommen

: Alle im Muster verwendeten Einträge werden standardmäßig in Setup übernommen.

Eintrag wird in die Setup-Daten übernommen.

: Somit können zusätzliche Einträge in die Setup-Daten übernommen werden, welche nicht im Muster verwendet sind.

G

Alle Angaben in der Tabelle Standard / Benutzer sind STOLL-Vorgaben (STOLL-Template)
Änderungen in der Tabelle sind nur projektbezogen!

: Beim Anlegen eines neuen Muster-Projekts wird das STOLL-Template verwendet.

Diese Angaben in der Tabelle Standard / Benutzer sind nun Benutzer-Vorgaben (User-Template)
Änderungen in der Tabelle werden im Benutzer-Template für nachfolgende Projekte abgespeichert.

: Beim Anlegen eines neuen Muster-Projekts wird das User-Template verwendet.

Die Favoriten festlegen:

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hauptabzug (WMF) / Standard auswählen.
    4
    Den gewünschten Eintrag der Tabelle in der Spalte * als markieren.
    5
    Toolfenster mit schließen.
  1. Markierter Eintrag wird im Kontextmenü angezeigt und kann in das Designmuster für den Hauptabzug eingetragen werden.

Neuen Eintrag in Registerkarte Hauptabzug (WMF) hinzufügen:

: Neue Einträge können nur in der Registerkarte Benutzer hinzugefügt werden.

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hauptabzug (WMF) / Benutzer auswählen.
    4
    In der linken Tabellenspalte in der Reihe mit der Kennzeichnung * den Cursor positionieren.
    5
    Kontextmenü öffnen und Zeile hinzufügen auswählen.
  1. Ein neuer Eintrag wird am Ende der Tabelle angefügt.
    2. 6
    In den Spalten des neuen Eintrages die gewünschten Vorgaben definieren.
    7
    Tabelle mit schließen.
  1. Änderungen werden in der Tabelle gespeichert und stehen im Projekt für jeden Auftrag und den einzelnen Mustern zur Verfügung.

: Die Änderungen werden beim Schließen des Projekts in der *.spf-Datei gespeichert.

Eintrag aus der Registerkarte Hauptabzug (WMF) in das Muster übernehmen:

  1. Designmuster ist ausgewählt.
  2. Steuerspalte Hauptabzug (WMF) wird angezeigt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hauptabzug (WMF) / Benutzer auswählen.
    4
    Gewünschten Hauptabzugswert in Spalte auswählen.
    5
    Den gewählten Hauptabzugswert in die Steuerspalte eingetragen.

Vorgaben für den Hilfsabzug im Muster ändern:

: In der Steuerspalte Hilfsabzug (W+F) ist standardmäßig der Wert W+F1 eingetragen und der Wert ist auf ‚Don’t Care‘ gesetzt. Dies ermöglicht an der Maschine den Hilfsabzug manuell ein-/ auszuschalten.

  1. Die Standardvorgaben für den Hilfsabzug sehen und ändern Sie im Designmuster .
  2. Steuerspalte Hilfsabzug (W+F) wird angezeigt.
    1
    Bestehendes Muster-Projekt öffnen und über Menü Datei / Speichern unter… unter neuem Namen speichern.
    -  oder  -
    Neues Muster-Projekt mit einem einzelnen Muster anlegen.
    2
    Im Dokumentfenster Designmuster den Cursor in die Steuerspalte Hilfsabzug (W+F) positionieren und die RMT drücken.
    -  oder  -
    Im Tabellenkopf in der 2. Reihe mit den Standardvorgaben mit RMT das Kontextmenü Hilfsabzug öffnen.
  1. Das Kontextmenü für den Hilfsabzug (W+F) erscheint.
  • Die im Muster verwendeten Hilfsabzugs-Funktionen (W+F) werden angezeigt und sind mit dem Symbol markiert
  • Die im Toolfenster Musterparameter unter der Rubrik Abzug in der Registerkarte Hilfsabzug (W+F) / Standard als Favoriten markierten Einträge werden angezeigt.
    3
    Gewünschten Hilfsabzugswert selektieren und in die Steuerspalte eintragen.
    -  oder  -
    Eine Selektion füllen.

: Die im Kontextmenü angezeigten Hilfsabzugswerte (W+F) entsprechen der Tabelle im Toolfenster Musterparameter unter der Rubrik Abzug in der Registerkarte Hilfsabzug (W+F) / Benutzer .

Eintrag aus Registerkarte Hilfsabzug (W+F) auswählen und ändern:

  1. Dokumentfenster Designmuster ist ausgewählt.
  2. Steuerspalte Hilfsabzug (W+F) wird angezeigt.
    1
    In der Multifunktionsleiste Start bei Toolfenster das Auswahlmenü öffnen und Musterparameter auswählen.
    -  oder  -
    Direkt unter Parameter das Symbol Musterparameter anklicken.
  1. Toolfenster Musterparameter erscheint.
    2. 2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hilfsabzug (W+F) / Standard
    - oder -
    Benutzer auswählen.
    4
    Gewünschten Hilfsabzugswert in Spalte auswählen und in Steuerspalte eintragen.
  1. Die Standardvorgabe wird in diesen Design-Reihen überschrieben.

Auswahlmöglichkeiten in der Symbolleiste

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Löschen eines Eintrags in der Steuerspalte

Musterbezogene Werte einblenden

Musterbezogene Werte ausblenden

Bezeichnungen der Spalten im Toolfenster Hilfsabzug (W+F)

Spalte

Anzeige

ID

Fortlaufende Nummerierung und Sortieren der Einträge

Auswahl der Geschwindigkeit zum Eintragen in die Steuerspalte

W+F

Index für die indirekte Zuweisung für den Hilfsabzug

Farbe

Anzeige der Farben zum Eintrag in die Steuerspalten

W+

Hilfsabzug öffnen / schließen

W+=

Drehzahlwert des Hilfsabzugs

W+P

Wert für den Anpressdruck des Hilfsabzugs (nur CMS 822)

W+C

Angabe der Systemzahl für die Hilfsabzugs-Überwachung

Spalte

Anzeige

Beschreibung

Kommentar zur Verwendung des Eintrags

*

Eintrag wird nicht als Favorit definiert, d.h. der Eintrag steht nur in der Tabelle Standard zur Auswahl.

Eintrag wird als Favorit definiert, d.h. der Eintrag steht in der Tabelle Benutzer oder direkt im Kontextmenü in den Steuerspalten zur Auswahl.

O

Wert kann durch Eintrag aus einer anderen Tabelle nicht überschrieben (Overwrite) werden.

Wert kann durch Eintrag aus einer anderen Tabelle überschrieben (Overwrite) werden. (Standard)

Eintrag wird nicht in die Setup-Daten übernommen

: Alle im Muster verwendeten Einträge werden standardmäßig in Setup übernommen.

Eintrag wird in die Setup-Daten übernommen.

: Somit können zusätzliche Einträge in die Setup-Daten übernommen werden, welche nicht im Muster verwendet sind.

G

Alle Angaben in der Tabelle Standard / Benutzer sind STOLL-Vorgaben (STOLL-Template)
Änderungen in der Tabelle sind nur projektbezogen!

: Beim Anlegen eines neuen Muster-Projekts wird das STOLL-Template verwendet.

Diese Angaben in der Tabelle Standard / Benutzer sind nun Benutzer-Vorgaben (User-Template)
Änderungen in der Tabelle werden im Benutzer-Template für nachfolgende Projekte abgespeichert.

: Beim Anlegen eines neuen Muster-Projekts wird das User-Template verwendet.

Die Favoriten festlegen:

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug -> Registerkarte Hilfsabzug (W+F) auswählen.
    3
    Registerkarte Standardauswählen.
    4
    Den gewünschten Eintrag in der Spalte * als markieren.
    5
    Toolfenster mit schließen.
  1. Markierter Eintrag wird im Kontextmenü angezeigt und kann in das Designmuster für die Geschwindigkeit eingetragen werden.

Neuen Eintrag in Registerkarte Hilfsabzug (W+F) hinzufügen:

: Neue Einträge können nur in der Registerkarte Benutzer hinzugefügt werden.

  1. Dokumentfenster Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hilfsabzug (W+F) / Benutzer auswählen.
    4
    In der linken Tabellenspalte in der Reihe mit der Kennzeichnung * den Cursor positionieren.
    5
    Mit der RMT das Kontextmenü öffnen und Zeile hinzufügen auswählen.
  1. Ein neuer Eintrag wird am Ende der Tabelle angefügt.
    2. 6
    In den Spalten des neuen Eintrages die gewünschten Vorgaben definieren.
    7
    Tabelle mit schließen.
  1. Änderungen werden in der Tabelle gespeichert und stehen im Projekt für jeden Auftrag und den einzelnen Mustern zur Verfügung.

: Die Änderungen werden beim Schließen des Projekts in der *.spf–Datei gespeichert.

Eintrag aus der Registerkarte Hilfsabzug (W+F) in das Muster übernehmen:

  1. Dokumentfenster Designmuster ist ausgewählt.
  2. Steuerspalte Hilfsabzug (W+F) wird angezeigt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Abzug auswählen.
    3
    Registerkarte Hilfsabzug (W+F) / Benutzer auswählen.
    4
    Gewünschten Hilfsabzugswert in Spalte auswählen.
    5
    Den gewählten Hilfsabzugswert in die Steuerspalte eingetragen.

Vorgaben für die Schlittengeschwindigkeit im Muster ändern:

  1. Die Standardvorgaben für die Maschenlängen sehen und ändern Sie im Designmuster.
  2. Steuerspalte Geschwindigkeit (MSEC) wird angezeigt.
    1
    Bestehendes Muster-Projekt öffnen und über Menü Datei / Speichern unter unter neuem Namen speichern.
    -  oder  -
    Neues Muster-Projekt mit einem einzelnen Muster anlegen.
    2
    Im Dokumentfenster Designmuster den Cursor in die Steuerspalte Geschwindigkeit (MSEC) positionieren und die RMT drücken.
    -  oder  -
    Im Tabellenkopf in der 2. Reihe mit den Standardvorgaben mit RMT das Kontextmenü öffnen.
  1. Das Kontextmenü für die Geschwindigkeit (MSEC) erscheint.
  • Die im Muster verwendeten Geschwindigkeits-Funktionen (MSEC) werden angezeigt und sind mit dem Symbol markiert
  • Die im Toolfenster Musterparameter unter der Rubrik Geschwindigkeit in der Tabelle Standard als Favoriten markierten Einträge werden angezeigt.
    3
    Gewünschten Hauptabzugswert selektieren und in die Steuerspalte eintragen.
    -  oder  -
    Eine Selektion füllen.

: Die im Kontextmenü angezeigten Geschwindigkeitswerte (MSEC) entsprechen der Tabelle im Toolfenster Musterparameter in der Rubrik Geschwindigkeit / Registerkarte Benutzer

Eintrag aus Registerkarte Geschwindigkeit (MSEC) auswählen und ändern:

  1. Designmuster ist ausgewählt.
  2. Steuerspalte Geschwindigkeit (MSEC) wird angezeigt.
    1
    In der Multifunktionsleiste Start bei Toolfenster das Auswahlmenü öffnen und Musterparameter auswählen.
    -  oder  -
    Direkt unter Parameter das Symbol Musterparameter anklicken.
  1. Toolfenster Musterparameter erscheint.
    2. 2
    Rubrik Geschwindigkeit (MSEC) auswählen.
    3
    Registerkarte Standard
    - oder -
    Benutzer auswählen.
    4
    Gewünschten Geschwindigkeitswert in Spalte auswählen und in die Steuerspalte eintragen.
  1. Die Standardvorgabe wird in diesen Design-Reihen überschrieben.

Auswahlmöglichkeiten in der Symbolleiste

Auswahl des Standardwertes zum Eintrag in die Steuerspalte

Löschen eines Eintrags in der Steuerspalte

Musterbezogene Werte einblenden

Musterbezogene Werte ausblenden

Bezeichnungen der Spalten im Toolfenster Geschwindigkeit (MSEC)

Spalte

Anzeige

ID / IDv / ID^

Fortlaufende Nummerierung und Sortieren der Einträge

Auswahl der Geschwindigkeit zum Eintragen in die Steuerspalte

MSEC

Index für die indirekte Zuweisung der Geschwindigkeit

Farbe

Anzeige der Farben zum Eintrag in die Steuerspalten

m/s

Wert für die Geschwindigkeit

Spalte

Anzeige

Beschreibung

Kommentar zur Verwendung des Eintrags

*

Eintrag wird nicht als Favorit definiert, d.h. der Eintrag steht nur in der Tabelle Standard zur Auswahl.

Eintrag wird als Favorit definiert, d.h. der Eintrag steht in der Tabelle Benutzer oder direkt im Kontextmenü in den Steuerspalten zur Auswahl.

O

Wert kann durch Eintrag aus einer anderen Tabelle nicht überschrieben (Overwrite) werden.

Wert kann durch Eintrag aus einer anderen Tabelle überschrieben (Overwrite) werden. (Standard)

Eintrag wird nicht in die Setup-Daten übernommen

: Alle im Muster verwendeten Einträge werden standardmäßig in Setup übernommen.

Eintrag wird in die Setup-Daten übernommen.

: Somit können zusätzliche Einträge in die Setup-Daten übernommen werden, welche nicht im Muster verwendet sind.

G

Alle Angaben in der Tabelle Standard / Benutzer sind STOLL-Vorgaben (STOLL-Template)
Änderungen in der Tabelle sind nur projektbezogen!

: Beim Anlegen eines neuen Muster-Projekts wird das STOLL-Template verwendet.

Diese Angaben in der Tabelle Standard / Benutzer sind nun Benutzer-Vorgaben (User-Template)
Änderungen in der Tabelle werden im Benutzer-Template für nachfolgende Projekte abgespeichert.

: Beim Anlegen eines neuen Muster-Projekts wird das User-Template verwendet.

Die Favoriten festlegen:

  1. Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Geschwindigkeit (MSEC) auswählen.
    3
    Registerkarte Standard auswählen.
    4
    Den gewünschten Eintrag in der Spalte * als markieren.
    5
    Toolfenster mit schließen.
  1. Markierter Eintrag wird im Kontextmenü angezeigt und kann in das Designmuster für die Geschwindigkeit eingetragen werden.

Neuen Eintrag in Registerkarte Geschwindigkeit (MSEC) hinzufügen:

: Neue Einträge können nur in der Registerkarte Benutzer hinzugefügt werden.

  1. Dokumentfenster Designmuster ist ausgewählt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Geschwindigkeit (MSEC) auswählen.
    3
    Registerkarte Benutzer auswählen.
    4
    In der linken Tabellenspalte in der Reihe mit der Kennzeichnung * den Cursor positionieren.
    5
    Kontextmenü öffnen und Zeile hinzufügen… auswählen.
  1. Ein neuer Eintrag wird am Ende der Tabelle angefügt.
    2. 6
    In den Spalten des neuen Eintrages die gewünschten Vorgaben definieren.
    7
    Tabelle mit schließen.
  1. Änderungen werden in der Tabelle gespeichert und stehen im Projekt für jeden Auftrag und den einzelnen Mustern zur Verfügung.

: Die Änderungen werden beim Schließen des Projekts in der*.spf-Datei gespeichert.

Eintrag aus der Registerkarte Geschwindigkeit (MSEC) in das Muster übernehmen:

  1. Dokumentfenster Designmuster ist ausgewählt
  2. Steuerspalte Geschwindigkeit (MSEC) wird angezeigt.
    1
    Das Toolfenster Musterparameter öffnen.
    2
    Rubrik Geschwindigkeit (MSEC) auswählen.
    3
    Registerkarte Benutzer auswählen.
    4
    Gewünschten Geschwindigkeitswert in Spalte auswählen.
    5
    Den gewählten Geschwindigkeitswert in die Steuerspalte eingetragen.
    7
    Bestehender Schnitt Ärmel importieren und positionieren.

: Ist das Grundmuster für den Schnitt zu klein, so wird die Größe des Grundmusters automatisch der Größe des Schnittes angepasst.
Achtung: Eventuell muss der Farbstreifen angepasst werden.

    8
    Mit Taste Linientabelle die Linientabelle zur Erläuterung eines Schnittes öffnen.

Aufbau eines Grundschnittes

A

Anfangslinie

B

Bereich mit Formänderung durch Zunahme

C

Bereich ohne Formänderung

D

Bereich mit Formänderung durch Minderung

E

Endlinie

Empfehlung:
Schnitt / Form in der Gesamthöhe geradzahlig erstellen.

Ausblenden

Austausch der Strickart an den Formkanten

Beim Ausschneiden der Form wird die Strickart an den Formkanten ersetzt.

1

Ausschneiden der Form

  • Grauer Bereich = Außerhalb Form
  • Weißer Bereich = Innerhalb Form

: Somit entstehen die Formkanten für Ausblenden, Zunahme und Mindern.

2

Markierter Bereich (blau):

  • Ausblend-Breite
    Anzahl an Maschen, welche mit einer anderen Strickart ersetzt werden sollen.
  • Ausblend-Inhalt
    Auswahl der gewünschten Strickart für die angegebene Ausblend-Breite

Zunahme

Verbreiterung eines Strickteiles

1

Stufenbreite bei Zunahme

: Zunahme nur 1 Nadel

2

Stufenhöhe bei Zunahme

= Anzahl Reihen zwischen zwei Zunahme-Stufen

: Stufenhöhe ist beliebig.

Zunahmebreite

Abhängig vom ausgewählten Zunahmemodul

: Bei Zunahme um 1 Nadel mit dem Modul Zunahme, Standard ist die Zunahmebreite standardmäßig 1.

Minderung

Verschmälerung eines Strickteiles

: Beim Umhängen von Maschen entstehen Doppelmaschen (Deckblume).

1

Stufenbreite

  • 1-Nadel (Masche) Minderung
  • 2-Nadeln (Maschen) Minderung
  • 3-Nadeln (Maschen) Minderung
  • Ab einer Minderung größer als 4-Nadeln (Maschen) wird abgekettelt

2

Stufenhöhe

= Anzahl Reihen zwischen zwei Minder-Stufen

: Stufenhöhe ist beliebig.

Minderbreite

Abhängig von der Strickart des Grundmusters

Regeln für einen Schnitt Raglanärmel in der Strickart RL

Formattribute

Regeln

Strickart

Rechts - Links

Stufenbreite bei Zunahme

1 Nadel (Masche) pro Strickreihe

Stufenhöhe bei Zunahme

Beliebig

Reihenanzahl ohne Formänderung

Beliebig

Stufenbreite bei Minderung

1 - 3 Nadeln (Maschen)

Stufenhöhe bei Minderung

Beliebig

Minderbreite

Beliebig

Ausblendbreite

Beliebig

Strickart für Ausblenden

Masche vorne mit Umhängen (Standard)

    9
    In der Multifunktionsleiste Start unter Vorschau auf die Taste Fadenführer klicken.
  1. Dokumentfenster Neues Muster xx wird als Ansicht geöffnet und die Multifunktionsleiste Fadenführer erscheint.

Fadenführer-Farbe als Hintergrund

Wechseln der Anzeige zwischen den unterschiedlichen Musterfarben

: Nur bei bestimmten Musterfarben möglich.

Ausstricken anzeigen

inaktiv

Ausstricken der Fadenführer wird in Grafik nicht angezeigt.

aktiv

Ausstricken der Fadenführer wird in Grafik angezeigt.

: Das Ausstricken wird als Markierungen mit Richtungsangabe auf der entsprechenden Seite des Bereiches angezeigt.

    10
    Mit Taste Fadenführer -> Fadenführer anzeigen -> Registerkarte Verfügbare Garne und Fadenführer das Toolfenster öffnen

    11
    Gewünschten Fadenführer selektieren.
    12
    Folgende Änderungen vornehmen:
    13
    Änderungen übernehmen:
    Gruppe Bearbeiten -> Übernehmen
    - oder -
    Gruppe Bearbeiten -> Übernehmen und schließen

Synchronisieren

Übernimmt die Änderungen aus dem Designmuster in die geöffnete Fadenführer-Ansicht und synchronisiert beide Ansichten auf den aktuellen Musterzustand.

Übernehmen

Übernimmt Änderungen für Fadenführer ins Designmuster. Andere Änderungen (zum Beispiel der Farbparameter) werden sofort wirksam.

Übernehmen und schließen

Übernimmt Änderungen für Fadenführer ins Designmuster und schließt die Ansicht. Andere Änderungen (zum Beispiel der Farbparameter) werden sofort wirksam.

Abbrechen und schließen

Verwirft die Änderungen und schließt die Fadenführer-Ansicht.

Schließen Sie mit Abbrechen und schließen falls Sie die Fadenführer-Ansicht nur zur Kontrolle geöffnet haben.

Erklärung zum Toolfenster Fadenführer:

1

Registerkarte Verfügbare Garne und Fadenführer

5

Auf Fadenführerschienen gesetzte Fadenführer bezüglich der Platzierung auf der linken Seite / rechten Seite zurück ins Magazin legen.

: Nur die Fadenführer des Musters – Ausnahme sind die Fadenführerfarben, welche fix einer Schiene zugeordnet sind.

Die Technik-Fadenführer laut Standard-Vorbelegung den Fadenführerschienen zuweisen.

Auf Fadenführerschienen gesetzte Fadenführer zurück ins Magazin 'undefiniert' legen.

: Nur die Fadenführer des Musters.

Die Fadenführer aus dem Magazin den Fadenführerschienen zuweisen.

Unbenutzte Technikfarben anzeigen

In der Grafik der Fadenführerschienen werden nur die im Muster verwendeten Technikfarben angezeigt.

In der Grafik der Fadenführerschienen werden auch die nicht verwendeten Technikfarben angezeigt.

6

Anzeige der Fadenführer für Garn- / Magazinfarben bezüglich der Platzierung auf der linken Seite bei der Schienenbelegung.

: Fadenführer sind noch keiner Schiene zugeordnet, aber werden bei der Zuordnung auf der linken Seite positioniert.

7

Anzeige der Fadenführer für Garn- / Magazinfarben bezüglich der Platzierung auf der rechten Seite bei der Schienenbelegung.

: Fadenführer sind noch keiner Schiene zugeordnet, aber werden bei der Zuordnung auf der rechten Seite positioniert.

8

Anzeige der Fadenführer für Garn- / Magazinfarben undefiniert.

: Fadenführer haben keine Zuordnung zu einer Schiene und zu einer Seite (links/rechts)

9 / 10

Freigabe zur Belegung der Schiene mit einem Fadenführer links / rechts

Keine Freigabe zur Belegung der Schiene mit einem Fadenführer links / rechts

10 / 11

Grafische Darstellung der Fadenführerschienen mit den verwendeten Fadenführertypen auf der linken / rechten Seite und Angabe der jeweiligen Farben.
Dies ergibt die Fadenführergrundstellung links / rechts.

Eingabebereich für selektierten Fadenführer

13

Als verwendet markieren

Fadenführerposition ist frei zur Belegung

Fadenführerposition ist nicht frei zur Belegung

: Zum Beispiel beim Einfügen von Sintral-Funktionen, in welchen Fadenführer verwendet werden.

Position

Angabe der Fadenführerposition einer Fadenführer-Farbe

Typ

Beschreibung

Kommentar zu einem Fadenführer

: Wird im Sintral in der Tabelle der Fadenführer eingetragen.

14

Musterfarbe (nach Expandieren)

Anzeige der Musterfarbe des selektierten Fadenführers

Technikfarbe

Anzeige der Technikfarbe eines selektierten Technik-Fadenführers

Klemmtiefe

Abzug der Klemm-Schneidnadel
Befehl: NCC=n (n= -10 bis 10)

15

Vor Anfang einstricken

Selektierter Fadenführer wird nicht in Funktion Einstricken vor Anfang eingestrickt.

Selektierter Fadenführer wird in Funktion Einstricken vor Anfang eingestrickt.

Auf Gegenseite einstricken

Ein Fadenführer bleibt auf Grund seiner Grundstellung auf der entsprechenden Seite.

Ein Fadenführer wird vor dem Anfang auf die Gegenseite seiner Grundstellung gestrickt.

: Verwendung:
Bei MC mit einseitigem Klemm-Schneiden.

Abstellen am:

  • Formrand
  • SEN-Rand

16

Eingriffswert [mm]

Links (Ua)

Wert der Eingriffsweite für die linke Seite

Rechts (Ub)

Wert der Eingriffsweite für die rechte Seite

Kastenbreite [mm]

Angabe in Abhängigkeit des unter Typ angegebenen Fadenführer-Typs

: Keine Eingabe möglich!

17

Randfixierung

Auswahl der Strickart für die Randfixierung (Modul)

Minimaler Abstand

Abstand für die Randfixierung in Reihen

18

Fully Fashion-Übergang flotten

Ein Fadenführer wird am Ende entsprechend der Einstellung in der Garnfeldzuordnung in die Grundstellung gebracht.

Ein Fadenführer wird am Ende in seine Grundstellung gefahren ohne stricken.

: Verwendung:
Bei technischen Gestricken mit Schussfaden.

An den Formrand nach EAY/S0Y (YG:nF;)

Fadenführer wird nicht an den Zählern #L und #R abgestellt.

Fadenführer wird an den Zählern #L und #R abgestellt und folgt der Form.

Von 'Klemme öffnen' ausnehmen (Y-RALL( n ))

Selektierter Fadenführer wird in der Funktion Y-RALL mitverwaltet.

Selektierter Fadenführer wird aus der Funktion Y-RALL herausgenommen und kann über eine Wertangabe (Reihen) bei Farbparameter unter neu definiert werden.

: Für alle Fadenführer wird standardmäßig in der Funktion Y-RALL nach ca. 25 Reihen die Klemme geöffnet.

Zusätzliche Registerkarten:

2

Strickbereiche (SEN)

Arbeiten mit mehreren SEN-Bereichen

  • Maschinen ohne Kamm
  • Maschinen mit Kamm, aber ohne Kammverwendung

3

Tandem (YLR)

Änderung der Fadenführergrundstellung bei Tandem-Maschinen

4

Fournisseure gruppieren

Verwendung beim Arbeiten mit Fournisseuren

: Zur Verwendung der Fournisseure müssen Sie diese im Dialog Konfiguration -> Registerkarte Maschinenattribute unter Elektronische Fournisseure definieren.

    14
    Eventuell zur Kontrolle des Designmusters vor der Weiterbearbeitung als Vorschau die Expandierte Symbol-Ansicht mit Taste Symbol öffnen
      - und / oder -
    Expandierte Gestrick-Ansicht mit Taste Gestrick öffnen

Expandierte Symbol-Ansicht

  1. Das gewünschte Muster ist selektiert.
    1
    In der Multifunktionsleiste unter Vorschau die Taste Symbol klicken.

: Ein zusätzliches Dokumentfenster mit expandierter Darstellung des Designmusters erscheint.

    2
    Das Dokumentfenster mit in der Registerkarte Mustername…. schließen.

Designmuster

Expandierte Symbol-Ansicht

: Die, mit der Taste Symbol geöffnete, expandierte Symbol-Ansicht ist schreibgeschützt.

Expandierte Gestrick-Ansicht

  1. Das gewünschte Muster ist selektiert.
    3
    In der Multifunktionsleiste unter Vorschau die Taste Gestrick klicken.

: Ein zusätzliches Dokumentfenster mit der Gestrickdarstellung des Designmusters erscheint.

    4
    Dokumentfenster mit in der Registerkarte Mustername…. schließen.

Gestrick-Ansicht

Optionen in der Statusleiste

Aufgeklappt

Expandierte Gestrick-Ansicht mit strickenden und nichtstrickenden (Umhängen, Abwerfen u.s.w.) Reihen anzeigen

Zusammengefallen

Expandierte Gestrick-Ansicht nur mit strickenden Reihen anzeigen

Verzug berechnen

Maschenverzug berechnen, um dadurch eine realistische Gestrickdarstellung zu erhalten.

Anzeige im Maschendichteverhältnis

Expandierte Gestrick-Ansicht in angegebenem Maschenverhältnis anzeigen

Fallmaschen nicht auflösen

Fallmaschen werden angezeigt.

Schutzreihen anzeigen

Anzeige der Schutzreihen

Trennfaden ziehen

Anzeige des Trennfadens

Garntextur

Anzeige einer gewählten Garntextur aus dem Garn-Explorer

Hintergrund

Hintergrundfarbe für Expandierte Gestrick-Ansicht setzen

: Die mit der Taste Gestrick geöffnete Ansicht ist schreibgeschützt.

    15
    Technik-Bearbeitung starten:

: Tipp
Fadenführerweg in der „Technikansicht“ öffnen :
Der Fadenführer für den Schutzfaden 1 (#205) wird nach dem Anfang geklemmt und am Ende bei den Schutzreihen mit dem Modul Flottung, Verriegeln, Gestrickrand aus Konfiguration wieder hereingebracht.

Technik-Bearbeitung eines einzelnen Musters:

    1
    In der Multifunktionsleiste Start unter Muster das gewünschte Muster für die Technik-Bearbeitung auswählen.
    - oder –
    Im Toolfenster Muster das gewünschte Muster mit Doppelklick öffnen.
    2
    Mit Taste in der Multifunktionsleiste Start unter Technik für das ausgewählte Muster die Technik-Bearbeitung starten.

: Im Dokumentfenster Mustername … wird das Resultat in einer nicht schreibgeschützten Symbol-Ansicht angezeigt.

    3
    Dokumentfenster mit in der Dokumentregisterkarte Mustername…. schließen.
    : Die Daten gehen nicht verloren und können jederzeit mit Taste Symbol wieder in einem Dokumentfenster angezeigt und geändert werden.
  1. Im Toolfenster Muster wird hinter dem Mustername mit dem Symbol die erfolgreiche Technik-Bearbeitung angezeigt.

Anzeige der erfolgreichen Technik-Bearbeitung

Veraltete Technik-Bearbeitung

: Durch Änderungen im Designmuster wird die bereits durchgeführte Technik-Bearbeitung verworfen.

Darstellung der Ansichten

Designmuster

Symbol-Ansicht nach Technik

(nicht schreibgeschützt)

Vor der Technik-Bearbeitung:
Im Designmuster werden nur die Strickreihen angezeigt.

Nach der Technik-Bearbeitung:
In der Symbolansicht werden die Strickreihen und die Umhängereihen angezeigt.
Die in den Modulen enthaltenen Daten wie Versatzangaben, Warenabzug, Schlittenrichtung usw. werden in die entsprechenden Steuerspalten eingetragen.

: Das Muster wird komplett mit allen Technikregeln durchlaufen und geprüft.

: Mit der Taste Gestrick können Sie nach der Technik-Bearbeitung eine schreibgeschützte Maschendarstellung (Gestrickansicht) öffnen.

: Die Änderungen nach der Technik-Bearbeitung gehen bei wiederholter Technik-Bearbeitung verloren.

Mehrfachauswahl von Mustern für die Technik-Bearbeitung:

Sie können mehrere Muster für die Technik-Bearbeitung auswählen, um somit den Bearbeitungsschritt schneller durchzuführen.

  1. Mehrere Muster sind erstellt.
    1
    In der Multifunktionsleiste Start unter Mehrfach-Bearbeitung die Taste Bearbeitung drücken.

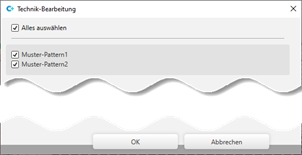

  1. Der Dialog Technik-Bearbeitung wird angezeigt.
    2. 2
    Gewünschte Auswahl vornehmen.

: Für ausgegraute Muster kann die Technik-Bearbeitung nicht durchgeführt werden, da gegebenenfalls Daten fehlen.

    3
    Dialog mit OK schließen.
  1. Die Technik-Bearbeitung wird automatisch durchgeführt und mit Symbol im Toolfenster Muster angezeigt.
    2. 4
    Die Dokumentfenster mit in der Dokumentregisterkarte Mustername…. schließen.
    : Die Daten gehen nicht verloren und können jederzeit mit der Taste Symbol wieder in einem Dokumentfenster angezeigt und geändert werden.
  1. Im Toolfenster Muster werden hinter den Musternamen mit dem Symbol die erfolgreiche Technik-Bearbeitungen angezeigt.
    16
    Sintral erstellen.

Strickprogramm für ein einzelnes Muster erzeugen:

  1. Das Muster ist ohne Probleme durch die Technik-Bearbeitung.
    1
    In der Multifunktionsleiste Start unter Muster das gewünschte Muster zum Strickprogramm erzeugen auswählen.
    - oder –
    im Toolfenster Muster das gewünschte Muster mit Doppelklick öffnen.
    2
    Mit Taste in der Multifunktionsleiste unter Sintral den Bearbeitungsschritt starten.
  1. Die Dateien *.sin / *.jac / *.setx des aktiven Musters werden erstellt.

Die Programmteile können mit folgenden Tasten angezeigt werden:

Sintral

Anzeige der Sintral-Datei

Jacquards

Anzeige der Jacquard-Datei gepackt

MC-Setup

Anzeige der Setup-Datei

Strickprogramme für mehrere Muster erzeugen:

: Sie können mehrere Muster für den Bearbeitungsschritt Strickprogramm erzeugen auswählen, um somit den Bearbeitungsschritt schneller durchzuführen.

  1. Mehrere Muster oder ein Auftrag mit mehreren Mustern sind erstellt und die Technik-Bearbeitung für alle Muster durchgeführt.
    1
    In der Multifunktionsleiste Start unter Mehrfach-Bearbeitung die Taste Strickprogramm erzeugen drücken.
  1. Toolfenster Strickprogramm erzeugen wird angezeigt.
    2. 2
    Gewünschte Auswahl vornehmen.
  2. Für ausgegraute Muster kann die Bearbeitung Strickprogramm erzeugen nicht durchgeführt werden, da gegebenenfalls Daten fehlen.
    3. 3
    Dialog mit OK schließen.
  1. Der Bearbeitungsschritt wird für die Auswahl automatisch durchgeführt und die Muster mit Symbol im Toolfenster Muster gekennzeichnet.
    17
    Sintral-Check starten.

Sintral-Check für ein einzelnes Muster:

  1. Bearbeitungschritt Strickprogramm erzeugen wurde durchgeführt, somit sind die Dateien *.sin / *.jac / *.setx für ein Muster erstellt.
    1
    In der Multifunktionsleiste Start unter Muster das gewünschte Muster für den Sintral-Check auswählen.
    - oder –
    im Toolfenster Muster das gewünschte Muster mit Doppelklick öffnen.
    2
    Mit Taste Sintral-Check den Sintral-Check starten.
  1. Der Dialog Sintral-Check erscheint.
    2. 3
    Mit Taste START die Simulation starten.
  1. Meldung Simulation OK erscheint
    4
    Den Dialog mit X schließen.
    5
    Weiter mit dem nächsten Muster.

Sintral-Check für mehrere Muster durchführen (Mehrfachauswahl):

Sie können mehrere Muster für den Bearbeitungsschritt

Sintral-Check auswählen, um somit den Bearbeitungsschritt schneller durchzuführen.

  1. Mehrere Muster oder ein Auftrag mit mehreren Mustern sind erstellt und Bearbeitungsschritte bis Strickprogramm erzeugen durchgeführt.
    1
    In der Multifunktionsleiste Start unter Mehrfach-Bearbeitung die Taste Sintral-Check... drücken.
  1. Toolfenster Sintral-Check wird angezeigt.
    2. 2
    Gewünschte Auswahl vornehmen.

: Für ausgegraute Muster kann der Sintral-Check nicht durchgeführt werden, da gegebenenfalls Daten fehlen.

    3
    Dialog mit OK schließen.
  1. Der Bearbeitungsschritt wird für die Auswahl automatisch durchgeführt und die Muster mit Symbol im Toolfenster Muster gekennzeichnet.
    18
    Strickprogramm extrahieren.
  1. Programm für die Strickmaschine wird erstellt: CMS530.Pattern-1.zip.

Extrahieren eines einzelnen Musters(*zip) und speichern:

  1. Bearbeitungschritt Strickprogramm erzeugen wurde durchgeführt, somit sind die Dateien *.sin / *.jac / *.setx für ein Muster erstellt.
  2. Der Sintral-Check wurde durchgeführt.
    1
    In der Multifunktionsleiste Start unter Muster das gewünschte Muster zum Extrahieren auswählen.
    - oder –
    im Toolfenster Muster das gewünschte Muster mit Doppelklick öffnen.
    2
    In der Multifunktionsleiste Start unter Sintral die Taste Extrahieren drücken.
  1. Der Dialog Speichern unter wird geöffnet.
    2. 3
    Eventuell Dateinamen ändern.
    4
    Gewünschten Pfad für die *.zip-Datei auswählen:
  • Lokales Laufwerk
  • USB-Speicherstick
  • Netzlaufwerk
    5
    Dialog mit Taste Speichern schließen.
  1. Nachdem Erstellen des zip-Files kann dieses in der Maschine eingelesen und gestrickt werden.

Mehrfachauswahl von Mustern / Aufträgen für Extrahieren:

Es können mehrere Muster oder Aufträge für den Bearbeitungsschritt Extrahieren... ausgewählt werden, um somit den Bearbeitungsschritt schneller durchführen zu können.

  1. Mehrere Muster sind erstellt.
  2. Bearbeitungsschritte bis Strickprogramm erzeugen , besser bis Sintral-Check... sind durchgeführt.
    1
    In der Multifunktionsleiste Start unter Mehrfach-Bearbeitung die Taste Extrahieren drücken.
  1. Der Dialog Ordner suchen wird geöffnet.
    2. 2
    Bestehenden Ordner wählen.
    - oder –
    Mit der Taste Ordner erstellen einen neuen Ordner auf gewünschtem Pfad anlegen.
    3
    Ordner selektieren.
    4
    Dialog mit OK schließen.
  2. Hinweis erscheint: Folgende Dateien wurden erfolgreich extrahiert.
  3. Für ausgegraute Aufträge / Muster kann der Bearbeitungsschritt Extrahieren... nicht durchgeführt werden, da gegebenenfalls Daten fehlen.
    4. 5
    Dialog mit OK schließen.
  1. Die extrahierten Strickprogramme liegen im Ordner und können nun in Maschine eingelesen werden.
    19
    Strickprogramm in die Maschine laden.

: Die extrahierte Datei CMS530.Pattern-1.zip kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
