Schritt für Schritt zum Muster 'Pattern-7'

Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.

1: Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.

2: Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben zum Zeichnen des Motivs auswählen:

Garnfarben:

: Fadenführer werden nicht automatisch auf den Fadenführerschienen platziert.
Die Fadenführergrundstellung wird bei der Technik-Bearbeitung ermittelt.

3: Im Designmuster das gewünschte Motiv zeichnen.

Beispiel mit 3 Garnfarben ohne Form
	Musterausschnitt : Für die Garnfarbe #1 (weiß) gibt es in der Tabelle Farbparameter einen Tabelleneintrag. Dies bedeutet, dass für die weiße Farbe links und rechts nur eine Vorgabe in der Tabelle Farbparameter vorgenommen werden kann.

	: Im Designmuster wird z.B. auf der linken Seite die Garnfarbe #1 getauscht zu Garnfarbe #3. Somit wird in der Tabelle Farbparameter ein Tabelleneintrag für die Garnfarbe #3 eingetragen. Dies bedeutet, dass für die linke und rechte Seite des Motivs verschiedene Vorgaben in der Tabelle Farbparameter vorgenommen werden können. Hinweis: Anstelle der Verwendung einer neuen Garnfarbe, kann auch für die Garnfarbe #1 eine Unterfarbe angelegt werden.

4: Im Designmuster eventuell das Motiv entsprechend anpassen.

5: Zum Erstellen eines projektbezogenen Linienschnitts im Toolfenster die Registerkarte Schnitte auswählen.

6: Mit RMT das Kontextmenü öffnen -> Neuen Schnitt in Größe M erstellen… auswählen.

Toolfenster Neuer Linienschnitt wird geöffnet.

7: Gewünschte Eingaben vornehmen:

Schnittname : beliebig
Eingabeformat : Masche

8: Mit Taste OK bestätigen.

Neuer Linienschnitt (Grundschnitt) wird in der Registerkarte Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.

: Die Standard-Attribute werden für die Schnittkanten des Linienschnitts verwendet.
Menü Datei -> Optionen -> Linienschnitt -> Optionen für neuen Linienschnitt

9: Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste Schnittbearbeitung unter Eigenschaften die Taste Linientabelle anklicken.
- oder -
Im Dokumentfenster Neuer Schnitt xx [Größe x] die angezeigte Grafik verwenden.

: Die Methode (Tabelle oder Grafik) zur Erstellung eines projektbezogenen Linienschnitts ist frei wählbar, da die Ansichten immer synchron aktualisiert werden.

10: Neue Schnittlinien in Tabelle einfügen und gewünschte Werte für den Grundschnitt eingeben.

Den Schnittlinien werden die Standard-Attribute aus Konfiguration zugeordnet.

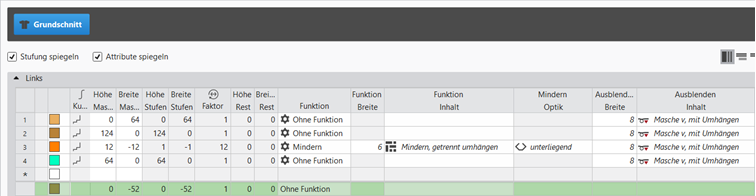

Beispiel: Linienschnitt für Pattern-7

Grundschnitt: Vorderteil ohne Ausschnitt

Regeln zur Erstellung einer Form für die Strickart RL:

Beispiel Vorderteil:

Formattribute	Regeln / Mögliche Einstellungen
Strickart:	Rechts - Links
Stufenbreite bei Zunahme	1 Nadel (Masche) pro Strickreihe
Stufenhöhe bei Zunahme	Beliebig
Reihenanzahl ohne Formänderung	Beliebig
Stufenbreite bei Minderung	1 - 3 Nadeln (Maschen)
Stufenhöhe bei Minderung	Beliebig
Ausblendbreite	Beliebig
Strickart für Ausblenden	Masche vorne mit Umhängen
Abkettel Breite:	Stufung > 3 Maschen
Abkettel-Methoden	Abketteln, Struktur, einflächig Abketteln, RL, 01 Abketteln, RL, 02

11: Den Schnittlinien die gewünschten Attribute zuordnen.

12: Im Toolfenster Schnitte den erstellten Schnitt mit LMT selektieren.

13: Kontextmenü öffnen -> Schnitt positionieren -> Mustername auswählen.

Der Schnitt liegt schwebend im ausgewählten Grundmuster.

14: Zum Positionieren des Schnittes die Taste im Dokumentenfenster aktivieren.

15: Gegebenenfalls Technik- Bearbeitung durchführen..
: Nach Durchführung der Technik- Bearbeitung können Sie das Resultat der automatischen Aufarbeitung betrachten und abwägen, ob Korrekturen / Optimierungen erforderlich sind.

16: Zurück zum Designmuster , um musterbezogene Änderungen vorzunehmen.

17: Hierfür das Toolfenster Fadenführer öffnen.

18: In der Tabelle Farbparameter gegebenenfalls gewünschte Änderungen in den folgenden Gruppen vornehmen:

Ein-/Ausstricken
Intarsia-Bindung
Randbearbeitung

19: Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:

Maschenlänge (NP)
Hauptabzug (WMF)
Geschwindigkeit (MSEC)

20: Gegebenenfalls im Dialog Konfiguration in der Registerkarte Fadenführer gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.

Zur Optimierung der Produktionszeit werden mehrere Fadenführer durch die Technikbearbeitung (Strickfolge) in einem System zusammengefasst.

:
Die Fadenführer werden nur dann zusammengefasst, wenn dies aufgrund der Farbfeldabstände möglich ist.
Das Resultat ist nach Technikbearbeitung in der Symbolansicht sichtbar.

Möglichkeiten im Dialog Konfiguration

1: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

2: Registerkarte Fadenführer auswählen .

3: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.


1	Methode des Zusammenfassens
			Nicht zusammenfassen (Standardvorgabe)
			Kein automatisches Zusammenfassen der Fadenführer. : Hohe Laufzeit durch regelmäßigen Strickablauf bei Intarsia. Schöne, gleichmäßige Bindung an den Farbfeldrändern
		Zusammenfassen mit hoher Produktivität
		Automatisches Zusammenfassen der Fadenführer, wobei das Resultat nicht beeinflussbar ist. : Kürzeste Laufzeit mit eventuellen Problemen bei der Intarsia-Bindung (Fang) am Farbfeldrand.
		Gleichermäßiger Strickrhythmus
		Sichere Fadeneinlage bei Farbzunahme
		Automatisches, gleichmäßiges Zusammenfassen der Fadenführer mit optimiertem Strickablauf zur sicheren Fadeneinlage der Fangbindung. : Gleichmäßige Intarsia-Bindung am Farbfeldrand wird erreicht. Reduzierte Laufzeit ohne Probleme bei der Intarsia-Bindung (Fang)
		Gleichermäßiger Strickrythmus und sichere Fadeneinlage
2	Reihen mit CAs
		Einbeziehen wenn Zusammenfassen aktiv ist
				Musterreihen mit CA-Einträgen werden beim Zusammenfassen nicht berücksichtigt
				Musterreihen mit CA-Einträgen werden beim Zusammenfassen berücksichtigt : Wird anhand eines CAs zusammengefasst, so werden dies Musterreihen gegebenenfalls optimiert zusammengefasst.
3	NPJ beim Zusammenfassen der Fadenführer erlauben
		NPJ erlaubt (Standardeinstellung) Resultat: Zwei Farbbereiche dürfen aufgrund der Abstände und den unterschiedlich definierten Festigkeiten (NP) durch die Technikbearbeitung zusammengefasst werden.
		NPJ erlaubt ist deaktiviert Resultat: Zwei Farbbereiche dürften aufgrund der Abstände zusammengefasst werden. Wegen den unterschiedlich definierten Festigkeiten (NP) werden diese Farbbereiche durch die Technikbearbeitung nicht zusammengefasst.
4	Zusätzlicher Fadenführerabstand für Korrekturen an der Maschine (YC/YCI)
	1/16 Zoll				Sicherheitsabstand einstellen, um Korrekturen an der Maschine (YC/YCI im Setup) durchführen zu können. Standardwert: 0 : Besonders bei gröberen Feinheiten kann ein geringerer Fadenführerabstand eingestellt werden.

21: Technik- Bearbeitung starten.
Mit Taste Symbol-Ansicht nach Technik-Bearbeitung anzeigen.

Die Fadenführer werden nach den eingestellten Vorgaben und den Intarsia-Regeln (konstruktive Gegebenheiten der I-Fadenführer auf der Maschine) automatisch zusammengefasst.

Einstellung im Dialog Konfiguration

4: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

5: Registerkarte Weitere Einstellungen auswählen.

6: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen:

Fadeneinlage :
Nicht zusammenfassen ist aktiv

7: Technik- Bearbeitung starten.

Die Fadenführer werden nicht automatisch zusammengefasst. Dies entspricht einem schönen, gleichmäßigen Intarsia-Strickablauf mit hoher Maschinenlaufzeit.
