Beispiel 3: Color Arrangement zum Ändern der Struktur für eine Suchfarbe

Mit diesem Color Arrangement CA3 soll die Struktur im Designmuster (Basismuster) für einenFarbbereich (=Suchfarbe) geändert werden, ohne das Basismuster umzuzeichnen.

Color Arrangement CA3 erstellen:

Das Muster-Projekt von Muster Pattern-7 ist geöffnet.
Muster im Designmuster ist aktiv.

: Zum Zeichnen des Grundmusters wurden Farben aus der Tabelle Garnfarben verwendet.

1: Gegebenenfalls Muster-Projekt unter neuem Namen speichern.

2: In der Steuerspalte Musterreihe die ersten 2 Musterreihen selektieren.

3: Cursor im Musterbereich platzieren.

4: Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
- oder -
Direkt auf in der Multifunktionsleiste klicken.

Der Color Arrangement Editor mit dem Original ‚Standardstrickablauf‘ der 2 selektierten Musterreihen wird geöffnet.

Resultat nach Technik-Bearbeitung

Standardstrickablauf aus Original CA
Fadenführer nicht zusammengefasst
Struktur vom Designmuster (Basismuster) aus den entsprechenden Quellreihen

: Dieser Strickablauf ist auch mit ‚Normal-Fadenführer‘ strickbar, da nie mehr als ein Fadenführer an einer Position steht und auch kein Fadenführer einen anderen passieren muss.

Die Farben (= Fadenführer) aus dem ‚ausführenden Bereich‘ des CA‘s werden entsprechend der Anzahl der Stricksysteme der gewählten Maschine abgearbeitet.

Suchbereich:
Das Symbol (Standardeintrag) wiederholt die Nadelaktion aus der Quellreihe im gesamten Farbbereich von links nach rechts
Ausführender Bereich:
Anhand des Symbols wird die zugehörige Nadelaktion aus der Quellreihe des Designmusters entsprechend der Suchfarbe ausgelesen und gestrickt.

5: Gewünschte Struktur z.B. im Farbsegment der Garnfarbe #5 (grün) einzeichnen.

6: Im Toolfenster des CA-Editors zu Registerkarte Nadelaktionen / Farben wechseln.

7: Zum Zeichnen die gewünschten Nadelaktionen auswählen.

Im Beispiel:

Masche vorne mit Umhängen
Masche hinten mit Umhängen

8: Struktur Links-Links in die Farbspalte der Garnfarbe #5 einzeichnen.

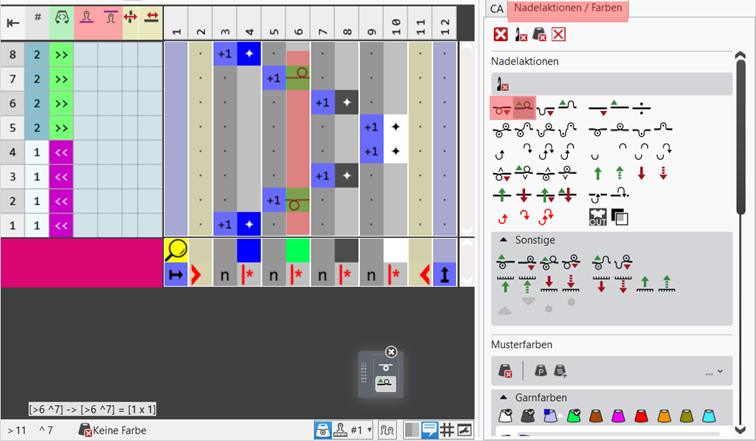

Beispiel: LL-Struktur im Farbsegment der Garnfarbe #5 (grün)

: Die Struktur wurde mit Nadelaktionen gezeichnet, welche die Information ‚automatisches Umhängen‘ beinhalten. Bei der Technik-Bearbeitung wird das Umhängen ins Muster eingetragen.

9: Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
: Der stricktechnische Ablauf kann nicht überprüft werden!

10: Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

- oder -
Toolfenster mit Taste schließen.

11: Abfrage mit gewünschter Taste schließen:

Speichern: Color Arrangement wird lokal im Toolfenster CA abgelegt.
Verwerfen: Änderungen werden nicht gespeichert.
Kopie: Geändertes Color Arrangement wird als Kopie im Toolfenster CA abgelegt.

12: Erstelltes Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.

Möglichkeiten zum Eintragen des Color Arrangements in der Steuerspalte ‚Color Arrangement‘:

Im Toolfenster in der Registerkarte CA das gewünschte CA selektieren
Steuerspalte Color Arrangement: mit RMT das Kontextmenü öffnen.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	CA1 – Bearbeiten… : An Cursorposition in der Steuerspalte Color Arrangement eingetragenes CA wird zur Bearbeitung geöffnet.
	CA1 – Unterfarben im CA aktualisieren : Wird im Designmuster bei einer im CA verwendeten Farbe eine Unterfarbe angelegt und eingezeichnet, so kann diese Unterfarbe im CA mit aufgenommen werden.
	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.
