Beispiel 6: Color Arrangement zum Ändern der Intarsia-Bindung (Randbearbeitung) am Farbfeldrand

Mit diesem Color Arrangement CA6 soll die Intarsia-Bindung (Randbearbeitung) am Farbfeldrand geändert werden.

: Ein Color Arrangement ist für diese Situation nur notwendig, wenn die Intarsia-Bindung nicht als Strickelement ‚Technikmodul‘ im Knit Explorer vorhanden ist.

Color Arrangement CA6 erstellen:

Das Muster-Projekt von Muster Pattern-7 ist geöffnet.
Muster im Designmuster ist aktiv.

: Zum Zeichnen des Grundmusters wurden Farben aus der Tabelle Garnfarben verwendet.

1: Gegebenenfalls Muster-Projekt unter neuem Namen speichern.

2: In der Steuerspalte Musterreihe die ersten 2 Musterreihen selektieren.

3: Cursor im Musterbereich platzieren.

4: Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
- oder -
Direkt auf in der Multifunktionsleiste klicken.

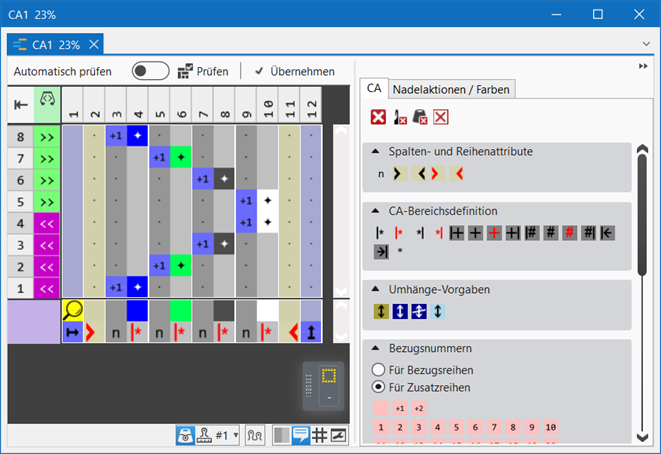

Der Color Arrangement Editor mit dem Original ‚Standardstrickablauf‘ der 2 selektierten Musterreihen wird geöffnet.

Resultat nach Technik-Bearbeitung

Standardstrickablauf aus Original CA
Fadenführer nicht zusammengefasst
Struktur vom Designmuster (Basismuster) aus den entsprechenden Quellreihen
Intarsia-Bindung: Fang vorne, Intarsia-Bindung am Beginn des Farbfeldes (einstrickend) als Standardvorgaben

: Dieser Strickablauf ist auch mit ‚Normal-Fadenführer‘ strickbar, da nie mehr als ein Fadenführer an einer Position steht und auch kein Fadenführer einen anderen passieren muss.

Die Farben (= Fadenführer) aus dem ‚ausführenden Bereich‘ des CA‘s werden entsprechend der Anzahl der Stricksysteme der gewählten Maschine abgearbeitet.

Suchbereich:
Das Symbol (Standardeintrag) wiederholt die Nadelaktion aus der Quellreihe im gesamten Farbbereich von links nach rechts
Ausführender Bereich:
Anhand des Symbols wird die zugehörige Nadelaktion aus der Quellreihe des Designmusters entsprechend der Suchfarbe ausgelesen und gestrickt.

5: Cursor in der Spaltenselektionsleiste positionieren.

6: Mit LMT die Farbspalte im Farbsegement der Garnfarbe #5 (grün) selektieren.

7: An Position ((1)) den Cursor positionieren.

: An Cursorposition (2) wird mit RMT das Kontextmenü nur zum Arbeiten mit Farbsegmenten geöffnet.

8: Mit RMT das Kontextmenü öffnen.

Das Kontextmenü erscheint.

1	Spalte duplizieren		Inhalt der selektierten Spalte kopieren
	Selektierte Spalten duplizieren		Inhalt der selektierten Spalte(n) kopieren Einzelselektion Mehrfach Selektion
2	Leere Spalte links einfügen		Einfügen von Spalte links von der selektierten Spalte
	Leere Spalte rechts einfügen		Einfügen von Spalte rechts von der selektierten Spalte
3		Spalte löschen	Ohne Selektion eine Spalte löschen
		Selektierte Spalte löschen	Mit Selektion eine Spalte löschen Einzelselektion Mehrfach Selektion
4	Möglichkeiten zum Arbeiten mit Farbsegmenten

4	Möglichkeiten zum Arbeiten mit Farbsegmenten
	Segment duplizieren
	Neues Farbsegment links		>	Menü zur Auswahl der Anzahl der einzufügenden Farbsegemente (1-10) nach links in Bezug zur Selektion
	Neues Farbsegment rechts		>	Menü zur Auswahl der Anzahl der einzufügenden Farbsegemente (1-10) nach rechts in Bezug zur Selektion
		Segment löschen	An Cursorposition Selektion
	Segment selektieren		Das Farbsegment an Cursorposition wird selektiert

9: Gewünschte Anzahl an Spalten links und rechts in Bezug zur selektierten Farbspalte der Garnfarbe #5 einfügen / duplizieren.

Im Beispiel:

3 zusätzliche Spalten für die Struktur der gewünschten Intarsia-Bindung links + rechts
: Anzahl an Spalten ist beliebig.

10: Gewünschte Struktur der Intarsia-Bindung z.B. im Farbsegment der Garnfarbe #5 (grün) im ‚Ausführenden Bereich‘ einzeichnen.

11: Im Toolfenster des CA-Editors zu Registerkarte Nadelaktionen / Farben wechseln.

12: Zum Zeichnen die gewünschten Nadelaktionen auswählen.

Im Beispiel:

Masche vorne mit Umhängen
Flottung mit Umhängen nach hinten
Flottung

13: Struktur + Farbe in die Farbspalte der Garnfarbe #5 im ‚Ausführenden Bereich‘ für die Intarsia-Bindung (Randbearbeitung) am Farbfeld einzeichnen.

14: Im ‚Suchbereich‘ einzeichnen:

Garnfarbe #5 ergänzen
Unterhalb der Garnfarbe #5 das Symbol Überbreite ergänzen

Verwendung im Color Arrangements:

Im Suchbereich:

Symbol Überbreite

Spaltenanzahl beliebig
Spaltenanzahl links / rechts kann symmetrisch oder asymmetrisch sein

Für zusätzliche Spalten links und / oder rechts neben der Farbspalte gekennzeichnet mit Wiederholung nach rechts

Im ‚Ausführenden Bereich‘:

In den Spalten mit Symbol sind folgende Einträge möglich:

Kein Eintrag
Eintrag von Farbe und Nadelaktion

Überbreite

Verbreiterung des Farbfeldes um die Anzahl der mit Symbol gekennzeichneten Spalten maximal bis zum Formrand.

:
Spalte (n) mit Symbol deaktiviert die Vorgabe für Randbearbeitung im Dialog Fadenführer.

Überbreite am Formrand

Verbreiterung des Farbfeldes um die Anzahl der mit Symbol gekennzeichneten Spalten auch am Formrand.

:
Farbbereich wird innerhalb Form und über den Formrand hinaus um die angegebene Spaltenanzahl verbreitert. Dabei wird ‚Außerhalb Form‘ auf ‚Innerhalb Form‘ gesetzt.

Beispiel: Struktur für die Intarsia-Bindung (Randbearbeitung) im Farbsegment der Garnfarbe #5 (grün)
: Die Struktur wurde mit Nadelaktionen gezeichnet, welche die Information ‚automatisches Umhängen‘ beinhalten. Bei der Technik-Bearbeitung wird das Umhängen ins Muster eingetragen.
1	Intarsia-Bindung am linken Farbfeldrand einstrickend in der Breite von 3 Nadeln.
2	Intarsia-Bindung am rechten Farbfeldrand einstrickend in der Breite von 3 Nadeln.
Achtung: Durch das Arbeiten mit Symbol wird das Farbfeld verbreitert!!! Diese Verbreiterung hat im nächsten Schlittenhub, abhängig von der Breite der Verbreiterung, zur Folge, dass ein ‚Zuführen‘ des Fadenführers erfolgt.

Beispiel: Modifikation des Color Arrangements zur Vermeidung des Eintrags der automatischen ‚Zuführung‘ des Fadenführers

15: Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
: Der stricktechnische Ablauf kann nicht überprüft werden!

16: Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

- oder -
Toolfenster mit Taste schließen.

17: Abfrage mit gewünschter Taste schließen:

Speichern: Color Arrangement wird lokal im Toolfenster CA abgelegt.
Verwerfen: Änderungen werden nicht gespeichert.
Kopie: Geändertes Color Arrangement wird als Kopie im Toolfenster CA abgelegt.

18: Erstelltes Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.

Möglichkeiten zum Eintragen des Color Arrangements in der Steuerspalte ‚Color Arrangement‘:

Im Toolfenster in der Registerkarte CA das gewünschte CA selektieren
Steuerspalte Color Arrangement: mit RMT das Kontextmenü öffnen.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.


1	Liste aller erstellen Color Arrangements im Muster-Projekt Verwendete CAs Nicht verwendete CAs (können gelöscht werden) : Die Liste entspricht der Anzeige in der Registerkarte CA im Toolfenster
2		CA-Eintrag wird ersetzt mit der Standardvorgabe
		CA-Eintrag wird gelöscht
3	CA1 – Bearbeiten… : An Cursorposition in der Steuerspalte Color Arrangement eingetragenes CA wird zur Bearbeitung geöffnet.
	CA1 – Unterfarben im CA aktualisieren : Wird im Designmuster bei einer im CA verwendeten Farbe eine Unterfarbe angelegt und eingezeichnet, so kann diese Unterfarbe im CA mit aufgenommen werden.
	Color Arrangements automatisch zuweisen : Im definierten Suchbereich werden die Farbabläufe geprüft. Bei Übereinstimmung mit vorhandenen CAs werden diese CAs, wie in den Einstellungen vorgegeben, automatisch in den Bereich eingefügt.
