Schritt für Schritt zum Muster 'Pattern-11'

Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.

1: Zum Erstellen eines projektbezogenen Linienschnitts im Toolfenster die Registerkarte Schnitte auswählen.
- oder -
Einen bestehenden Schnitt laden.

2: Mit RMT das Kontextmenü öffnen -> Neuen Schnitt in Größe M erstellen… auswählen.

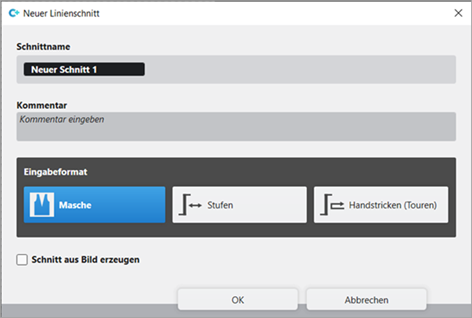

Toolfenster Neuer Linienschnitt wird geöffnet.

3: Gewünschte Eingaben vornehmen:

Schnittname: beliebig
Eingabeformat: Masche

4: Mit Taste OK bestätigen.

Neuer Linienschnitt (Grundschnitt) wird in der Registerkarte Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.

: Es werden für die Schnittkanten des Linienschnitts Standard-Attribute verwendet.
Menü Datei -> Optionen -> Linienschnitt -> Optionen für neuen Linienschnitt

5: Zur Erstellung eines Linienschnittes im Dokumentfenster Neuer Schnitt xx [Größe x] die angedockte Linientabelle mit LMT öffnen.

- oder -
Im Dokumentfenster Neuer Schnitt xx [Größe x] die angezeigte Grafik verwenden.

Tabelle Linienschnitt mit den Werten der Rechteckform wird angezeigt.

: Die Methode (Tabelle oder Grafik) zur Erstellung eines projektbezogenen Linienschnitts ist frei wählbar, da die Ansichten immer synchron aktualisiert werden.

6: Neue Schnittlinien in Tabelle einfügen und gewünschte Werte für den Grundschnitt eingeben.

Den Schnittlinien werden die Standard-Attribute aus Konfiguration zugeordnet.

7: Neue Schnittlinien in Tabelle einfügen und gewünschte Werte für das Schnittelement Halsausschnitt eingeben.

Den Schnittlinien werden die Standard-Attribute aus Konfiguration zugeordnet.

Beispiel: Linienschnitt für Pattern-11

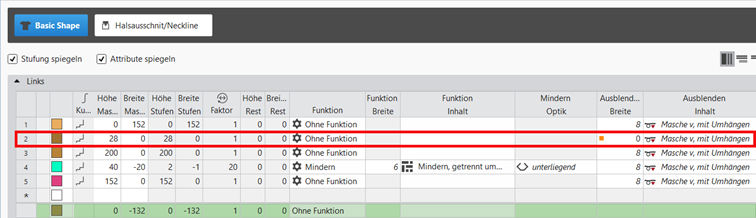

Grundschnitt: Vorderteil

: Schnittlinie 2 mit den Schnittpunkten dient zur Positionierung der Strickbereiche.

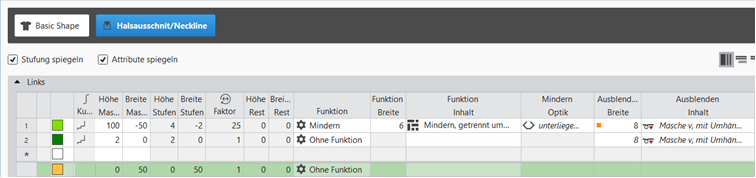

Schnittelement Halsausschnitt (V-Ausschnitt)

Regeln zur Erstellung einer Form für die Strickart RL:

Beispiel Vorderteil:

Formattribute	Regeln / Mögliche Einstellungen
Strickart:	Rechts - Links
Stufenbreite bei Zunahme	1 Nadel (Masche) pro Strickreihe
Stufenhöhe bei Zunahme	Beliebig
Reihenanzahl ohne Formänderung	Beliebig
Stufenbreite bei Minderung	1 - 3 Nadeln (Maschen)
Stufenhöhe bei Minderung	Beliebig
Ausblendbreite	Beliebig
Strickart für Ausblenden	Masche vorne mit Umhängen
Abkettel Breite:	Stufung > 3 Maschen
Abkettel-Methoden	Abketteln, Struktur, einflächig Abketteln, RL, 01 Abketteln, RL, 02

8: Den Schnittlinien im Grundschnitt und im Schnittelement Halsausschnitt die gewünschten Attribute zuordnen.

9: Grafik vom Grundschnitt im Dokumentfenster xx öffnen.

10: In der Multifunktionsleiste Schnittbearbeitung -> Parameter -> Strickbereiche anklicken.

Das Toolfenster Strickbereiche erscheint.


1	Farben	Anzeigefarbe des Strickbereichs im Linienschnitt
2	Beschreibung	Definition eines Strickbereichs
3	Garnfarbe	Zuordnung von: Garnfarbe / Magazinfarbe / Fadenführer-Farbe / Plattierfarben / Mehrsystemfarben
4	Füllelement	Auswahl eines Strickelements Nadelaktion / Struktur / Musterteil zum Füllen des Strickbereichs
5	Anzahl	Höhe des Strickbereichs in Maschenreihen
6	Maschen	Anzeige der Gesamthöhe in Maschen
7	cm	Anzeige der Gesamthöhe in cm : Errechnet anhand der verwendeten Maschendichte aus der Tabelle Maschendichte
8		Zuordnung einer Maschendichte aus dem Toolfenster Maschendichte
9	Color Arrangement	Zuordnung von Color Arrangements
10		Zuordnung einer Maschenlänge für das vordere Nadelbett
		Zuordnung einer Maschenlänge für hintere Nadelbett
		Zuordnung eines Warenabzugswerts
		Zuordnung eines Hilfsabzugswerts
		Zuordnung einer Maschinengeschwindigkeit
11	Liste der Schnitte (Strickteile), in welchen der selektierte Strickbereich verwendet wird. : Mit Taste können Strickbereiche aus entsprechendem Muster gelöscht werden.

11: Im Toolfenster Strickbereiche die gewünschten Strickbereiche anlegen:

Beispiel 1:

Strickbereich RR
Mit anderer Garnfarbe, Struktur, Maschendichte und Maschenlängen

Beispiel 2:

Strickbereich Farbstreifen
Farbstreifen aus zwei Garnfarben
: Für Strickbereiche mit mehreren Vorgaben müssen für die Hauptzeile entsprechende viele Unterzeilen angelegt werden.

Strickbereiche anlegen:

Linienschnitt ist erstellt.
Linienschnitt wird im Dokumentfenster xx angezeigt.
Toolfenster Strickbereiche ist geöffnet.

1: In gewünschter, undefinierter (frei) Tabellenreihe die gewünschten Definitionen vornehmen:

Beispiel 1:

Strickbereich RR
Mit anderer Garnfarbe, Struktur, Maschendichte und Maschenlängen

Beispiel 2:

Strickbereich Farbstreifen
Für Farbstreifen aus zwei Garnfarben
: Für Strickbereiche mit mehreren Vorgaben müssen für die Hauptzeile entsprechende viele Unterzeilen angelegt werden.

Unterzeilen für eine bestehende Hauptzeile anlegen:

2: Gewünschte Hauptzeile selektieren.

3: Mit RMT das Kontextmenü öffnen -> Unterzeile hinzufügen auswählen.

4: Gewünschte Vorgaben in der Unterzeile eintragen.

5: Gegebenenfalls weitere Unterzeilen anlegen.

12: Erstellte Strickbereiche im Grundschnitt an einem Schnittpunkt einfügen.

Erstellte Strickbereiche in den Schnitt einfügen und positionieren:

Schnitt ist als Linienschnitt erstellt.
Strickbereiche sind im Toolfenster Strickbereiche angelegt.
Linienschnitt im Dokumentfenster xx ist geöffnet.

1: Gewünschten Schnittpunkt mit LMT selektieren, welchem der Strickbereich zugewiesen werden soll.

2: Kontextmenü öffnen und Strickbereich zuweisen auswählen.

Auswahlfenster mit der Liste aller Strickbereiche erscheint.
Mehrfach-Selektion ist möglich.

3: Den einzufügenden Strickbereich auswählen.

Strickbereich wird in der zugeordneten Farbe im Linienschnitt am Schnittlinienpunkt positioniert angezeigt.

	Anzeige der Strickbereiche im Dokumentfenster xx einblenden
	Anzeige der Strickbereiche im Dokumentfenster xx ausblenden
	Anzeige der Strickbereiche im Dokumentfenster xx als Garnfarben

4: Den eingefügten Strickbereich positionieren.


1	Strickbereiche zur Änderung des eingefügten Strickbereichs auswählen.
2	Abstand in Maschen in Bezug zum Schnittlinienpunkt festlegen
3	Strickbereich nach unten einsetzen
		Strickbereich wird in Bezug zum Schnittlinienpunkt nach oben eingesetzt
		Strickbereich wird in Bezug zum Schnittlinienpunkt nach unten eingesetzt

Beim Einfügen von mehreren Strickbereichen kann es vorkommen, dass sich Strickbereiche überlappen.
Durch Anordnen der Objekte beeinflussen Sie die Überlappung der Strickbereiche und somit das Motiv im Muster.

Mehrere Strickbereiche sind im Schnitt eingefügt.
Diese Strickbereiche überlappen sich.

1: Gewünschten Strickbereich selektieren.

2: In der Multifunktionsleiste Schnittbearbeitung unter Objekte anordnen die gewünschte Funktion auswählen.
- oder -
Im Dokumentfenster xx im selektierten Strickbereich das Kontextmenü Neu anordnen mit gewünschter Funktion auswählen.

	In den Vordergrund	Selektierter Strickbereich / Schnittelement wird in Bezug zu allen anderen Strickbereichen / Schnittelementen in den Vordergrund (überdeckend) gelegt.
	In den Hintergrund	Selektierter Strickbereich / Schnittelement wird in Bezug zu allen anderen Strickbereichen / Schnittelementen in den Hintergrund (überlagert) gelegt.
	Ebene nach vorne	Selektierter Strickbereich / Schnittelement wird um eine Ebene nach vorne gelegt.
	Ebene nach hinten	Selektierter Strickbereich / Schnittelement wird um eine Ebene nach hinten gelegt.
