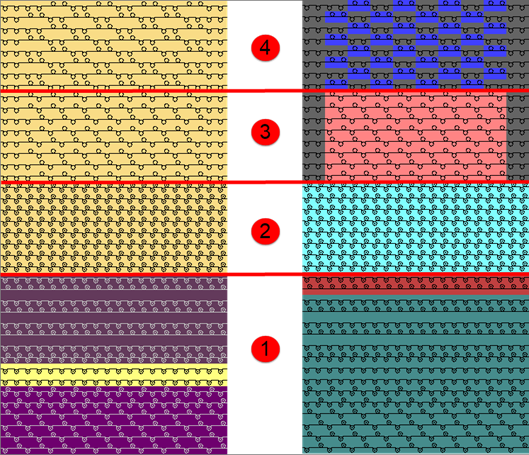

Schritt für Schritt zum Muster ‚Pattern-16‘

  1. Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.
    1
    Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.
    2
    Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben zum Einzeichnen des Randes auswählen.
    3

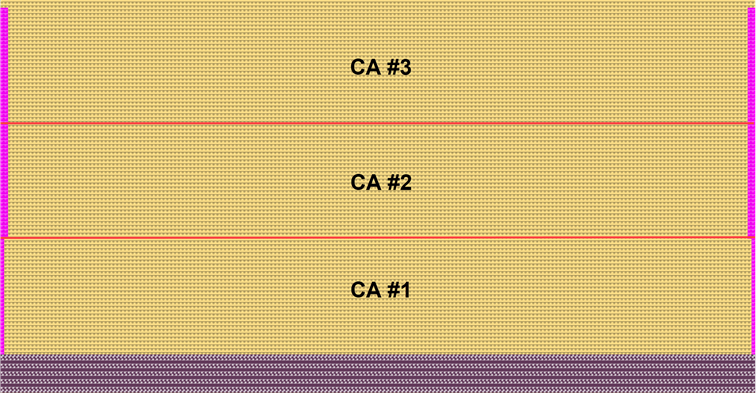

    Im Designmuster den Rand in gewünschter Breite mit z.B. Garnfarbe # 6 einzeichnen.

2

CA#1

Struktur RR mit Schussfaden

  • Rand links / rechts von je einer Nadel

3

CA#2

Struktur Reiskorn mit Schussfaden

  • Rand links / rechts von je zwei Nadeln

4

CA#3

Struktur 2x2 mit Schussfaden

  • Rand links / rechts von je zwei Nadeln

    4
    In der Steuerspalte Musterreihe die gesamte Höhe an Musterreihen für das CA#1 selektieren.
    5
    Cursor im Musterbereich platzieren.
    6
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
    - oder -
    Direkt auf in der Multifunktionsleiste klicken.
  1. Der Color Arrangement Editor mit dem originalen Standardstrickablauf für 2 Musterreihen wird geöffnet.

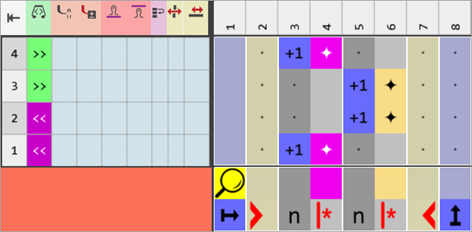

Original für alle 3 Color Arrangements

    7
    Im Original CA#1 die notwendige Anzahl an Spalten im Farbsegment der Garnfarbe #31 einfügen.
    8
    Im ausführenden Bereich die benötigte Anzahl an Reihen einfügen.
    9
    In den Farbsegementen der Garnfarben #6 (pink) und #31 (gelb) mit Nadelaktionen die Struktur einzeichnen.
    10
    Einträge in der Spalte Bezugsnummern korrigieren.
    11
    In den folgenden Steuerspalten Einträge vornehmen:

: Im Dialog Maschine auswählen wird graphisch die Position und der eingestellte Schusseinstreifer-Typ angezeigt.

Über den folgenden Link wird das zugehörige Kapitel in der Hilfe geöffnet:

W-Einstreifer

: Mit der Taste Zurückkehren im Browser gehen Sie kapitelweise zurück.

Über den folgenden Link wird das zugehörige Kapitel in der Hilfe geöffnet:

Einstreifer-Korrektur

: Mit der Taste Zurückkehren im Browser gehen Sie kapitelweise zurück.

Über den folgenden Link wird das zugehörige Kapitel in der Hilfe geöffnet:

Technikreihen sortieren

: Mit der Taste Zurückkehren im Browser gehen Sie kapitelweise zurück.

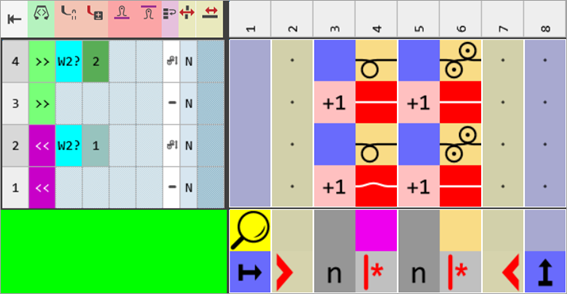

Color Arrangement CA#1

    12
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    13
    Gegebenenfalls bei bereits im Designmuster verwendeten Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

    - oder -
    Toolfenster mit Taste schließen.
    14
    Abfrage mit gewünschter Taste schließen:
    15
    Gegebenenfalls das erstellte Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.
    16
    Anschließend in der Steuerspalte Musterreihe die gesamte Höhe an Musterreihen für das CA#2 selektieren.
    17
    Cursor im Musterbereich platzieren.
    18
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
    - oder -
    Direkt auf in der Multifunktionsleiste klicken.
  1. Der Color Arrangement Editor mit dem Original ‚Standardstrickablauf‘ für 2 Musterreihen wird geöffnet.
    2. 19
    Gegebenenfalls das Color Arrangement umbenennen.
    20
    Das originale Color Arrangement CA#2 wie folgt modifizieren:

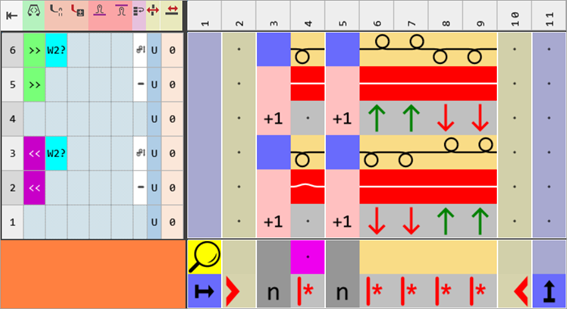

Color Arrangement CA#2

    21
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    22
    Gegebenenfalls bei bereits im Designmuster verwendeten Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

    - oder -
    Toolfenster mit Taste schließen.
    23
    Abfrage mit gewünschter Taste schließen:
    24
    Gegebenenfalls das erstellte Color Arrangement CA#2 über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.
    25
    Anschließend in der Steuerspalte Musterreihe die gesamte Höhe an Musterreihen für CA#3 selektieren.
    26
    Cursor im Musterbereich platzieren.
    27
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
    - oder -
    Direkt auf in der Multifunktionsleiste klicken.
  1. Der Color Arrangement Editor mit dem originalen Standardstrickablauf für 2 Musterreihen wird geöffnet.
    2. 28
    Gegebenenfalls das Color Arrangement umbenennen.
    29
    Original CA#3 wie folgt modifizieren:

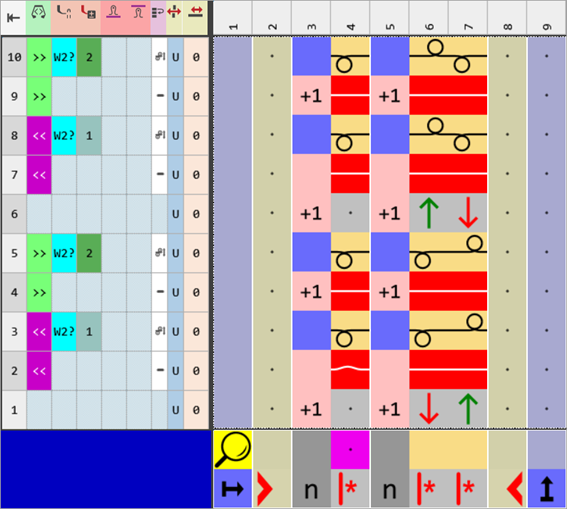

Color Arrangement CA#3

    30
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    31
    Gegebenenfalls bei bereits im Designmuster verwendeten Color Arrangements mit Taste Übernehmen die Änderungen ins Designmuster übernehmen.

    - oder -
    Toolfenster mit Taste schließen.
    32
    Abfrage mit gewünschter Taste schließen:
    33
    Gegebenenfalls das erstellte Color Arrangement CA#3 über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.
    34
    Über die Steuerspalte Rapport (RS) gegebenenfalls in den 3 Musterbereichen zur Verlängerung der einzelnen Strukturen einen Rapport definieren.
    : Auf die Rapporthöhe der Struktur achten!
    35
    In der Multifunktionsleiste Start unter Vorschau auf die Taste Fadenführer klicken.
  1. Dokumentfenster Neues Muster xx wird als Ansicht geöffnet und die Multifunktionsleiste Fadenführer erscheint.
    2. 36
    Über Fadenführer anzeigen den Dialog öffnen.
    37
    Gegebenenfalls gewünschte Änderungen für die Fadenführer-Zuordnung vornehmen.
    38
    Technik- Bearbeitung starten:
    Symbol-Ansicht nach Technik-Bearbeitung anzeigen.

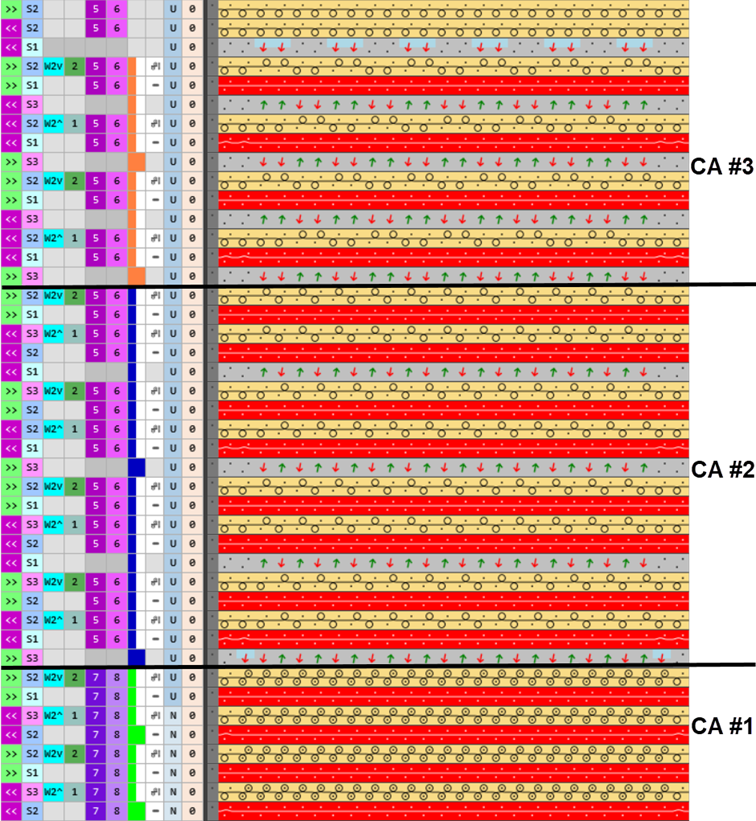

Resultat nach Technik-Bearbeitung

    39
    Sintral erstellen.
    40
    Sintral-Check starten.
    41
    Extrahieren des Strickprogramms.
  1. Programm für die Strickmaschine wird erstellt: CMS530W.Pattern-16.zip.
  2. Strickprogramm in die Maschine laden.

: Die extrahierte Datei CMS530W.Pattern-16.zip kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
