Schritt für Schritt zum Muster ‚Pattern-20‘

Split-Technik

Mit dieser Stricktechnik schließen Sie Löcher, welche durch Umhängen von Maschen entstehen können.

: Folgende Kombinationen sind in einer gemeinsamen Technikreihe ausgeschlossen:

Split-Technik mit Fang
Split-Technik mit RR-Stricktechnik

Stricktechnischer Ablauf


1	Nadelaustrieb Alle Nadeln in Umhängeposition (Masche) Auswahl der Übernahmenadeln nur zum Splitten
2	Fadeneinlage nur in die Nadeln in Umhängeposition
3	Splitmasche auf Übernahmenadel neue Masche auf Nadeln in Umhängeposition
: Eine Masche wird durch Umhängen und Abstricken der halben Masche (= ein Maschenschenkel) geteilt.

Gestrickansicht von vorne

Gestrickansicht von hinten

Anwendung:

Als Stopfmasche:

Durch das Umhängen und Versetzen von Maschen in eine andere Position kann das Resultat eine ‚leere‘ Nadel sein.
An dieser Stelle entsteht beim Stricken der nachfolgenden Strickreihe ein Loch.
Dieses Loch kann durch eine Splitmasche geschlossen werden.

Als Knoten:
Beim Ein- / Ausstricken der Fadenführer bei Stricktechnik Intarsia

Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.

1: Knit Explorer öffnen.

2: Im Knit Explorer unter Strukturmodule -> Standard -> Petinet das Strickelement Petinet, Masche v zum Zeichnen auswählen.

	Name	Gestrickansicht	Symbolansicht
Petinet (Masche unterliegend)	Petinet, Masche v
	Petinet, Masche v
	Petinet, Masche ^
	Petinet, Masche ^
Petinet (Masche aufliegend)	Petinet, Masche v, aufliegend
Petinet (Masche aufliegend)	Petinet, Masche v, aufliegend

3: Gewünschte Struktur ‚Petinet‘ zeichnen.

Darstellung in Garnfarbe	Darstellung in Modulfarbe

4: Gezeichnete Struktur in gewünschter Breite und Höhe selektieren.

5: Aus Selektion erstellen:

Mit STRG + C temporäres Musterteil zum Zeichnen erstellen.
Kontextmenü öffnen -> Selektion -> Musterteil auswählen:
Musterteil wird in Registerkarte Musterteile abgelegt.

6: Musterteil mit Doppelklick öffnen.

7: Nadelaktion Masche hinten mit Umhängen tauschen zu Transparent .
: Somit lassen sich Musterteile besser versetzt einzeichnen, ohne das bereits platzierte Musterteil zu überschreiben.

8: Das Musterteil wie gewünscht in das Grundmuster einzeichnen.

9: Anschließend im Knit Explorer unter Strukturmodule -> Standard -> Petinet, Stopfen/Split -> Petinet, Splitmasche v <= zum Zeichnen auswählen.

	Name	Gestrickansicht	Symbolansicht
Petinet mit Split	Petinet, Splitmasche v, unterliegend
	Petinet, Splitmasche v, unterliegend
	Petinet, Splitmasche v <=
	Petinet, Splitmasche v <=
	Petinet, Splitmasche ^, aufliegend
	Petinet, Splitmasche ^, aufliegend
: Im Knit Explorer in dem Verzeichnis Petinet, Stopfen/Split finden Sie weitere Strickelemente.

10: Struktur für die Diagonale nach rechts und für die Diagonale nach links erstellen.

Musterteil für Diagonale nach links	Musterteil für Diagonale nach rechts

Petinet, Splitmasche v <= alle Nadeln	Petinet, Splitmasche v <= alle Nadeln, gespiegelt
: ACHTUNG Beim Stricken von Split-Technik ist Fang und RR in derselben Technikreihe nicht zulässig!

11: Erstellte Strukturen in gewünschter Breite und Höhe selektieren.

12: Aus Selektion erstellen:

Mit STRG + C temporäres Musterteil zum Zeichnen erstellen.
Kontextmenü öffnen -> Selektion -> Musterteil erstellen... auswählen.
-> Musterteil wird in Registerkarte Musterteile abgelegt.

13: Musterteile umbenennen.

14: Musterteil zum Zeichnen der Diagonale nach links auf der linken Seite im Designmuster selektieren.

15: Zeichenfunktion Multi-Copy auswählen.

16: Diagonale in gewünschter Anzahl in der Höhe nach links zeichnen.

17: Musterteil zum Zeichnen der Diagonale nach rechts selektieren.

18: Mit aktiver Zeichenfunktion Multi-Copy die Diagonale mit gleicher Anzahl in der Höhe nach rechts zeichnen.

19: Die gezeichnete Struktur aus Diagonalen nach links und rechts selektieren.

20: Kontextmenü öffnen -> Selektion -> Musterteil erstellen... auswählen:

Musterteil wird in Registerkarte Musterteile abgelegt.

21: Mit dem erstellten Musterteil die Struktur in der Höhe in das Designmuster einzeichnen.

22: Entsprechend die Diagonalen auf der rechten Seite im Designmuster zeichnen, Musterteil erstellen... aufrufen und das Musterteil ins Muster einzeichnen.

Das Designmuster ist erstellt.

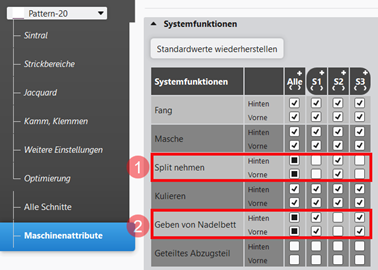

23: Gegebenenfalls in der Multifunktionsleiste das Toolfenster Konfiguration öffnen -> Registerkarte Maschinenattribute auswählen -> unter Systemfunktionen die notwendigen Einstellungen vornehmen:

Umbau der Schlossteile für alle Feinheiten notwendig:

Bei OKC-Maschinen alle Baumuster
Bei EKC-Maschinen bis Baumuster 000

EKC-Maschinen ab Baumuster 001

KEIN Umbau für die Feinheiten ab E10 bis E18 und E6.2 bis E9.2
Umbau für alle groben Feinheiten notwendig



1	Vorgabe der Systeme, in welchen 'Splitten' ausgeführt werden soll.
2	Vorgabe der Systeme, in welchen 'Umhängen' ausgeführt werden soll.
EMPFEHLUNG: Für das System mit den Split-Schlossteilen Geben von Nadelbett deaktivieren.
