Schritt für Schritt zum Muster 'Pattern-1'

Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.

1: Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.

2: ----------------------------------------

3: Gegebenenfalls Technik- Bearbeitung durchführen..
: Nach Durchführung der Technik- Bearbeitung können Sie das Resultat der automatischen Aufarbeitung betrachten und abwägen, ob Korrekturen / Optimierungen erforderlich sind.

4: Zurück zum Designmuster , um musterbezogene Änderungen vorzunehmen.

5: Hierfür das Toolfenster Fadenführer öffnen.

6: In der Tabelle Farbparameter gegebenenfalls gewünschte Änderungen in den folgenden Gruppen vornehmen:

Ein-/Ausstricken
Intarsia-Bindung
Randbearbeitung

7: Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:

Maschenlänge (NP)
Hauptabzug (WMF)
Geschwindigkeit (MSEC)

8: Gegebenenfalls im Dialog Konfiguration in der Registerkarte Weitere Einstellungen gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.

Zur Optimierung der Produktionszeit werden mehrere Fadenführer durch die Technikbearbeitung (Strickfolge) in einem System zusammengefasst.

:
Die Fadenführer werden nur dann zusammengefasst, wenn dies aufgrund der Farbfeldabstände möglich ist.
Das Resultat ist nach Technikbearbeitung in der Symbolansicht sichtbar.

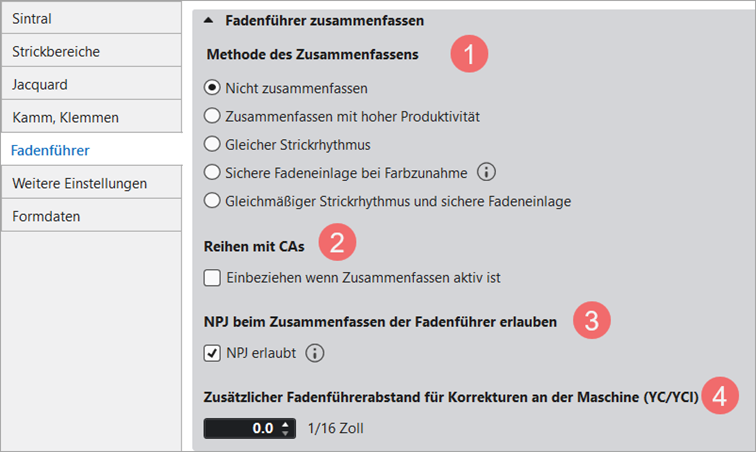

Möglichkeiten im Dialog Konfiguration

1: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

2: Registerkarte Weitere Einstellungen auswählen .

3: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen.

Fadeneinlage:
Sichere Fadeneinlage bei Farbzunahme ist aktiv (Standard)


1	Fadeneinlage
			Nicht zusammenfassen (Standardvorgabe)
			Kein automatisches Zusammenfassen der Fadenführer. : Hohe Laufzeit durch regelmäßigen Strickablauf bei Intarsia. Schöne, gleichmäßige Bindung an den Farbfeldrändern
		Zusammenfassen mit hoher Produktivität
		Automatisches Zusammenfassen der Fadenführer, wobei das Resultat nicht beeinflussbar ist. : Kürzeste Laufzeit mit eventuellen Problemen bei der Intarsia-Bindung (Fang) am Farbfeldrand.
		Sichere Fadeneinlage bei Farbzunahme
		Automatisches, gleichmäßiges Zusammenfassen der Fadenführer mit optimiertem Strickablauf zur sicheren Fadeneinlage der Fangbindung. : Gleichmäßige Intarsia-Bindung am Farbfeldrand wird erreicht. Reduzierte Laufzeit ohne Probleme bei der Intarsia-Bindung (Fang)
2	NPJ beim Zusammenfassen der Fadenführer erlauben
		NPJ erlaubt (Standardeinstellung) Resultat: Zwei Farbbereiche dürfen aufgrund der Abstände und den unterschiedlich definierten Festigkeiten (NP) durch die Technikbearbeitung zusammengefasst werden.
		NPJ erlaubt ist deaktiviert Resultat: Zwei Farbbereiche dürften aufgrund der Abstände zusammengefasst werden. Wegen den unterschiedlich definierten Festigkeiten (NP) werden diese Farbbereiche durch die Technikbearbeitung nicht zusammengefasst.
3	Zusätzlicher Fadenführerabstand für Korrekturen an der Maschine (YC/YCI)
	1/16 Zoll			Sicherheitsabstand einstellen, um Korrekturen an der Maschine (YC/YCI im Setup) durchführen zu können. Standardwert: 0 : Besonders bei gröberen Feinheiten kann ein geringerer Fadenführerabstand eingestellt werden.

9: Technik- Bearbeitung starten.
Mit Taste Symbol-Ansicht nach Technik-Bearbeitung anzeigen.

Die Fadenführer werden nach den eingestellten Vorgaben und den Intarsia-Regeln (konstruktive Gegebenheiten der I-Fadenführer auf der Maschine) automatisch zusammengefasst.

Einstellung im Dialog Konfiguration

4: In der Multifunktionsleiste Taste Konfiguration auswählen.

Dialog wird angezeigt.

5: Registerkarte Weitere Einstellungen auswählen.

6: Gewünschte Vorgaben für das Fadenführer zusammenfassen vornehmen:

Fadeneinlage : Nicht zusammenfassen ist aktiv

7: Technik- Bearbeitung starten.

Die Fadenführer werden nicht automatisch zusammengefasst. Dies entspricht einem schönen, gleichmäßigen Intarsia-Strickablauf mit hoher Maschinenlaufzeit.
