Weitere Möglichkeiten für die Bearbeitung von Intarsia Mustern über entsprechende Steuerspalten

Musterbezogene Einstellungen in folgenden Steuerspalten:

Arbeiten mit YDopt (Standardvorgabe):

Die Technikbearbeitung ermittelt optimierte Abstellpositionen am Gestrickrand. Häufig benutzte Fadenführer stehen möglichst nahe am Gestrickrand, weniger benutzte etwas entfernt.

    1
    In der Multifunktionsleiste über Konfiguration den Dialog öffnen.
    2
    Registerkarte Optimierung auswählen.
    3
    Unter Fadenführer-Abstand vom Gestrickrand (YD) die gewünschten Einstellungen vornehmen:
  • Abstand erster Fadenführer [1/16“]
  • Abstand der Staffel [1/16“]

YD pro Reihe optimieren (YDopt)

Automatische Fadenführerstaffelung ist aktiviert.
(Standardeinstellung)

: Fadenführer werden nach Vorgaben automatisch am Gestrickrand gestaffelt.

Automatische Fadenführerstaffelung ist deaktiviert.

Fadenführer werden manuell nach Vorgaben in der Steuerspalte Fadenführerstaffelung (YD / YDI) gestaffelt.
Standardvorgabe: Verwendung von YD

Abstand erster Fadenführer [1/16“]

Abstand des ersten abgestellten Fadenführers vom Gestrickrand

Standardwert: 1.0

Wertebereich 0 - 20 [1/16Zoll]

Abstand der Staffel [1/16“]

Abstand der nachfolgend abgestellten Fadenführer

Standardwert: 6.0

Wertebereich 1-20 [1/16Zoll]

Arbeiten mit YD / YDI in der Steuerspalte:

  1. Muster wird als Designmuster angezeigt.
  2. Im Dialog Konfiguration / Registerkarte Optimierung ist YD pro Reihe optimieren (YDopt) deaktiviert.
  3. Steuerspalte Fadenführerstaffelung (YD / YDI) wird angezeigt.
  4. Standardvorgabe: Verwendung von Werten aus Tabelle YD
    1
    Cursor in der Steuerspalte platzieren.
    2
    Mit RMT das Kontextmenü öffnen.
  1. Kontextmenü wird angezeigt.



YD

Standardeintrag in der Steuerspalte:
Tabelle mit Standardwerten Stoll für eine Fadenführer-Staffelung am Gestrickrand

: Werte können geändert werden.

YDI

Indirekte Tabellen zur Fadenführer-Staffelung YDI
(I= Index)

:

  • YDIn: n = 1-20
  • Es sind 3 Tabellen (YDI1- YDI3) mit einer Fadenführer-Staffelung von Stoll vordefiniert.
  • Weitere Fadenführer-Staffelungen YDI können in der Tabelle angelegt werden.

Standard

Eintrag zurücksetzen auf Standard-Eintrag

: Siehe Vorgabe im Tabellenkopf der Steuerspalte.

Löschen

Eintrag löschen (Don’t care)

: In diesen Technikreihen ist kein YD / YDI definiert, d.h. Don’t care wird verwendet. Dies bedeutet, dass durch die Technik-Bearbeitung die zuletzt verwendete Fadenführer-Staffelung übernommen wird.

In Tabelle anzeigen

Position des Cursors in der Steuerspalte bestimmt im Kontextmenü, welcher Tabelleneintrag selektiert und in der Tabelle angezeigt wird.



    3
    Gewünschten YDI-Index aus dem Kontextmenü auswählen.
    4
    Auswahl in der Steuerspalte in den gewünschten Musterbereichen eintragen.
    5
    Technik-Bearbeitung starten.
    6
    Anschließend mit Taste die Symbol-Ansicht nach Technik-Bearbeitung öffnen.
    7
    In der Statusleiste Fadenführer anzeigen auswählen.
  1. Fadenführer-Staffelung und Fadenführerwege werden angezeigt

Eigene YDI-Tabelle anlegen:

  1. Muster wird als Designmuster angezeigt.
  2. Im Dialog Konfiguration / Registerkarte Optimierung ist YD pro Reihe optimieren (YDopt) deaktiviert.
    8
    Cursor in der Steuerspalte platzieren.
    9
    Mit RMT das Kontextmenü öffnen.
  1. Kontextmenü wird angezeigt.
  2. 10
    Im Kontextmenü In Tabelle anzeigen auswählen.

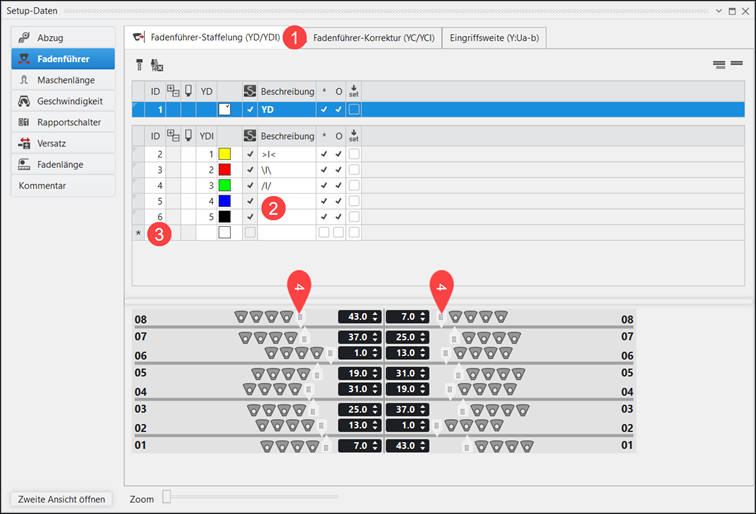

  3. Dialog Setup-Daten , Rubrik Fadenführer wird geöffnet.



1

Fadenführerstaffelung (YD / YDI)

Registerkarte in der Rubrik Fadenführer für Einstellungen

  • YD
  • YDI

2

YDI 4 + YDI 5

Tabelleneinträge ohne Vorgaben für Fadenführer-Staffelung

: Verwendung zur Erstellung eigener Fadenführer-Staffelungen

3

*

Über markierte Reihe (*) können neue Reihen in der Tabelle eingefügt werden, um weitere eigene Fadenführer-Staffelungen zu definieren.

4

Schieberegler

Eingabemöglichkeiten für Werte für die Fadenführer-Staffelung

    11
    Bestehenden Eintrag verwenden.
    - oder -
    Neuen Eintrag in der Tabelle anlegen.
    12
    In der Grafik über die Schieberegler oder dem Eingabefeld die Werte für die Fadenführer-Staffelung setzen.
    13
    Dialog schließen.
  1. Einträge werden gespeichert und können in der Steuerspalte eingetragen werden.

Arbeiten mit YC / YCI in der Steuerspalte:

  1. Muster wird als Designmuster angezeigt.
  2. Steuerspalte Fadenführer-Korrektur (YC/YCI) wird angezeigt.
  3. Standardvorgabe: Verwendung von Werten aus Tabelle YC
    1
    Cursor in der Steuerspalte platzieren.
    2
    Mit RMT das Kontextmenü öffnen.
  1. Kontextmenü wird angezeigt.

YC

Standardeintrag in der Steuerspalte:
Tabelle für YC enthält alle im Muster verwendeten Fadenführer ohne Korrekturwerte.

: Werte können an der Maschine definiert werden.

YCI

Indirekte Tabellen zur Fadenführer-Korrektur YCI
(I= Index)

:

  • YCIn: n = 1-20
  • Es sind 5 Tabellen (YCI1- YCI5) ohne Korrekturwerte als Favoriten angelegt. Die Felder in den Tabellen sind leer (=Don’t Care), d.h. wird kein Wert eingetragen so bleibt der Wert aus der vorigen Fadenführer-Korrektur erhalten.
  • Weitere Tabellen für Fadenführer- Korrekturwerte YCI können hinzugefügt werden.
  • Tabelle YCI19:
    Fadenführer-Korrektur für das Ein/Ausstricken, Fang
    : Nur für ADF-Maschinen: Einstricken bei Intarsia mit Fang
  • Tabelle YCI20:
    Fadenführer-Korrektur für das Ein/Ausstricken, Plattieren
    : Besseres Erfassen der Plattierfäden durch den Einstreifer

Standard

Eintrag zurücksetzen auf Standard-Eintrag

: Siehe Vorgabe im Tabellenkopf der Steuerspalte.

Löschen

Eintrag löschen (Don’t care)

: In diesen Technikreihen ist kein YC / YCI definiert, d.h. Don’t care wird verwendet. Dies bedeutet, dass durch die Technik-Bearbeitung die zuletzt verwendeten Fadenführer-Korrekturwerte übernommen werden.

In Tabelle anzeigen

Position des Cursors in der Steuerspalte bestimmt im Kontextmenü, welcher Tabelleneintrag selektiert und in der Tabelle angezeigt wird.

    3
    Gewünschten YCI-Index aus dem Kontextmenü auswählen.
    4
    Auswahl in der Steuerspalte in den gewünschten Musterbereichen eintragen.
    5
    Technik-Bearbeitung starten
    6
    Anschließend mit Taste die Symbol-Ansicht nach Technik-Bearbeitung öffnen.
    7
    In der Statusleiste Fadenführer anzeigen auswählen.
  1. Fadenführer-Staffelung und Fadenführerwege mit Fadenführer-Korrekturen werden angezeigt

Eigene YCI-Tabelle anlegen:

  1. Muster wird als Designmuster angezeigt.
    8
    Cursor in der Steuerspalte platzieren.
    9
    Mit RMT das Kontextmenü öffnen.
  1. Kontextmenü wird angezeigt.
  2. 10
    Im Kontextmenü In Tabelle anzeigen auswählen.

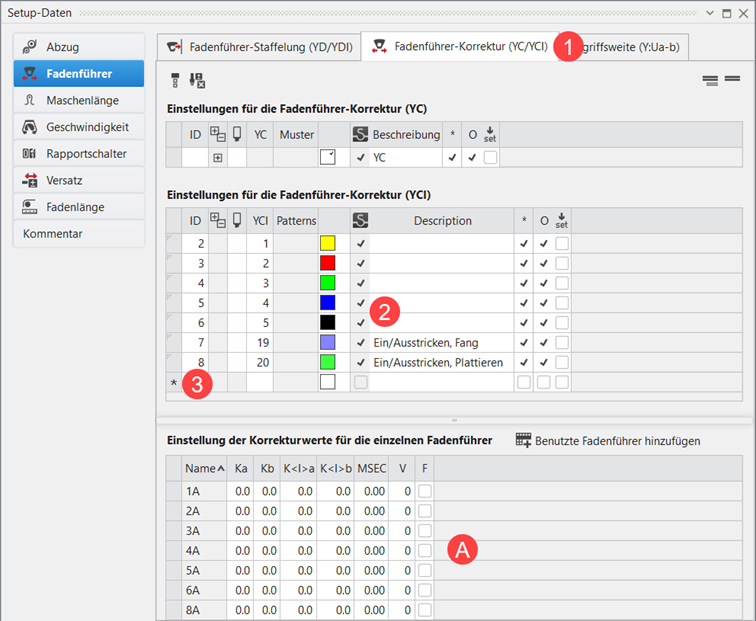

  3. Dialog Setup-Daten, Rubrik Fadenführer wird geöffnet.

1

Fadenführer-Korrektur (YC/YCI)

Registerkarte in der Rubrik Fadenführer für Einstellungen

  • YC
  • YCI

2

YCI 1 - YCI 5

Tabelleneinträge ohne Vorgaben für Fadenführer-Korrekturen

: Verwendung zur Erstellung eigener Fadenführer-Korrekturen an der Maschine

3

*

Über markierte Reihe (*) können neue Reihen in der Tabelle eingefügt werden, um weitere eigene Fadenführer-Korrekturen zu definieren.

4

Eingabemöglichkeiten für Werte für die Fadenführer-Korrekturen

A

Inhalte des selektierten Tabelleneintrags YC / YCI

  • YC:
    alle Fadenführer aus dem Muster haben den Korrekturwert 0.00
  • YCI1-YCI20:
    alle Fadenführer aus dem Muster haben ‚Don’t Care‘.
    Nur Werte eingeben, wenn sich die Fadenführer-Korrektur zum vorigen Wert ändern soll.

    11
    Bestehenden Eintrag verwenden.
    - oder -
    Neuen Eintrag in der Tabelle anlegen.
    12
    In der Grafik über die Schieberegler oder dem Eingabefeld die Werte für die Fadenführer-Staffelung setzen.
    13
    Dialog schließen.
  1. Einträge werden gespeichert und können in der Steuerspalte eingetragen werden.
