Schritt für Schritt zum Muster 'Pattern-4'

  1. Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.
    1
    Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.
    2
    Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben zum Zeichnen des Motivs auswählen.
    3
    Im Designmuster das gewünschte Motiv zeichnen:
    4
    Im Toolfenster Musterfarben mit Taste den Dialog Plattierfarben öffnen.
    5

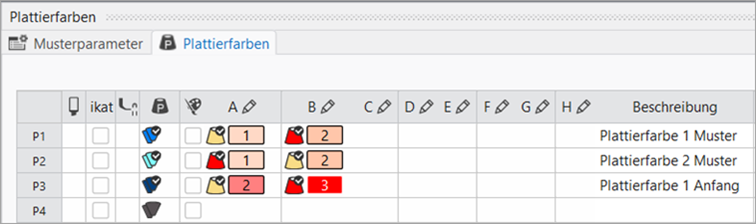

    Im Toolfenster die verwendeten Garnfarbenfarben in der Zeile P1 unter den Spalten A und B eintragen.
    6
    Unter P2 ebenfalls die verwendeten Garnfarbenfarben vertauscht eintragen.
    7
    Gegebenenfalls unter P3 eine weitere Plattierfarbe für den Anfang anlegen, um eigene Plattier-Offset zuzuordnen.
    8

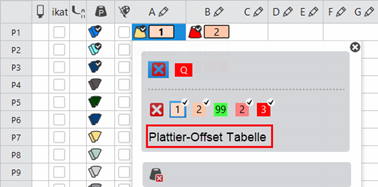

    Mit neben der Garnfarbe das Auswahlmenü öffnen.
    9
    Plattier-Offset (YPI) Tabelle öffnen:

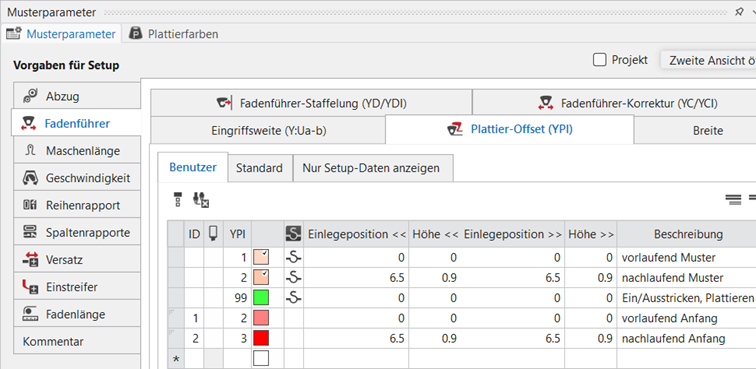

  1. Dialog Musterparameter -> Registerkarte Plattier-Offset (YPI) mit den Standardwerten wird angezeigt.

Spalte

Bedeutung

YPI

Tabelle der YPI – Indizes

: Index YPI 1 bis YPI 9 möglich.

Einlegeposition <<

Horizontaler Offset der Mitnahme eines Fadenführers für die Schlittenrichtung nach links

  • Positive Werte: Fadenführer arbeitet nachlaufend

Negative Werte: Fadenführer arbeitet vorlaufend

Höhe <<

Vertikaler Offset des Fadenführers für die Schlittenrichtung nach links

: Die Grundstellung des Fadenführers = Strickposition = Wert 0.

  • Positive Werte: Fadenführer wird nach oben bewegt.

Negative Werte: Fadenführer wird nach unten bewegt.

Einlegeposition >>

Horizontaler Offset der Mitnahme eines Fadenführers für die Schlittenrichtung nach rechts

  • Positive Werte: Fadenführer arbeitet nachlaufend

Negative Werte: Fadenführer arbeitet vorlaufend

Höhe >>

Vertikaler Offset des Fadenführers für die Schlittenrichtung nach rechts

  • Positive Werte: Fadenführer wird nach oben bewegt.

Negative Werte: Fadenführer wird nach unten bewegt.

Beschreibung

Beschreibung für die Fadenführer, welche bei Plattieren verwendet werden.

Beispiel:
2 Fadenführer plattieren, somit ist der erste der vorlaufende Fadenführer und der zweite der Nachlaufende.



    10
    YPI-Index (1) auswählen und auf die Farbe unter A eintragen.
  1. Der Index (1) wird der Garnfarbe (vorlaufender Fadenführer) zugeordnet.
    Standardwerte: 0.0.
    2. 11
    Der zweiten Garnfarbe (= nachlaufender Fadenführer) den YPI–Index (2) zuordnen.
    12
    Vorgaben für die ausgewählten YPI-Index in der Tabelle eintragen.
    13
    Für die zweite Plattierfarbe die Anordnung der Garnfarben vertauschen.

: Durch das Vertauschen der Garnfarben in Registerkarte Plattierfarben wird der Wechsel (Wenden) der Fadenführer bestimmt.

    14
    Zuordnung des YPI-Index bleibt gleich.
    15
    Gegebenenfalls in Registerkarte Plattier-Offset (YPI) zwei neue Einträge für die Plattierfarbe P3 in der Tabelle erstellen und zuordnen.



Wendeplattieren (mit Systemwechsel)

Beim sogenannten Wendeplattieren (mit Systemwechsel) benötigt man für jeden Farbwechsel eine andere Plattierfarbe.



    16
    Die erstellten Plattierfarben P1 + P2 im Designmuster einzeichnen.
    17
    Mit Plattierfarbe P3 das Strickelement Anfang, 1x1 modifizieren.

: Im Beispiel wird der Anfang, 1x1 mit Plattierfarbe P3 plattiert.

    18
    Zur Längenregulierung eventuell in der Steuerspalte einen Rapport definieren.
    19
    Eventuell in Konfiguration -> Registerkarte Weitere Einstellungen unter Wendeplattieren den Wert ändern:



Anzahl an Nadeln, bis zu welcher die Strickreihen in Systeme aufgeteilt werden.

  • Farbfelder bis zu 27 Nadeln breit werden aufgeteilt = Wendeplattieren
  • Farbfelder breiter als 27 Nadeln werden nicht aufgeteilt = Stoll-ikat-plating®

: Standardvorgabe ist abhängig von der Feinheit: = 2 Zoll minus eine Nadel.



    20
    Alle Bearbeitungsschritte durchführen.

Strickablauf von Wendeplattieren mit Systemwechsel (Wechsel zwischen den Systemen)



: Die extrahierte Datei „ADF530-32W.Pattern-4.zip“ kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
