Schritt für Schritt zum Muster 'Pattern-5'
- Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.
- 1
- Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.
- 2
- Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben zum Zeichnen des Motivs auswählen.
- 3
- Im
Designmuster das gewünschte Motiv zeichnen:
- 4
- Im Designmuster weitere Garnfarben für den Bereich Wendeplattieren einzeichnen.
: Für jeden Bereich des Wendeplattierens müssen die entsprechenden Garnfarben zum Erstellen der Plattierfarben vorhanden sein.
- Bereich 1 (links): Garnfarbe #2 und Garnfarbe #4
- Bereich 2 (rechts): Garnfarbe #3 und Garnfarbe #10
- 5
- Im Toolfenster Musterfarben mit Taste
den Dialog Plattierfarben öffnen. - 6
- Im Toolfenster die verwendeten Garnfarben für den Bereich 1 in der Zeile P1 unter den Spalten A und B eintragen.
- 7
- Unter P2 die verwendeten Garnfarben vertauscht eintragen.
: Durch das Vertauschen der Garnfarben in Registerkarte Plattierfarben wird der Wechsel (Wenden) der Fadenführer bestimmt.
- 8
- Nach gleicher Vorgehensweise mit den entsprechenden Garnfarben die Plattierfarben P3 und P4 für den Bereich 2 erstellen.
- 9
- Plattier-Offset (YPI) Tabelle öffnen.
- Dialog Musterparameter -> Registerkarte Plattier-Offset (YPI) mit den Standardwerten wird angezeigt.
- 10
- YPI-Index (1) auswählen und beiden Garnfarben in Spalte A für P1 und P2 zuordnen.
- 11
- YPI-Index (2) auswählen und beiden Garnfarben in Spalte B für P1 und P2 zuordnen.
- 12
- Vorgaben für die YPI-Indexes in Tabelle eintragen.
- 13
- In der Registerkarte Plattier-Offset (YPI) -> Registerkarte Benutzer zwei neue Einträge zur Verwendung bei den Plattierfarben P3 und P4 erstellen.
- 14
- Nach gleicher Vorgehensweise den Plattierfarben P3 und P4 die neuen YPI-Indexes zuordnen.
|
|
|
|
|
Wendeplattieren (mit Systemwechsel) Beim sogenannten Wendeplattieren (mit Systemwechsel) benötigt man für jeden Farbwechsel eine andere Plattierfarbe. |
- 15
- Plattierfarben P1 + P2 im Bereich 1 (links) im Designmuster einzeichnen.
- 16
- Plattierfarben P3 + P4 im Bereich 2 (rechts) im Designmuster einzeichnen.
- 17
- Zur Längenregulierung eventuell in der Steuerspalte
einen Rapport definieren. - 18

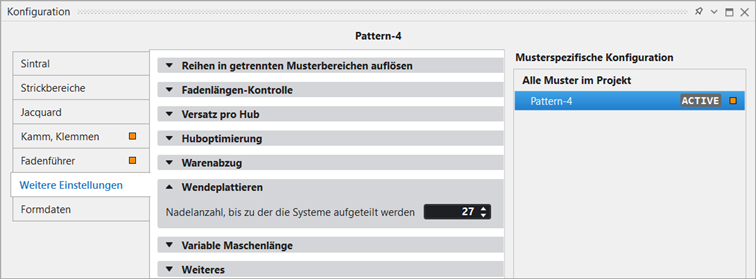

- Eventuell in Konfiguration -> Registerkarte Weitere Einstellungen unter Wendeplattieren den Wert ändern:
|
| |
|
|
Anzahl an Nadeln, bis zu welcher die Strickreihen in Systeme aufgeteilt werden.
|
- 19
- Im Toolfenster
Fadenführer die gewünschten Einstellungen vornehmen:
- Einstricken
- Ausstricken
- Randbearbeitung u.s.w.
- 20
- Im Dialog Konfiguration -> Registerkarte Weitere Einstellungen -> Fadenführer zusammenfassen die gewünschte Einstellung vornehmen:
- Nicht zusammenfassen: hohe Laufzeit
- Zusammenfassen mit hoher Produktivität (Standard): geringe Laufzeit durch optimal angepassten Strickablauf
- Gleichermäßiger Strickrhythmus : mittlere Laufzeit durch gleichbleibenden Strickablauf
- Sichere Fadeneinlage bei Farbzunahme: geringe Laufzeit unter Beachtung der Regeln für die sichere Fadeneinlage (Fangbindung am Farbfeldrand).
- Gleichermäßiger Strickrythmus und sichere Fadeneinlage : mittlere Laufzeit unter Beachtung der Regeln für die sichere Fadeneinlage.
- 21
- Gegebenenfalls in den Maschinen-Attributen die Schlossfunktion 'Split' aktivieren.
- 22
- Alle Bearbeitungsschritte durchführen.
: Die extrahierte Datei ADF530-32W.Pattern-5.zip kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
