Schritt für Schritt zum Muster 'Pattern-12'

  1. Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.
    1
    Zum Zeichnen beliebiges Zeichenwerkzeug unter Gruppe Zeichnen wählen.
    2
    Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben auswählen.
    3
    Im Designmuster das gewünschte Motiv zeichnen:
    : Das Motiv beginnt im Beispiel in der dritten Musterreihe.

Musterteile

MT_PE_1

MT_PE_4

MT_PE_2

MT_PE_3

    4
    In der Steuerspalte Musterreihe die 3+4 Musterreihen selektieren.
    5
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
  1. Der Color Arrangement Editor wird geöffnet und das Standard CA angezeigt.
    2. 6
    Gewünschte Änderungen im Color Arrangement vornehmen:

Color Arrangement CA1

Steuerspalten:

  • W-Einstreifer (Schuss-Einstreifer)
  • E-Einstreifer (Einstrick-Einstreifer)

: Diese Steuerspalten können im Design-Muster sowohl als auch im Color Arrangement-Editor verwendet werden.

Steuerspalte W-Einstreifer

1

Auswahl für den in der Maschine eingebauten Einstreifer-Typ

Beispiel:

  • Einstreifer-Typ 1: W1 (entspricht dem ‘alten’ W) = Einstreifer mit flacher Nut
  • Einstreifer-Typ 2: W2 = Einstreifer mit tiefer Nut

2

W-Einstreifer einschalten

  • Auto ()
    • Es wird automatisch ermittelt, ob der vordere oder hintere Einstreifer verwendet wird.
    • W-Einstreifer wird mit ? gekennzeichnet.
  • Vorne (v)
  • Hinten (^)

: W-Einstreifer arbeitet immer vorlaufend zum Stricksystem

Steuerspalte E-Einstreifer

1

Auswahl für den in der Maschine eingebauten Einstreifer-Typ

2

E-Einstreifer einschalten

  • Auto ()
    • Es wird automatisch ermittelt, ob der vordere oder hintere Einstreifer verwendet wird.
    • E-Einstreifer wird mit ? gekennzeichnet.
  • Vorne (v)
  • Hinten (^)

: E-Einstreifer arbeitet immer nachlaufend zum Stricksystem

System 1

E-Einstreifer eingeschaltet

Resultat:

Die Einstreifer kollidieren.

System 2

W-Einstreifer eingeschaltet

System 2

E-Einstreifer eingeschaltet

System 3

W-Einstreifer eingeschaltet

System 1

E-Einstreifer eingeschaltet

Resultat:

Einstreifer kollidiert mit Schuss-Fadenführer

System 2

W-Fadenführer aktiv

System 2

E-Einstreifer eingeschaltet

System 3

Schuss-Fadenführer aktiv

Aktivierung der Einstreifer

Achtung!

Die Einstreifer vorne und hinten dürfen nicht gleichzeitig eingeschalten werden, da sie sonst kollidieren.

Diese ‚unzulässigen‘ Kombinationen werden durch die Technikbearbeitung erkannt und somit die Bearbeitung abgebrochen.

Nadelaktionen für den Schussfaden:

Nadelaktion

Bedeutung

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach hinten umgehängt wird.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach vorne umgehängt wird.

Im System vor dem Schussfadenführer wird Masche nach vorne gehängt. Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach hinten umgehängt wird.

Im System vor dem Schussfadenführer wird Masche nach hinten gehängt. Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach vorne umgehängt wird.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden im vorderen Nadelbett ohne Fadenführer die Nadel ausgetrieben wird. Die vordere Masche wird abgeworfen. Im Gegensatz zum Umhängen wird die gegenüberliegende Nadel nicht zur Übernahme ausgetrieben.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden im hinteren Nadelbett ohne Fadenführer die Nadel ausgetrieben wird. Die hintere Masche wird abgeworfen. Im Gegensatz zum Umhängen wird die gegenüberliegende Nadel nicht zur Übernahme ausgetrieben.

: Diese Nadelaktionen können nicht mit Nadelaktionen Stricken in der gleichen Strickreihe kombiniert werden.

Symbole für den Schussfaden im Color Arrangement anwenden:

  • In der Steuerspalte Plattier-Offset (YPI) für den Schussfadenführer ein einfügen.

Symbol

Bedeutung

Mögliche Definition eines Fadenführers als Schussfadenführer

  • In der Steuerspalte Plattier-Offset (YPI)
    • im Designmuster
    • im Color Arrangement
  • Im Dialog Plattierfarben

: Dieser Fadenführer läuft mit einem definierten Abstand vor dem Stricksystem.
Für den Q-Fadenführer wird im Sintral der gleiche Befehl wie für die Splittechnik verwendet:

  • $XS n – m

: Dieser Befehl erlaubt die Mitnahme eines Fadenführers im Stricksystem beim Umhängen.

    7
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    8
    Erstelltes Color Arrangement über die Steuerspalte in die gesamte Musterhöhe im Designmuster eintragen.
    9
    Im Toolfenster die Registerkarte Schnitte auswählen und einen neuen Schnitt anlegen.
    10

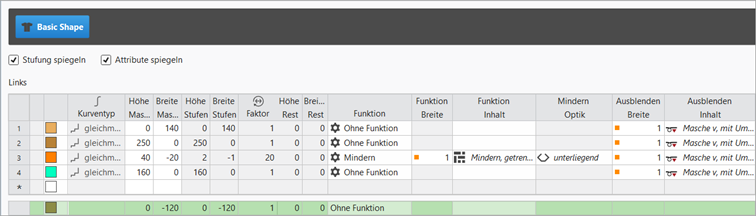

    Neue Schnittlinien in Tabelle einfügen und gewünschte Werte für den Grundschnitt eingeben.

Beispiel: Linienschnitt für Pattern-12

Grundschnitt: Vorderteil

: Diese Form beinhaltet keine Randbearbeitung (Ausblenden) für das autarke Verschieben der Fadenführer!!!

    11
    Den Kanten die gewünschten Attribute zuordnen,
    12
    Schnitt im Designmuster positionieren.
    13
    Im Toolfenster Fadenführer gegebenenfalls die gewünschten Einstellungen vornehmen.
    14
    Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:
    15
    Alle Bearbeitungsschritte durchführen.

: Die extrahierte Datei „ADF530-32W.Pattern-12.zip“ kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
