Besonderheiten der ADF 530-32 W

Erläuterung der Maschinenbezeichnung ADF 530-32 W:

  • EP – Steuerung (einphasige Steuerung)
  • PEP – Productivity Enhancement Pack
    • Optimierung der Strickprozesse durch angepasste Schlittengeschwindigkeiten
    • Verbesserung der Möglichkeiten der Fadenführerstaffelung
  • An vorderem und hinterem Schlittenteil befinden sich je drei Schusseinstreifer
  • Platinenöffner sind nicht gefedert

1

Schusseinstreifer in Tätigkeit

2

Schusseinstreifer außer Tätigkeit

Bei Montage / Demontage ist folgendes zu beachten:

  • Unterlagenblättchen für den Schusseinstreifer zur Einstellung der Position in Kammspaltmitte
  • Unterlagenblättchen für den Platinenöffner zur Einstellung der Öffnungsweite der Platinen

: Platinenöffner

Zwischen geöffneter Platine und Platinenöffner sollte noch ein kleiner Spalt sein, um den Verschleiß der Platinenfüße zu vermeiden.

Nadelbett

  • Andere Begrenzer, da ein breiterer Kammspalt notwendig ist.

Notwendige Referenzfahrten an der Maschine:

  • Schlittenreferenzfahrt
  • Fadenführerreferenzfahrt
  • Referenzfahrt der Schussfaden-Einstreifer

: Einstreiferreferenzfahrt

Diese Referenzfahrt darf nur im Nadelbettbereich ausgeführt werden. Ebenfalls darf kein Fadenführer im Schlitten stehen.

Referenzfahrt niemals im Bereich des Klemm- & Schneidbetts ausführen.

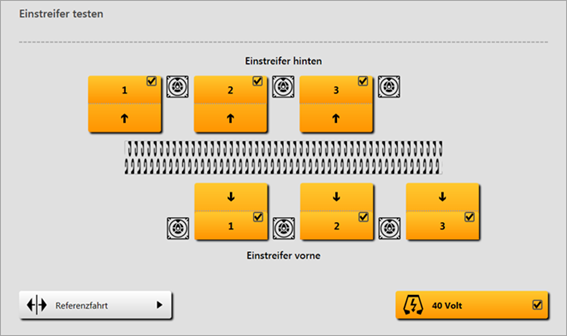

Einstellen / Justage der Einstreifer:

  • Einstellen / Justage erfolgt über Maschine warten / Service -> Taste Einstreifer

Einstreifer-Typ einstellen:

Es können unterschiedliche Einstreifer-Typen eingesetzt werden:

  • Die Einstreifer-Typen unterscheiden sich in der Nutkontur.
  • Abhängig von der Kammspalt-Breite und der Maschinenfeinheit sind unterschiedliche Ausführungen der jeweiligen Typen verfügbar.

Auf dem Einstreifer finden Sie folgende Angaben:

  • Bezeichnung des Einstreifer-Typs (1)
  • ID (2)
  • Dicke des Einstreifers [mm] (3)

Es können unterschiedliche Einstreifer-Typen eingesetzt werden.

Feinheit

Typ 2,
tiefe Nut
(Standard)

Typ 3A,
Abweisflanke links

Typ 3B,
Abweisflanke rechts

Typ 1,
flache Nut
(Erstversion)

E20

4170 283 431
[0,9]

4170 283 432
[0,9]

4170 283 433
[0,9]

—

E18
E18m.16
E16

4170 273 761
[1,1]

4170 276 081
[1,1]

4170 276 082
[1,1]

4170 268 381
[1,1]

E8.2

4170 275 160
[1,4]

4170 278 509
[1,4]

4170 278 510
[1,4]

4170 269 124
[1,4]

E10.2 KW
E9.2 KW

4170 275 160
[1,4]

4170 278 509
[1,4]

4170 278 510
[1,4]

—

E14
E14/12

4170 273 760
[1,6]

4170 278 562
[1,6]

4170 278 563
[1,6]

4170 267 946
[1,6]

E12
E12m.10

4170 275 161
[1,8]

4170 278 564
[1,8]

4170 278 565
[1,8]

4170 268 382
[1,8]

E6.2 MG
E7.2 MG
E10
E14 (TT)
E14/12 (TT)
E12m.10 (TT)

4170 274 790
[2,1]

4170 276 212
[2,1]

4170 276 213
[2,1]

4170 268 384
[2,0]

E7.2 KW (TT)
E7.2 KW

4170 274 789
[2,8]

4170 278 511
[2,8]

4170 278 512
[2,8]

4170 268 628
[2,2]

E6.2 KW

4170 277 815
[3,1]

4170 278 547
[3,1]

4170 278 548
[3,1]

—

E5

4200 274 639
[4,3]

—

—

—

E3,5.2 KW

4200 274 643
[4,7]

—

—

—
