Arbeiten mit Schuss-Einstreifer Korrekturen ESCI

Die Schuss-Einstreifer-Korrekturen dienen der Steuerung der Schaltzeitpunkte der Schuss-Einstreifer.

Befehl für Maschinen mit W-Einstreifer

Einstreifer-Korrektur

Steuerspalte für die Einstreifer-Korrektur

: Standardmäßig kein Eintrag in Steuerspalte!

Auswahlmenü in der Steuerspalte Einstreifer-Korrektur:

: Vorgaben werden im Toolfenster Musterparameter (Vorgaben für Setup) -> Registerkarte Einstreifer angezeigt.


bis	Gewünschten Eintrag auswählen und in die Steuerspalte eintragen. : Anzeige der im Muster verwendeten Einträge und der in den Musterparametern als Favoriten gekennzeichneten Einträge.
bis	Hinweis: Für Wendeplattieren mit Schuss-Einstreifer wird automatisch der ESCI50 verwendet, wodurch manuell eingetragene ESCI-Indizes durch ESCI50 überschrieben werden können.
Standard	Einstellung auf Standard setzen Übernimmt die Standard-Einstellung aus der Kopfzeile.
Löschen	Löscht den Eintrag.
In Tabelle anzeigen	Einstreifer Korrektur-Tabelle in den Setup-Daten öffnen. : In der Tabelle weitere Einstellungen vornehmen und anschließend ins Muster übernehmen.

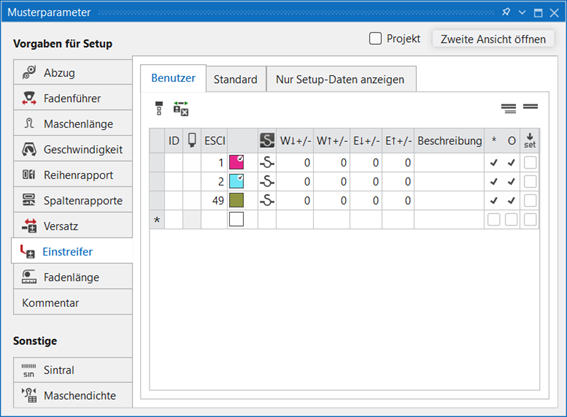

Registerkarte Einstreifer


Name	Verwendeten ESCI-Befehle
Systeme	Spalte wird nur auf der Maschine angezeigt! : Anzeige der aktiven Stricksysteme der jeweiligen Strickreihe.
W ↓ +/-	Korrektur des Ein-Schaltzeitpunkts für den Schussfaden-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben W-Einstreifer wird später nach unten gedrückt. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben W-Einstreifer wird früher nach unten gedrückt
W ↑ +/-	Korrektur des Aus-Schaltzeitpunkts für den Schussfaden-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben W-Einstreifer wird später nach oben gezogen. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben W-Einstreifer wird früher nach oben gezogen.
E ↓ +/-	Korrektur des Ein-Schaltzeitpunkts für den Einstrick-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben E-Einstreifer wird später nach unten gedrückt. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben E-Einstreifer wird früher nach unten gedrückt.
E ↑ +/-	Korrektur des Aus-Schaltzeitpunkts für den Einstrick-Einstreifer Positiver Wert: Schaltzeitpunkt in Schlittenrichtung verschieben E-Einstreifer wird später nach oben gezogen. Negativer Wert: Schaltzeitpunkt entgegen der Schlittenrichtung verschieben E-Einstreifer wird früher nach oben gezogen.


: Das Ein-/ Ausschalten hängt von der Schlittenrichtung ab!
	Einschalten des Schuss-Einstreifers
	Ausschalten des Schuss-Einstreifers
0	Schalt-Position Standard
+	Schalt-Position später
-	Schalt-Position früher

1: Steuerspalte Einstreifer-Korrektur im Designmuster einblenden.
- oder –
Steuerspalte Einstreifer-Korrektur im Color Arrangement Editor einblenden.

4: Ausgewählten Index in die Technikreihe mit dem aktiven Schuss-Einstreifer eintragen.

Beispiel anhand des Color Arrangements:

Empfehlung:
Für jede Schlittenhubrichtung einen anderen ESCI-Index verwenden.

5: Über Kontextmenü der Steuerspalte Einstreifer-Korrektur -> In Tabelle anzeigen auswählen.

6: In der Tabelle den verwendeten ESCI-Indices die gewünschten Werte zuordnen.

Wenn Sie an der CREATE PLUS Korrekturwerte eingegeben, so werden diese bei der Technikbearbeitung für das Abstellen der Fadenführer am Gestrickrand berücksichtigt.
Falls Fadenführer im Ein-/ Ausschaltbereich stehen, so werden diese verschoben oder der Fahrweg entsprechend verlängert.
Falls Sie einen zu hohen Wert eingeben, könnte der Bereich für das Ein-/ Ausschalten des Einstreifers so weit verschoben werden, dass der Fadenführer im aktiven Bereich des Einstreifers steht.
Dies führt zum Abbruch der Technikbearbeitung und Sie müssen die Vorgaben ändern.

Falls Sie Korrekturwerte erst an der Maschine im Setup-Editor eintragen, kann eine Fehlermeldung erscheinen und die Maschine stoppt.
