Schritt für Schritt zum Muster 'Pattern-13'

  1. Muster-Projekt ‚Pattern-12’ kopieren und umbenennen.
  2. Schnitt ist ebenfalls kopiert.
    1
    Im Toolfenster Musterfarben mit Taste das Toolfenster Plattierfarben öffnen.
    2
    Im Toolfenster Plattierfarben in der Zeile P1 eine Plattierfarbe anlegen.

    3
    Im Toolfenster Registerkarte CA auswählen.
    4
    Bestehendes Color Arrangement öffnen.
    5
    Gewünschte Änderungen vornehmen:

Color Arrangement CA1

Variante CA1



Steuerspalten:

  • W-Einstreifer (Schuss-Einstreifer)
  • E-Einstreifer (Einstrick-Einstreifer)

: Diese Steuerspalten können im Design-Muster sowohl als auch im Color Arrangement-Editor verwendet werden.



Steuerspalte W-Einstreifer

1

Auswahl für den in der Maschine eingebauten Einstreifer-Typ

Beispiel:

  • Einstreifer-Typ 1: W1 (entspricht dem ‘alten’ W) = Einstreifer mit flacher Nut
  • Einstreifer-Typ 2: W2 = Einstreifer mit tiefer Nut

2

W-Einstreifer einschalten

  • Auto ()
    • Es wird automatisch ermittelt, ob der vordere oder hintere Einstreifer verwendet wird.
    • W-Einstreifer wird mit ? gekennzeichnet.
  • Vorne (v)
  • Hinten (^)

: W-Einstreifer arbeitet immer vorlaufend zum Stricksystem



Steuerspalte E-Einstreifer

1

Auswahl für den in der Maschine eingebauten Einstreifer-Typ

2

E-Einstreifer einschalten

  • Auto ()
    • Es wird automatisch ermittelt, ob der vordere oder hintere Einstreifer verwendet wird.
    • E-Einstreifer wird mit ? gekennzeichnet.
  • Vorne (v)
  • Hinten (^)

: E-Einstreifer arbeitet immer nachlaufend zum Stricksystem



System 1

E-Einstreifer eingeschaltet

Resultat:

Die Einstreifer kollidieren.

System 2

W-Einstreifer eingeschaltet

System 2

E-Einstreifer eingeschaltet

System 3

W-Einstreifer eingeschaltet

System 1

E-Einstreifer eingeschaltet

Resultat:

Einstreifer kollidiert mit Schuss-Fadenführer

System 2

W-Fadenführer aktiv

System 2

E-Einstreifer eingeschaltet

System 3

Schuss-Fadenführer aktiv



Aktivierung der Einstreifer

Achtung!

Die Einstreifer vorne und hinten dürfen nicht gleichzeitig eingeschalten werden, da sie sonst kollidieren.

Diese ‚unzulässigen‘ Kombinationen werden durch die Technikbearbeitung erkannt und somit die Bearbeitung abgebrochen.

Nadelaktionen für den Schussfaden:

Nadelaktion

Bedeutung

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach hinten umgehängt wird.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach vorne umgehängt wird.

Im System vor dem Schussfadenführer wird Masche nach vorne gehängt. Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach hinten umgehängt wird.

Im System vor dem Schussfadenführer wird Masche nach hinten gehängt. Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden nach vorne umgehängt wird.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden im vorderen Nadelbett ohne Fadenführer die Nadel ausgetrieben wird. Die vordere Masche wird abgeworfen. Im Gegensatz zum Umhängen wird die gegenüberliegende Nadel nicht zur Übernahme ausgetrieben.

Fadenführer (Schuss) läuft vor dem Stricksystem, mit welchem über den Schussfaden im hinteren Nadelbett ohne Fadenführer die Nadel ausgetrieben wird. Die hintere Masche wird abgeworfen. Im Gegensatz zum Umhängen wird die gegenüberliegende Nadel nicht zur Übernahme ausgetrieben.

: Diese Nadelaktionen können nicht mit Nadelaktionen Stricken in der gleichen Strickreihe kombiniert werden.

Symbole für den Schussfaden im Color Arrangement anwenden:

  • In der Steuerspalte Plattier-Offset (YPI) für den Schussfadenführer ein einfügen.

Symbol

Bedeutung

Mögliche Definition eines Fadenführers als Schussfadenführer

  • In der Steuerspalte Plattier-Offset (YPI)
    • im Designmuster
    • im Color Arrangement
  • Im Dialog Plattierfarben

: Dieser Fadenführer läuft mit einem definierten Abstand vor dem Stricksystem.
Für den Q-Fadenführer wird im Sintral der gleiche Befehl wie für die Splittechnik verwendet:

  • $XS n – m

: Dieser Befehl erlaubt die Mitnahme eines Fadenführers im Stricksystem beim Umhängen.

Arbeiten mit Fadenführer-Korrektur im CA:

  1. Color Arrangement ist geöffnet.
    6
    Steuerspalte Fadenführer-Korrektur (YC/YCI) einblenden.
    7
    Mit RMT das Kontextmenü öffnen.
    8
    Gewünschten YCI-Index z.B. YCI1 auswählen und in Steuerspalte eintragen.
    9
    Kontextmenü mit RMT öffnen -> In Tabelle anzeigen auswählen.

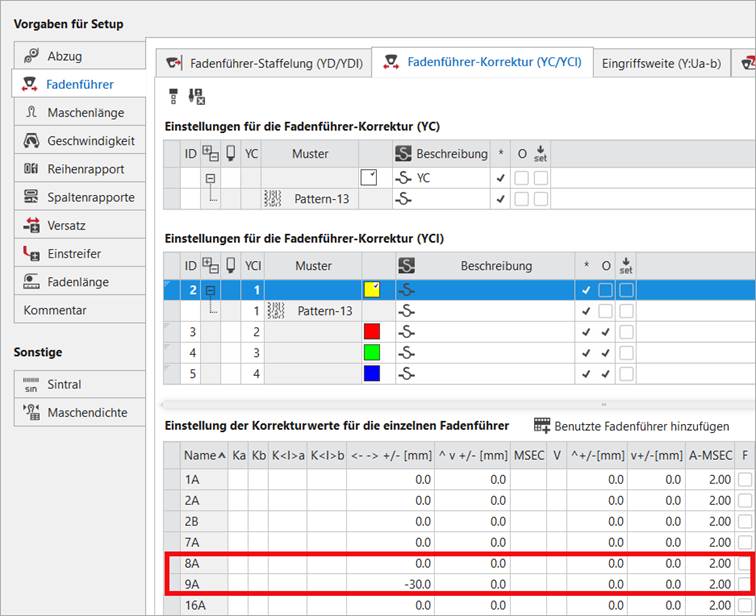

  1. Toolfenster Musterparameter -> Rubrik Fadenführer -> Registerkarte Fadenführer-Korrektur (YC/YCI) wird angezeigt.



    10
    In der Spalte für den Fadenführer 9A einen negativen Wert eintragen.
  1. Fadenführer 9A läuft somit um den Wert -30 mm vor dem Fadenführer 8A.
    2. 11
    Color Arrangement schließen.
    12
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    13
    Erstelltes Color Arrangement über die Steuerspalte ab der 3. Musterreihe in die restlichen Musterreihen im Designmuster eintragen.
    14
    Bestehenden Schnitt in der Registerkarte Schnitte des Toolfensters auswählen.
    15
    Schnitt im Designmuster positionieren.
    16
    Im Toolfenster Fadenführer gegebenenfalls die gewünschten Einstellungen vornehmen.
    17
    Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:
    18
    Alle Bearbeitungsschritte durchführen.

Nach Technikbearbeitung: Strickablauf mit 2 Schussfadenführer

CA1

: Vor dem System S1 laufen die Fadenführer 9RQ und 8RQ.



Variante CA1



: Die extrahierte Datei „ADF530-32W.Pattern-13.zip“ kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
