Schritt für Schritt zum Muster 'Pattern-15'
- Muster-Projekt mit einem Muster und den gewünschten Einstellungen ist erstellt.
- 1

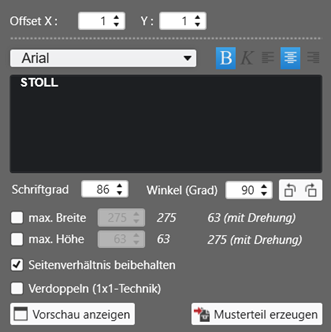

- Motiv z.B. mit Hilfe des Zeichenwerkzeugs
Text und beliebiger Garnfarbe (z.B. Garnfarbe #3) erstellen.
: Diese Garnfarbe dient als Suchfarbe zum Umhängen von Maschen. An dieser Stelle liegt der Schussfaden oben.
- 2
- Musterteil mit
Musterteil erzeugen erstellen und in
Designmuster einzeichnen. - 3
- Im Toolfenster Musterfarben mit Taste
das Toolfenster Plattierfarben öffnen. - 4
- Im Toolfenster Plattierfarben in der Zeile P1 eine Plattierfarbe anlegen:
- in Spalte A:
- Garnfarbe #3
- über Auswahlmenü
-> Symbol
für Schussfadenführer - in Spalte B:
- Garnfarbe z.B. #1
- in Spalte C:
- zusätzliche Garnfarbe z.B. #2
- 5
- In Zeile P2 die Plattierfarbe für den Anfang anlegen.
|
|
- 6

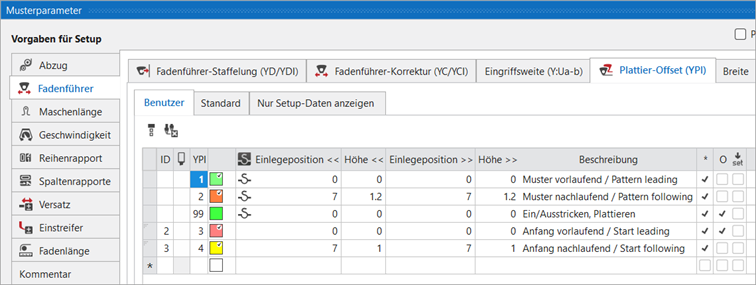

- Aus der Tabelle Plattier-Offset (YPI) die gewünschten YPI-Indes auswählen und zuordnen.
|
|
- 7
- In der Steuerspalte Musterreihe die gesamte Höhe des Designmusters selektieren.: Gegebenenfalls 2 Musterreihen am Ende mit der Garnfarbe #1 abstricken.
- 8
- Kontextmenü öffnen und Selektion
/
Color Arrangement erstellen...
auswählen. - Der Color Arrangement Editor wird geöffnet und das Standard CA angezeigt.
- 9
- Gewünschte Änderungen im Color Arrangement vornehmen:
- Im ausführenden Bereich:
- In bestehende Reihe Nadelaktion Masche vorne - Masche hinten mit Plattierfarbe P1 einzeichnen
- Zusatzreihen für Halbschlauch einfügen und Nadelaktion Masche hinten mit einer beliebigen Garnfarbe einzeichnen.
- Zusatzreihen für
Umhängen nach hinten einfügen - Änderungen in Steuerspalten:
- Steuerspalte
Schlittenrichtung - Steuerspalte
System - Steuerspalte
W-Einstreifer - Steuerspalte
Einstreifer-Korrektur - Steuerspalte
Vordere Maschenlänge (NPv) für die RR Reihe einen neuen Maschenlängen-Index zuordnen. - Steuerspalte
Hintere Maschenlänge (NP^) für die RR Reihe einen neuen Maschenlängen-Index zuordnen
|
Color Arrangement CA1 |
|
|
- 10
- Mit Taste
Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.: Der stricktechnische Ablauf kann nicht überprüft werden! - 11
- Strickelement Anfang, Schlauch (geändert) öffnen.
- 12
- Plattierfarbe P2 in die Strickreihen einzeichnen.
- 13
- Im Toolfenster
Fadenführer gegebenenfalls die gewünschten Einstellungen vornehmen. - 14
- Eventuell gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:
- Maschenlänge (NP)
- Hauptabzug (WMF)
- Geschwindigkeit (MSEC)
- 15
- Alle Bearbeitungsschritte durchführen.
|
| |
|
Fadenführer 9RQ |
Schussfadenführer Q vor System S1 |
|
Fadenführer 5R |
Fadenführer mit Garnfarbe #1 der Plattierfarbe P1 strickt im System S1 |
|
Fadenführer 7R |
Fadenführer mit Garnfarbe #2 der Plattierfarbe P1 strickt im System S1 |
|
Fadenführer 11R |
Fadenführer mit Garnfarbe #4 für Halbschlauch-Masche strickt im System S2 |
: Die extrahierte Datei „ADF530-32W.Pattern-15.zip“ kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
