Schritt für Schritt zum Muster 'Pattern-17'

  1. Muster-Projekt mit einem Muster mit Struktur RR und den gewünschten Einstellungen ist erstellt.
    1
    Zum Zeichnen beliebige Zeichenwerkzeuge unter Gruppe Zeichnen wählen.
    2
    Im Toolfenster Musterfarben die gewünschten Musterfarben aus der Farbpalette Garnfarben auswählen.
    3
    Im Designmuster das gewünschte Motiv zeichnen.

    : Original ohne Verwendung von Rapporten zur Längenregulierung
    4
    In der Steuerspalte Musterreihe die ersten 2 Musterreihen des Motivs selektieren.
    5
    Kontextmenü öffnen und Selektion / Color Arrangement erstellen... auswählen.
  1. Der Color Arrangement Editor wird geöffnet und das Standard CA angezeigt
    2. 6
    Gewünschte Änderungen im Color Arrangement vornehmen:

Verwendung des Einstrick-Einstreifers ist abhängig von der Schlittenrichtung und der Einstrick-Einstreifer arbeitet immer nachlaufend zum Stricksystem.

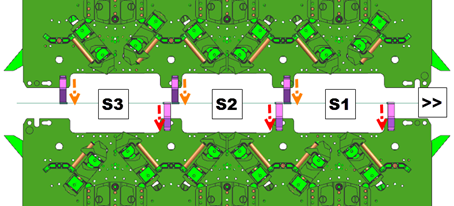

Strickrichtung nach links

  • Roter Pfeil
    = Einstreifer inaktiv
  • Orangener Pfeil
    = Einstreifer aktiv
  • Im Schlittenhub nach links arbeiten die Einstreifer als Einstrick-Einstreifer vorne.
  • Einstrick-Einstreifer sind nachlaufend zum Stricksystem aktiv.
  • Einstreifer hinten sind inaktiv.

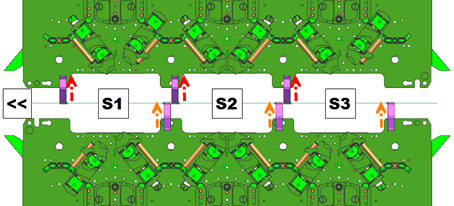

Strickrichtung nach rechts

  • Im Schlittenhub nach rechts arbeiten die Einstreifer als Einstrick-Einstreifer hinten.
  • Einstrick-Einstreifer sind nachlaufend zum Stricksystem aktiv.
  • Einstreifer vorne sind inaktiv.

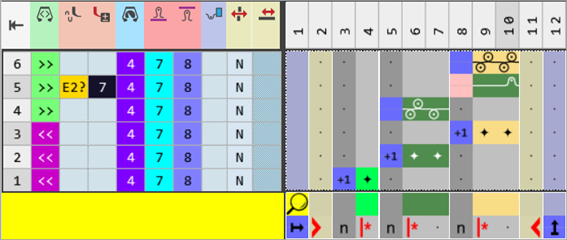

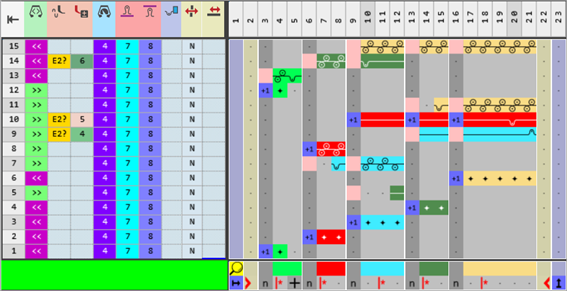

Color Arrangement CA#1- Einstricken der Fadenführer



    7
    Mit Taste Prüfen das erstellte Color Arrangement auf korrekte Einträge überprüfen.
    : Der stricktechnische Ablauf kann nicht überprüft werden!
    8
    Nach gleicher Vorgehensweise für die folgenden Musterreihen die Color Arrangements erstellen:

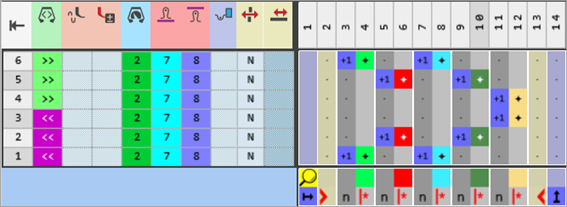

CA#2 – Höhe des Bereiches1 des Motivs

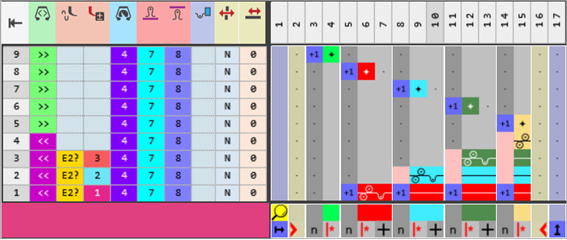

CA#3 – Überganng von Bereich1 zu Bereich2 des Motivs

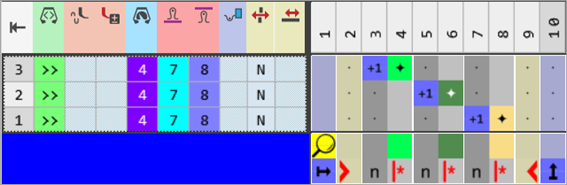

CA#4 – Fadenführer am Ende des Übergangs positionieren

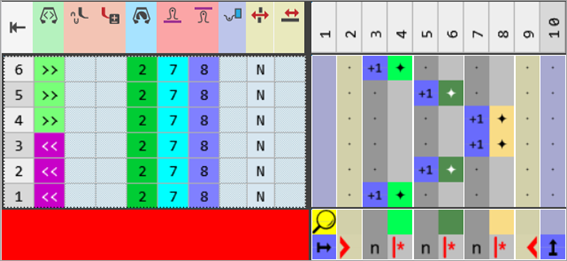

CA#5 – Höhe des Bereiches 2 des Motivs

: Dieses Color Arrangement ist nicht zwingend notwendig, da die automatische Technik-Bearbeitung diesen Bereich ebenso nach 'Intarsia-Methode' auflöst.



CA#6 – Ausstricken der Fadenführer



    9
    In Steuerspalte Rapporte (RS) die gewünschten Rapporte zur Längenregulierung einzeichnen.

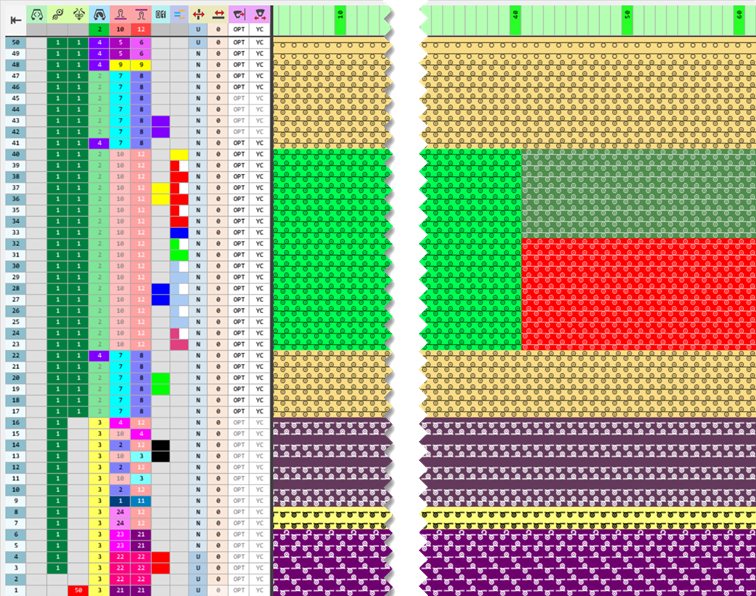

Ausschnitt vor Technik-Bearbeitung



    10
    Im Toolfenster Fadenführer gegebenenfalls die gewünschten Einstellungen vornehmen.
    11
    Gewünschte Vorgaben in den folgenden Steuerspalten vornehmen:
    12
    Alle Bearbeitungsschritte durchführen.

: Die extrahierte Datei „ADF530-32W.Pattern-17.zip“ kann mit USB-Stick oder über Ethernet in die Maschine geladen werden.
