Determinar especificaciones para correcciones de variador en el elemento de tisaje
En elementos de tisaje de STOLL se utilizan índices de corrección de variador (VCI) de manera predeterminada.
Entrar especificaciones para una corrección del variador en un elemento de tisaje local:
Todos los elementos de tisaje dibujados en la muestra provenientes del Knit Explorer son guardados como elementos de tisaje locales en Proyecto de muestra.
- Usted entrará especificaciones para una corrección de variador referente a pasadas de transferencia en la
Muestra de diseño en un elemento de tisaje local. - La columna de control
puede ser visualizada en la Muestra de diseño, pero no tiene entradas, dado que no se visualizan pasadas de transferencia.
- 1
- Abrir el proyecto existente y guardarlo a través del menú Archivo / Guardar como con un nuevo nombre.
- o -
Crear un nuevo Proyecto de muestracon una muestra individual y dibujar estructura. - 2
- Abrir un elemento de tisaje local con doble clic.
- 3
- Visualizar la columna de control en el editor de elementos de tisaje.
- 4
- En la ventana
Trenza 3x3 posicionar el cursor en la columna de control y presionar el Botón derecho del ratón. - Aparece el menú contextual para la corrección de variador (VCI).

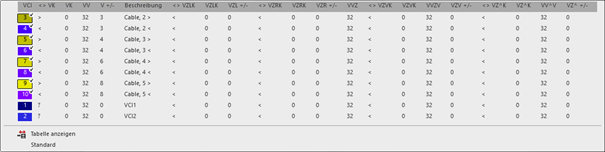

- Todos los índices de correcciones de variador (VCI) utilizados en el elemento de tisaje Trenza 3x3 son visualizados y son marcados con el símbolo
.
Nota:
En los elementos de tisaje se administran las estructuras para tisaje en todas las agujas como también para tisaje con técnica 1x1. Esto significa que para todos los recorridos del variador hay un valor de corrección de variador entrado en el elemento de tisaje. - Son visualizadas las entradas marcadas como favoritas en la ventana de herramientas Parámetros de muestra bajo el apartado Variador en la pestaña Estándar.
- 5
- Seleccionar la corrección del variador deseada y entrarla en la columna de control.
Los índices de corrección de variador (VCI) visualizadas en el menú contextual corresponden a la tabla en la ventana de herramientasParámetros de muestra bajo el apartado Variador en la pestaña Usuario.
