Trabajar con la ficha estiraje auxiliar (W+F)

I. Abrir la pestaña Estiraje auxiliar (W+F) y seleccionar / modificar la entrada:

  1. La ventana de documento Muestra de diseño está seleccionada.
  2. La columna de control Estirador auxiliar (W+F) es visualizada.
    1
    En la cinta de opcionesInicio en Ventana de herramientas abrir el menú de selección y seleccionar Parámetros de muestra.
    - o -
    Directamente debajo de Parámetro hacer clic en el símbolo Datos Setup.
  1. Aparece la ventana de herramientas Parámetros de muestra.
    2. 2
    Selecciona el apartado Estiraje.
    3
    Ficha Estirador auxiliar (W+F) / Estándar
    - o -
    Selecciona Usuario.
    4
    Seleccionar el valor de estiraje auxiliar deseado en la columna y entrarlo en la columna de control.
  1. La configuración predeterminada es sobrescrita en estas pasadas de diseño.

Opciones en la barra de herramientas

Selección del valor estándar para la entrada en la columna de control

Eliminación de una entrada en la columna de control

Mostrar valores relativos a la muestra

Ocultar valores relativos a la muestra

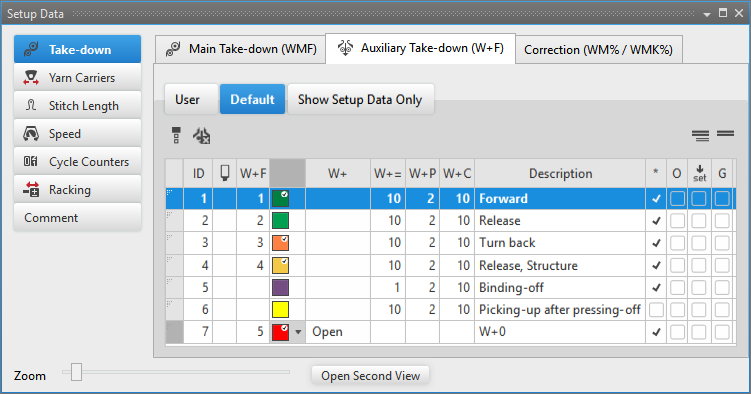

Etiquetas de las columnas en la ventana de herramientas Estirador auxiliar (W+F)

Columna

Visualización

ID / IDv / ID^

Numeración consecutiva y ordenación de las entradas

Selección del valor de estiraje auxiliar para la entrada en la columna de control

W+F

Índice para la asignación indirecta del valor de estiraje auxiliar
(Menú de estiraje auxiliar)

Color

Visualización de los colores para la entrada en las columnas de control

W+

Abrir / cerrar el estirador auxiliar

W+=

Valor de las revoluciones del estirador auxiliar

W+P

Valor de la presión de apriete del estirador auxiliar

W+C

Indicación del número del sistema para el control del estirador auxiliar

Columna

Visualización

Descripción

Comentario para el uso de la entrada

*

La entrada no es definida como favorito, es decir que la entrada solo aparece en la tabla Estándar como disponible para la selección.

La entrada es definida como favorito, es decir que la entrada solo aparece en la tabla Usuario o directamente en el menú contextual en las columnas de control como disponible para la selección.

O

El valor no puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla.

El valor puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla. (Estándar)

La entrada no es aplicada a los datos Setup.

: Todas las entradas utilizadas en la muestra son aplicadas al setup de manera predeterminada.

La entrada es aplicada a los datos Setup.

: De este modo es posible aplicar entradas adicionales a los datos Setup que no están siendo utilizadas en la muestra.

G

Todas las indicaciones en la tablaEstándar / Usuario son Especificaciones de STOLL (STOLL template)
¡La modificaciones en la tabla son relativas al proyecto!

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de STOLL.

Estas indicaciones en la tabla Estándar / Usuario ahora son Especificaciones de usuario (user template)
Las modificaciones en la tabla son guardadas en la plantilla de usuario para siguientes proyectos.

: Al crear un nuevo proyecto de muestra se utiliza la plantilla de usuario.

II. Agregar nueva entrada en la pestaña Estirador auxiliar (W+F):

Nuevas entradas solo pueden ser agregadas en la pestaña Usuario.

  1. La ventana de documento Muestra de diseño está seleccionada.
    1
    Abrir la ventana de herramientas Parámetros de muestra.
    2
    Selecciona el apartado Estiraje.
    3
    Seleccionar la pestaña Estirador auxiliar (W+F) / Usuario.
    4
    Posicionar el cursor en la columna izquierda de la tabla en la línea con la identificación *.
    5
    Abrir el menú contextual con el Botón derecho del ratón y seleccionar Agregar línea.
  1. Una nueva entrada es añadida al final de la tabla.
    2. 6
    Definir las especificaciones deseadas en las columnas de la nueva entrada.
    7
    Cerrar la tabla con .
  1. Las modificaciones son guardadas en la tabla y están disponibles en el proyecto para cada pedido y para las diferentes muestras.

Las modificaciones son guardadas en el archivo *.spf al cerrar el proyecto.

III. Aplicar la entrada proveniente de la pestaña Estirador auxiliar (W+F) a la muestra:

  1. La ventana de documento Muestra de diseño está seleccionada.
  2. La columna de control Estirador auxiliar (W+F) es visualizada.
    1
    Abrir la ventana de herramientas Parámetros de muestra.
    2
    Selecciona el apartado Estiraje.
    3
    Seleccionar la pestaña Estirador auxiliar (W+F) / Usuario.
    4
    Seleccionar el valor de estiraje auxiliar deseado en la columna .
    5
    Entrar el valor de estirador auxiliar deseado en la columna de control.
