Crear un nuevo proyecto de muestra con una muestra
Diálogo: Nuevo proyecto de muestra
- 1
-
Nombre
Entrar el nombre deseado para el proyecto de muestra.
: La primera muestra de diseño recibe el mismo nombre automáticamente. - 2
- Máquina
- Visualización del tipo de máquina seleccionado
- Presionar el botón Cambiar la máquina para modificar el tipo de máquina:
-
STOLL :
Selección de una máquina estándar de STOLL -
Máquinas propias :
Selección de una máquina creada personalmente
: Con máquinas propias es posible asignar Opciones y Funciones del sistema específicos de la máquina.
- Abrir la ficha STOLL.

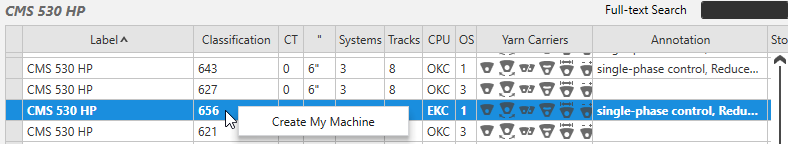

- Seleccionar la máquina deseada en la lista desplegable.
- Ejemplo: CMS 530HP, E 3,5.2, Clasificación 656
- Seleccionar Crear máquina propiaen el menú contextual.
- Entrar nombre de la máquina / especificaciones y confirmar con OK.
- Seleccionar la máquina creada -> abrir menú contextual Propiedades.
- Realizar las entradas deseadas.: Dirección IP para la conexión Ethernet a la máquina.
- 3
- Técnica de tisaje
-
Todas las agujas:
Muestra de diseño es tejida en todas las agujas (ejemplo). -
Técnica 1x1 :
Muestra de diseño es tejida en la técnica 1x1.
- 4
- Elementos de relleno :
- Seleccionar el color de hilo para la muestra de diseño.
- Seleccionar el elemento de ligamento para la muestra de diseño.
- 5
- Dimensión
- 6
-
Anchura:
Entrada de la anchura de muestra: 200 mallas. - 7
-
Altura
Entrada de la altura de muestra: 300 pasadas. - 8
-
Peine:
-
Hilo del peine
Módulo :
Utilización del módulo de técnica Hilo del peine.: Pinzar al final del tejido en la función de desprendimiento (RS17=0) : Se activa automáticamente, cuando Peine es seleccionado.
- 9
- Comienzo:
- Selección del módulo para el comienzo
Ejemplo: Comienzo, 1x1 . -
Número de sistemas:
Selección del número de sistemas de trabajo en el comienzo
Ejemplo: 1 sistema -
1 sistema:
El comienzo es tejido con un sistema / 1 guiahilos.
- o -
2 sistemas :
El comienzo es tejido con 2 sistemas / 2 guiahilos. -
: El aspecto de las mallas se hace más uniforme por tejer con 1 sistema en el comienzo.
-
Hilo elástico:
Selección del módulo de técnica para sin / con hilo elástico -
Hilo de protección :
Selección de un módulo de técnica para sin / con hilo de protección.
-
Con hilo de protección
:
Pasadas de preparación son tejidas con un guiahilos por separado (color técnico #205). (recomendado).
- o -
Sin hilo de protección : Pasadas de preparación son tejidas con el mismo guiahilos que el comienzo (color técnico #201) (no recomendado).
: Trabajar con hilo de protección ahorra hilo por el uso de hilo más económico como hilo de protección.
- El guiahilos con el hilo de protección para las pasadas de protección es pinzado después del comienzo y vuelve a entrar tejiendo al final del tejido.
-
Recomendación:
Utilizar el módulo de nudos Hilo flotante, Bloquear, Borde del tejido para la entrada del hilo de protección en las pasadas de protección al final del tejido.
Resultado: De esta forma se evita que el hilo no se inserte en el borde del tejido. - Ajuste en Configuración -> Sectores de tisaje -> Pasadas de protección
-
Transición:
Selección del tipo de transición del comienzo a la muestra básica -
: Un índice NP extra (NP4) es asignado en el comienzo a esta última pasada para poder cambiar el cerraje de la malla para una transferencia segura.
- 10
- Confirmar las entradas con la tecla Aceptar
- El proyecto de muestra es abierto.
