Multi-piece knitting with CMS 822

Overview of the operating modes with CMS 822:

Possibilities of the operating modes

Operating Mode

Using the comb

Number of possible fabric pieces

Without tandem:

Without Comb

1 - 4

With Comb

1 or 2

With tandem

Without Comb

1-4 per carriage

With Comb

2

I. Without Tandem - Multi-piece knitting with and without comb:

Possibilities with normal operation (without tandem)

System allocation per knitting area

Start

Configuration:
Number of SEN areas

Without Comb

1 - 4 SEN
= 1 - 4 pieces

With Comb

1 SEN = 2 Fabrics

II. With Tandem - Multi-piece knitting with and without comb:

El funcionamiento de la CMS 822 equivale al funcionamiento de una CMS 933/922/422TC/433TC como tándem.

Creará el programa de tisaje para el carro izquierdo con los sistemas de tisaje S1 y S2
La selección de agujas es calculada internamente para la pieza de tisaje de la izquierda y aplicada a la pieza de tisaje de la derecha con los sistemas de tisaje S3 y S4.

    1
    Generate new pattern.
    - or -
    Load the existing pattern as basic pattern.
    2
    Activate Servicio en tándem and select the coupling width when selecting the machine.

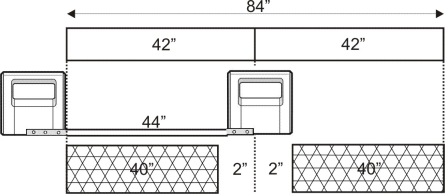

Tandem operation without comb

System allocation

Start

Coupling width

Working width

Without Comb

42 "

42 "

Start

Coupling width

Working width

Without Comb

44 "

40 "

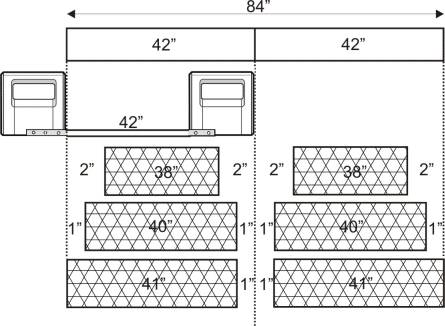

Tandem operation with comb

System allocation

Start

Coupling width

Working width

With Comb

42 "

42 "

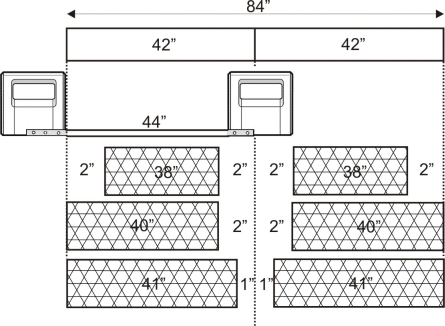

Possible positions of the working width and the intermediate space

Start

Coupling width

Working width

With Comb

44 "

40 "

Possible positions of the working width and the intermediate space


The maximum knitting width corresponds to the coupling width minus one needle!

La distancia de los dos sectores de tisaje debe ser suficiente para posicionar los guiahilos utilizados.
Prestar atención a ocupaciones dobles de carriles de guiahilos.

    1
    Call up the Sectores de tisaje tab in the Configuración tool window.
    2
    Position the Posición de inicio de SEN1 to the left in case of a great working width.
    3
    Activate Tisaje con varias piezas in the Tisaje con varias piezas section and set Distancia hasta centro del tejido (ancho de acoplamiento) or Distancia en espacio intermedio.
    4
    Start the Procesamiento técnico .
