Paso a paso a la muestra 'Pattern-3'

  1. Proyecto de muestra se crea con una muestra y las configuraciones deseadas.
    1
    Abrir Knit Explorer:
    2
    A continuación, en Knit Explorer bajo Módulos de estructura -> Estándar -> Petinet seleccionar el elemento de tisaje Petinet, Malla v para dibujar.
    3
    Dibujar la estructura deseada.

Representación en color de hilo

Representación en color del módulo

    4
    Seleccionar una estructura con la anchura y altura deseada.
    5
    Crear a partir de selección:
    6
    Con la ayuda del centro de campo de muestra dibujar la parte de muestra en la muestra básica múltiples veces hacia la izquierda y derecha.
    7
    A continuación, en Knit Explorer bajo Módulos de estructura -> Estándar -> Tipos de tejido básicos seleccionar el elemento de tisaje 1x1 Punto perlé para dibujar.

: Para trabajar con PTS - diferente índice de longitud de malla en una pasada técnica - a los elementos de tisaje STOLL Estructura del Knit Explorer ya se les fueron asignados diferentes longitudes de malla. Las longitudes de malla son asignadas en las columnas de control así como con precisión de aguja a la acción de la aguja.

    8
    Activar Aplicar longitud de malla con los atributos de cursor.
    9
    Dibujar el elemento de tisaje 1x1 Punto perlé en la muestra de diseño.
  1. La longitud de mallas precisa a la aguja del elemento de tisaje es entrada a la muestra de diseño.

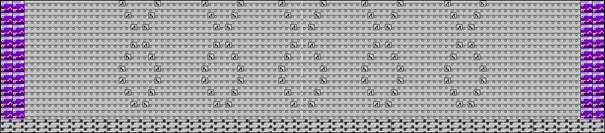

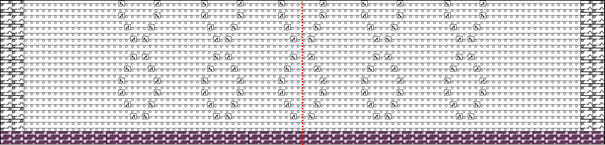

Representación de la muestra de diseño en color de muestra

Representación de la muestra de diseño en longitud de malla (NPJ)

  • En los sectores grises no hay longitud de malla asignada.
    Esto significa, que aquí se utilizan las longitudes de malla estándar de las columnas de control.
  • En los sectores con longitudes de malla dibujados se sobrescriben las longitudes de malla estándar y las nuevas longitudes de malla son utilizadas.

Resultado:
Diferentes longitudes de malla están presentes en una pasada técnica.
= Trabajar con PTS.

:
Durante el posicionamiento del elemento de tisaje 1x1 Punto perlé prestar atención que este esté posicionado correctamente a Comienzo, 1x1.
Esto significa que la estructura 1x1 del comienzo sin variador debe continuar en la estructura del punto perlé 1x1.

Aplicar longitudes de malla del elemento de tisaje a las columnas de control al dibujar:

Condición:
En el elemento de tisaje 1x1 Punto perlé se entraron otras entradas de longitudes de malla que en la muestra básica a las columnas de control y .

  1. Seleccionar elemento de tisaje.
  2. : La ventana Atributos de cursor es visualizada con los atributos activos momentáneamente.
  3. A través del botón Aplicar columnas de control realizar la configuración deseada para dibujar:
  4. - Activado
    Las longitudes de malla del elemento de tisaje son entradas en las columnas de control.
  5. - Desactivado
    Las longitudes de malla del elemento de tisaje no son entradas en las columnas de control.
  6. Dibujar el elemento de tisaje en la muestra de diseño.
  7. : La longitud de malla figura en la columna de control y por consiguiente es válida para toda la pasada técnica. Ningún Power Tension Setting (NPJ) es generado.

Aplicar longitudes de malla del elemento de tisaje con precisión de aguja a la muestra de diseño al dibujar:

Condición:
En el elemento de tisaje 1x1 Punto perlé se entraron longitudes de malla diferentes en la acción de la aguja.

  1. Seleccionar elemento de tisaje.
  2. : La ventana Atributos de cursor es visualizada con los atributos activos momentáneamente.
  3. A través del botón Aplicar longitud de malla realizar la configuración deseada para dibujar:
  4. - Activado
    Las longitudes de malla del elemento de tisaje son aplicadas a la muestra de diseño.
  5. - Desactivado
    Las longitudes de malla del elemento de tisaje no son aplicadas a la muestra de diseño.
  6. Dibujar el elemento de tisaje en la muestra de diseño.
  7. : Ahora hay diferentes longitudes de malla presentes para PTS en una pasada técnica.

Dibujar longitudes de malla de la tabla con precisión de aguja en la muestra de diseño:

Condición:

  • En la muestra de diseño hay dibujadas diferentes estructuras en algunos sectores.
  • En las columnas de control y se entran las longitudes de malla estándar.
  1. En la barra de estado de la muestra de diseño conmutar de Color de muestraa Longitud de malla.
  2. En la cinta de opcionesInicio bajo Parámetro en Ventana de herramientas abrir el menú de selección y seleccionar la ventana de herramientas Longitud de malla (NP) .
  3. : Aparece la ventana de herramientas Longitud de malla (NP).
  4. Seleccionar la pestaña Estándar.
  5. Seleccionar las longitudes de mallas con el botón Ctrl de forma conjunta en la columna y .
  6. : La longitud de malla para la fontura anterior y posterior cuelgan del cursor.
  7. Dibujar las longitudes de malla en el sector de estructura en la muestra de diseño.
  8. : Ahora existen diferentes longitudes de malla para PTS en una pasada de tisaje.

Resultado:

1

Gris = sin entrada de color de una longitud de malla

En estos sectores es utilizada la longitud de malla de las columnas de control y .

: Los valores estándar no deben ser eliminados de las columnas de control.

2

Entrada de color para otras longitudes de malla en una pasada de muestra

    10
    Para crear un corte de líneas relativo al proyecto, seleccionar la pestaña Cortes en la ventana de herramientas.
    11
    Con el Botón derecho del ratón abrir el menú contextual -> seleccionar Crear nuevo corte con el tamaño M....
  1. La ventana de herramientas Nuevo corte de líneas es abierta.

Formato de entrada

Malla

Entrada en la tabla de corte de líneas

  • Altura en mallas (pasadas de mallas)
  • Anchura en mallas (columnas de mallas)

: El escalonamiento es convertido en base a la especificación para los pasos.

Pasos

Entrada en la tabla de corte de líneas

  • Altura de los pasos en mallas (pasadas de mallas)
  • Anchura de los pasos en mallas (columnas de mallas)

Tisaje a mano (vueltas)

Entrada en la tabla de corte de líneas

  • Altura en vueltas (1 vuelta equivale a 2 pasadas de mallas)
  • Anchura en mallas (columnas de mallas)

Reglas para aumento con tisaje a mano

Tejer antes de aumentar después del comienzo

Aumentar antes de tejer después del comienzo (especificación estándar)

Crear corte a partir de imagen

No se utiliza una imagen

Utilizar imagen como plantilla

Comentario

Informaciones acerca del corte

    12
    Realizar las entradas deseadas:
    13
    Confirmar con el botón OK.
  1. Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Para los cantos de corte del corte de líneas se utilizan atributos estándar.
Menú Archivo -> Opciones -> Corte de líneas -> Opciones para nuevo corte de líneas

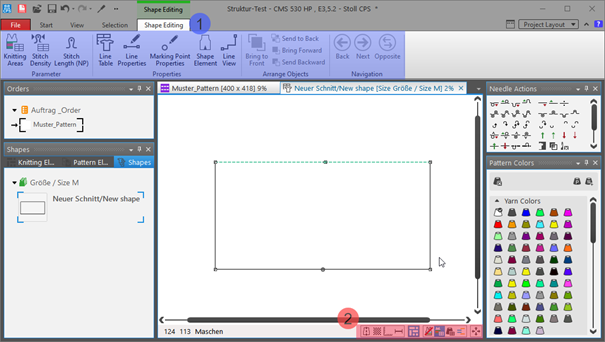

Ventana de documento Nuevo corte xx [tamaño x]

1

Cinta de opciones Edición del corte

Grupo Parámetro

Sectores de tisaje

Crear nuevos sectores de tisaje y visualizar sectores de tisaje existentes

Densidad de las mallas

Crear nueva densidad de mallas y visualizar la densidad de mallas existente

Longitud de malla (NP)

Visualización de la pestaña Longitud de malla en el Editor de Setup

Grupo Propiedades

Tabla de líneas

Visualización de la tabla de líneas para la entrada de datos de la forma

Propiedades de línea

Visualización de las propiedades de línea (atributos) de un borde de forma seleccionado

Propiedades del punto de marca

Visualización de las propiedades del punto de marca (atributos) de un punto de marca seleccionado

Elemento de corte

Visualización de las propiedades del elemento de corte de un elemento de corte seleccionado

  • Escote / Escote relleno
  • Tisaje con inserción
  • Hueco
  • Pinzas
  • Dentro de la forma

Vista de líneas

Visualización gráfica de un borde de forma seleccionado

2

Barra de estado en la ventana de documento para cortes

Mostrar eje de simetría

Mostrar retícula de mallas

Visualizar ejes de diagrama

Mostrar dimensionamientos de control

Mostrar los símbolos de los puntos de marca

Ocultar sectores de tisaje

Mostrar sectores de tisaje

Mostrar sectores de tisaje (color de hilo)

Mostrar sectores de tisaje (color de CA)

Mover el objeto seleccionado (punto de corte, punto de marca, sector de tisaje o elemento de corte) con teclas de flecha del teclado (punto de corte solo en el formato de entrada Malla)

    14
    Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones Edición del corte bajo Propiedades hacer clic en el botón Tabla de líneas.
    - o -
    En la ventana de documento Nuevo corte xx [tamaño x] utilizar el gráfico visualizado.

: El método (tabla o gráfico) para la creación de un corte de líneas relativo al proyecto puede elegirse libremente, ya que las vistas siempre se actualizan de manera sincrónica.

    15
    Abrir Tabla de líneas en la cinta de opciones.
  1. La tabla Corte de líneas con los valores de la forma rectangular es visualizada.
    2. 16
    Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el corte básico.

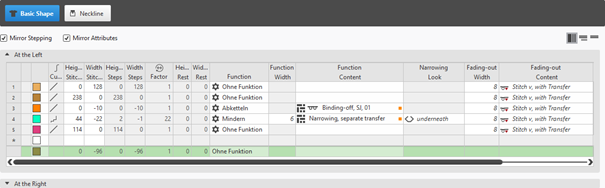

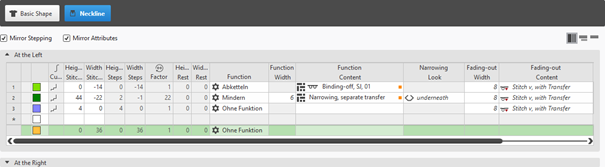

Ejemplo: Corte de líneas para Pattern-3

Corte básico: Delantero

1

  • Visualización de todos los elementos de corte disponibles
    • Corte básico (siempre disponible)
  • Inclusión de un nuevo elemento de corte simétrico o asimétrico
    • Escote
    • Escote relleno
    • Tisaje con inserción
    • Hueco
    • Pinzas
    • Dentro de la forma

2

Reflejar escalonamiento

Creación de un corte simétrico / elemento de corte

: Tablas de líneas a la izquierda y a la derecha son idénticas

Reflejar atributos

Modificación de los atributos es realizada en las tablas de líneas de izquierda y de derecha

No reflejar los atributos

Modificaciones de los atributos solo son realizadas en las tablas de líneas de la izquierda o en las de la derecha

No reflejar escalonamiento

Creación de un corte / elemento de corte asimétrico

: Las tablas de líneas a la izquierda y a la derecha pueden ser editadas de forma diferente.

3

Mostrar todas las propiedades

Mostrar sub-líneas

Ocultar sub-líneas

4

Color de visualización para líneas principales y sub-líneas en una línea seleccionada en Vista de líneas

5

Tipo de curva

  • Visualización de la línea principal con el tipo de curva seleccionado
  • Modificación del tipo de curva

6

Columnas para la entrada de valores para las líneas del corte de líneas en el formato de entrada

  • Mallas
    • Altura en mallas
    • Anchura en mallas
  • Pasos
    • Altura en pasos
    • Anchura en pasos

: En base a los valores entrados y del tipo de curva se calcula el valor , la altura del resto y la anchura del resto.

7

Columna para la entrada de los atributos de líneas

: La entrada en la columna Función es calculado automáticamente en base a los valores para una línea.

8

Especificación para trabajar con PTS (NPJ) para una línea (borde de forma)

  • Valor para la fontura anterior y / o posterior
  • Anchura en agujas

Insertar una línea de corte en un elemento de corte:

: Con ambos métodos, las líneas de corte son insertadas simétricamente de manera predeterminada.

  • En la tabla de líneas:
    Entrada de un valor positivo: Aumentar hacia arriba
    Entrada de un valor negativo: Menguar hacia abajo
    • En la última fila de la tabla entrar los valores deseados con el símbolo *. Confirmación de la entrada con el botón Enter y una nueva línea de tabla es agregada.
    • Seleccionar una pasada -> abrir el menú contextual con Botón derecho del ratón -> seleccionar Agregar línea principal.
    • Seleccionar una pasada -> abrir el menú contextual con Botón derecho del ratón -> seleccionar Agregar línea encima.
      - o -
      Selecciona Agregar línea posterior.

: Solo en la tabla de líneas es posible crear un corte de líneas asimétrico desactivando Reflejar escalonamiento.

  • En la ventana de documento
    • Posicionar el cursor en una línea del gráfico visualizado -> Abrir el menú contextual con el Botón derecho del ratón -> Seleccionar Insertar línea de corte.

Modificar las propiedades de línea de una línea de corte

  • Configuración global relativa al proyecto de las propiedades de línea a través de Configuración / pestaña Todos los cortes
  • En el corte relativo a una línea de corte

Modificar propiedades de línea:

  • En la tabla de líneas
    • Modificación directa de una propiedad de línea en la correspondiente columna de la tabla
    • Seleccionar línea en tabla, abrir la ventana de herramientas con el botón Propiedades de línea y realizar las entradas deseadas.
  • En la ventana de documento
    • Posicionar el cursor en una línea del gráfico visualizado, seleccionar el menú contextual Propiedades de línea y realizar las entradas deseadas en la ventana de herramientas.

1

Modificación del tipo de curva

2

Modificación de la función de una línea de corte

  • Sin función
  • Menguar
  • Aumentar
  • etc.

3

Modificaciones para línea de corte con la función Menguar

4

Modificaciones del atributo Ocultar para una línea de corte

5

Especificación para una línea de corte para trabajar con PTS el borde de forma

6

Visualización de las marcas asignadas a una línea de corte.

Aplicar marcas a línea reflejada

Aplica las marcas de la línea seleccionada a la línea opuesta.

: Eventualmente se quitan marcas existentes de la línea de corte opuesta.

Modificar el tipo de curva:

  • En la tabla de líneas
    • En la columna Tipo de curva con el botón derecho del ratón abrir el menú contextual y seleccionar el tipo de curva deseado.
    • Seleccionar línea -> con el botón Propiedades de línea abrir Propiedades de línea y en Secuencia de escalonamientos seleccionar el tipo de curva deseado
  • En la ventana de documento
    • Posicionar el cursor en una línea del gráfico visualizado -> Abrir el menú contextual con el Botón derecho del ratón -> Seleccionar Adaptar secuencia de escalonamientos....
  1. En el menú de seleccionar marcar la Secuencia de escalonamientos deseada.
  2. Al seleccionar el tipo de curva uniformemente con el resto bajo Adaptar escalonamiento entrar los valores deseados para Altura y Anchura de los pasos.
  3. : La ventana para la entrada de especificaciones es visualizada de acuerdo con el tipo de curva seleccionado.
  4. Con la tecla Recalcular aplicar la entrada a la línea de corte.
  5. : La línea de corte es visualizada en el gráfico así como también en la tabla de líneas.
    17
    Asignar los atributos deseados a las nuevas líneas de corte:

Remallado del borde exterior izquierdo de la forma

Remallado del borde exterior derecho de la forma

: Las líneas de corte para el remallado en el borde exterior de la forma están a la misma altura en la tabla de líneas.
Con el procesamiento técnico estas líneas de corte Remallado se desplazan en la altura de acuerdo a la dirección de carro.

  • Altura hasta que el remallado es número par: Remallado a la derecha antes de izquierda
  • Altura hasta el remallado es impar: Remallado a la izquierda antes de derecha

: ¡La secuencia de tisaje al remallar es dependiente de la dirección de carro!
La altura (número de pasadas de tisaje) hasta remallar es arbitraria, ya que el procesamiento técnico desplaza los bordes de remallado en la altura de acuerdo a la dirección de carro.

    18
    En la tabla de líneas, posicionar el cursor en el sector al lado del botón Corte básico -> abrir el menú contextual con el botón derecho del ratón -> seleccionar Agregar elemento de corte....
    19
    En el menú de selección elegir el elemento de corte deseado Escote -> simétrico.
    20
    Crear las líneas de corte del nuevo elemento de corte igual que el corte básico.
  1. El primer elemento de corte es visualizado en el gráfico así como también en la tabla de líneas.

Tipo de elemento de corte: Escote simétrico

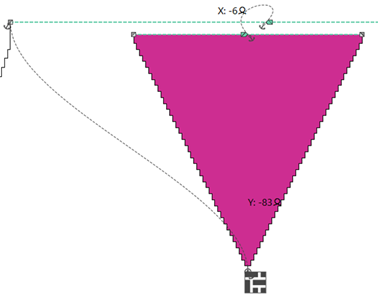

Posicionamiento de un elemento de corte en el corte básico

:
Al crearlo a cada elemento de corte le es agregado un acceso directo (ancla) a un punto de corte en el corte básico.

Condición:

  • Se creó un corte básico con un elemento de corte Escote.
  1. Posicionar el cursor en el elemento de corte.
  2. Con el Botón izquierdo del ratón posicionar el cursor nuevamente en el elemento de corte.
    - o -
    Desplazar con las teclas de flecha del teclado.
    - o -
    Con doble clic en el Botón izquierdo del ratón en el elemento de corte abrir la visualización de coordenadas y entrar valores.

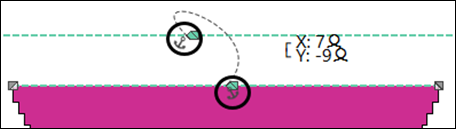

  3. : En el elemento de corte Escote se hace visible el punto de anclaje con sus coordenadas X e Y.
  4. Modificar el posicionamiento si es necesario.

Posibilidades de modificar un ancla a través del menú contextual

Edición

Ventana de herramientas para la modificación manual de los valores para las coordenadas X e Y.

Dividir ancla

Desagrupar un ancla agrupada en un ancla para coordenada X y uno para coordenada Y para poder acoplar un ancla a otro punto de corte si es necesario.

: De manera predeterminada un ancla contiene ambos valores para las coordenadas X e Y.

    21
    Asignar los atributos deseados a las nuevas líneas de corte:

Variantes de escotes

  • Comienzo del escote con solo una aguja (corte impar en la anchura total)
  • Comienzo del escote con 2 agujas (corte par en la anchura total)
  • Comienzo del escote con más de 2 agujas -> remallado en el comienzo

: Elemento de tisaje Iniciar escote en V, Cruzamiento está vinculado con el punto de marca del elemento de corte Escote.

Representación gráfica del comienzo del escote

Propiedades

  • Punto de marca (azul) con elemento de tisaje Iniciar escote en V, Cruzamiento

Adaptar posicionamiento del elemento de tisaje 'Iniciar cruzamiento del escote en V':

: Atención:
Si el elemento de tisaje Iniciar escote en V, Cruzamiento se conecta con una línea de corte, entonces se debería remover el elemento de tisaje en la marca.

  • En la tabla de líneas
    • Seleccionar la línea en la tabla.
      Abrir la ventana de herramientas con Propiedades de línea y realizar las entradas deseadas.
  • En la ventana de documento
    • Posicionar el cursor en una línea del gráfico visualizado y abrir el menú contextual.
      Seleccionar Propiedades de línea y realizar las entradas deseadas.
  1. Seleccionar la línea de corte deseada.
  2. Con Propiedades de líneaabrir la ventana de herramientas.
  3. En el apartado Marcas realizar las siguientes configuraciones:
  4. - X / Y: el posicionamiento del elemento de tisaje seleccionado
  5. - Punto de anclaje: el punto de la línea de corte (comienzo / final) donde el elemento de tisaje debe ser añadido
  6. - Elemento de tisaje: indicar elemento de tisaje deseado
  7. - Alineamiento: indicar punto deseado en el elemento de tisaje (punto de referencia) para el posicionamiento
  8. De ser necesario, realizar más modificaciones.
  9. : El elemento de tisaje debe ser posicionado en la línea de corte a la izquierda (punto final) dado que el remallado es procesado de izquierda a derecha.

1

Posicionamiento del elemento de tisaje en Iniciar escote en V, Cruzamiento

  • X – valor: 0
  • Y – valor: 0
  • Alineamiento: Arriba a la izquierda - ángulo superior izquierdo

: El elemento de tisaje no está visible en la muestra con el corte posicionado a causa del símbolo de forma Remallar.

2

Posicionamiento del elemento de tisaje en Iniciar escote en V, Cruzamiento

  • X – valor: 0
  • Y – valor: -1
  • Alineamiento: Arriba a la izquierda

3

Posicionamiento del elemento de tisaje en Iniciar escote en V, Cruzamiento

  • X – valor: -11
  • Y – valor: -1
  • Alineamiento: Arriba a la izquierda

: ¡La secuencia de tisaje al remallar siempre es dependiente de la dirección de carro!

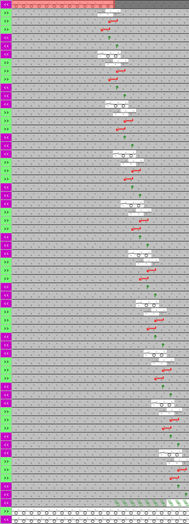

Remallado en la carrera del carro hacia la derecha >>

  • Altura hasta que el remallado es número par

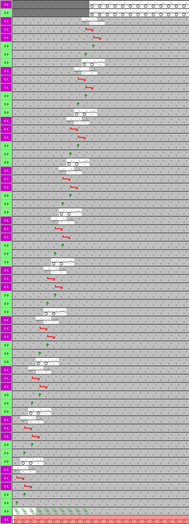

Remallado en la carrera del carro hacia la izquierda <<

  • Altura hasta el remallado es impar

División del remallado en el centro

  • Entrada del símbolo de forma Separación sobre 2 pasadas de tisaje

: En cuál secuencia se remallan los lados, depende del número de pasadas de tisaje hasta la separación

Dibujar Separación manualmente en la capa Finishing:

  1. El corte está posicionado en la muestra de diseño.
  2. En la vista de la muestra de diseño Símbolos de forma está activo.
    1
    A través del control de capas, conmutar de Editar capa de muestra a Editar capa de refinamiento.
    2
    En la ventana de herramientas Acciones de la aguja -> Símbolos de forma rasterizada -> seleccionar símbolo Separación.
    3
    Manualmente insertar el símbolo Separación en la capa Finishing a través de 2 pasadas de tisaje.
    4
    Posicionar módulo de inicio del comienzo del escote relativo al símbolo .
  1. : La pasada inicial del escote es remallada desde el centro.
    22
    En la ventana de herramientas Cortes, seleccionar el corte creado con el botón izquierdo del ratón.
    23
    Abrir el menú contextual -> Posicionar corte -> seleccionar nombre de muestra.
  1. El corte se encuentra flotante en la muestra básica.
    2. 24
    Activar el botón en la ventana de documentos.
    25
    A través de posicionar el corte en la muestra básica.
    26
    Líneas de corte, controlar atributos y eventualmente realizar correcciones.
    27
    De ser necesario, asignar un subcolor al lado izquierdo del escote, para determinar otros atributos a través de la tabla Parámetros de color.
    28
    Iniciar Procesamiento técnico:
    Mostrar la vista de símbolos después del procesamiento técnico.
    29
    Generar Sintral.
    30
    Iniciar Control Sintral.
    31
    Extraer del programa de tisaje.
  2. Se crea el programa para la máquina de tejer: CMS530.Pattern-3.zip.
  3. Cargar programa de tisaje en la máquina.

: El archivo extraído "CMS530.Pattern-3.zip" se puede cargar en la máquina con una memoria USB o a través de Ethernet.
