Crear nuevo elemento de tisaje para el tipo de elemento de tisaje 'Módulo de estructura':

Las opciones para guardar un elemento de tisaje:

Crear nuevo elemento de tisaje Estructura en el Knit Explorer:

    1
    Al iniciar el CREATE PLUS hacer clic en el símbolo Nuevo elemento de tisaje.
    - o -
    Con CREATE PLUS abierto, abrir Knit Explorer y hacer clic en el símbolo Nuevo elemento de tisaje.

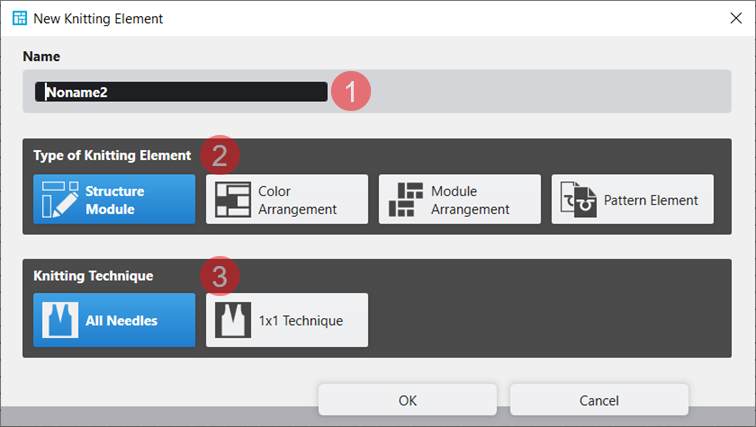

  1. Aparece el diálogo Nuevo elemento de tisaje.

1

Nombre

Entrar nombre para el nuevo elemento de tisaje.

2

Tipo de elemento de tisaje

Selección de la plantilla (Template) para el nuevo elemento de tisaje

: La plantilla determina las propiedades básicas.

3

Técnica de tisaje

Selección del tipo de tisaje básico para el nuevo elemento de tisaje

  • Todas las agujas
  • Técnica 1x1
    2
    Realizar las configuraciones deseadas.
    3
    Cerrar el diálogo con el botón OKOK.

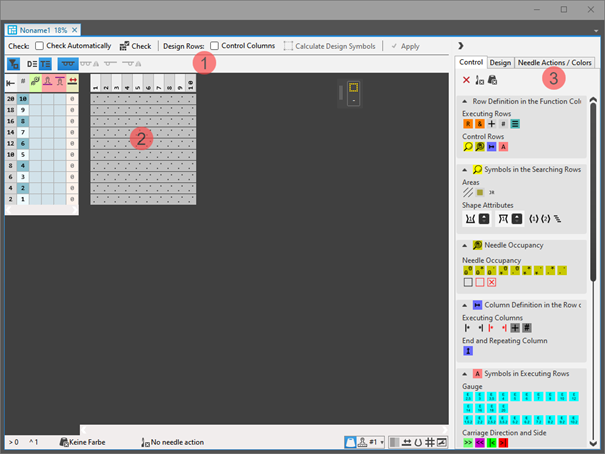

  1. Aparece la ventana de herramientas con la plantilla correspondiente.

1

Verificar

Automático

Validación automática del elemento de tisaje creado en relación a una correcta estructura no es realizado.

Automático

Validación automática del elemento de tisaje creado en relación a una correcta estructura es realizado.

Verificar

Validación del elemento de tisaje creado en relación a una correcta estructura.

Pasadas de diseño

Columnas de control

Sin aplicación de los datos de columnas de control de las pasadas técnicas a las pasadas de diseño

Columnas de control

Aplicación de los datos de columnas de control de las pasadas técnicas a las pasadas de diseño

:
Las informaciones de las pasadas de diseño son visualizadas al dibujar en la muestra de diseño. Si los datos de columnas de control solo están en las pasadas técnicas, los datos recién son entrados durante el procesamiento técnico.

Selección

Generar los símbolos de diseño seleccionados para las pasadas técnicas.
  • Gris:
    Las opciones de selección para filtrar la visualización están desactivadas.
  • Azul:
    Las opciones de selección para filtrar la visualización están activadas.
  • Gris:
    Las pasadas de diseño no son visualizadas en la vista.
  • Azul:
    Las pasadas de diseño son visualizadas en la vista.

:
Las informaciones de las pasadas de diseño son visualizadas al dibujar en la muestra de diseño. Las pasadas de diseño son generadas en base a la pasada técnica creada de manera predeterminada.
  • Gris: Las pasadas técnicas no son visualizadas en la vista.
  • Azul: Las pasadas técnicas son visualizadas en la vista.

:
Las informaciones de las pasadas técnicas son insertadas en la muestra durante el procesamiento técnico.

Visualización de los símbolos

  • Gris = seleccionado
    Visualización de la selección en el lienzo de dibujo



Visualización del lienzo de dibujo para tisaje en todas las agujas

Visualización del lienzo de dibujo para tisaje en todas las agujas reflejado.

: Visualización solo posible si este lienzo de dibujo está creado.

Visualización del lienzo de dibujo para tisaje en técnica 1x1

: Visualización solo posible si este lienzo de dibujo está creado.

Visualización del lienzo de dibujo para tisaje en técnica 1x1 reflejado

: Visualización solo posible si este lienzo de dibujo está creado.

2

Visualización de la plantilla según el tipo de elemento de tisaje seleccionado con columnas de control y lienzo de dibujo

3

Control

Pestaña con todos los atributos para la creación de diferentes tipos de elementos de tisaje

Diseño

Pestaña con símbolos para la modificación / creación de pasadas de diseño

Acciones de la aguja / Colores

Pestaña con acciones de la aguja y colores de muestra

    4
    Seleccionar la pestaña Acciones de la aguja / Colores .
    5
    Selecciona la visualización Pasadas técnicas.
    6
    Dibujar la estructura en las pasadas técnicas del nuevo elemento de tisaje utilizando acciones de la aguja y el color de muestra deseado.
  1. Las pasadas de diseño son generadas automáticamente.
    2. 7
    Definir los datos de columnas de control en las pasadas técnicas.
    8
    Eventualmente aplicar datos de columnas de control a las pasadas de diseño con el botón Columnas de control activo.
    9
    Con el botón Verificar validar el elemento de tisaje en relación a la estructura correcta.
    10
    Guardar elemento de tisaje.

Crear nuevo elemento de tisaje local:

  1. Un proyecto de muestra está creado y abierto.
    1
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Elementos de tisaje.
    2
    Llamar el menú contextual Crear módulo nuevo en la ventana de herramientas.
  1. Aparece el diálogo Nuevo elemento de tisaje.

1

Nombre

Entrar nombre para el nuevo elemento de tisaje.

2

Tipo de elemento de tisaje

Selección de la plantilla (Template) para el nuevo elemento de tisaje

: La plantilla determina las propiedades básicas.

3

Técnica de tisaje

Selección del tipo de tisaje básico para el nuevo elemento de tisaje

  • Todas las agujas
  • Técnica 1x1
    3
    Cerrar el diálogo con el botón OKOK.
  1. Aparece la ventana de herramientas con la plantilla correspondiente.

1

Verificar

Automático

Validación automática del elemento de tisaje creado en relación a una correcta estructura no es realizado.

Automático

Validación automática del elemento de tisaje creado en relación a una correcta estructura es realizado.

Verificar

Validación del elemento de tisaje creado en relación a una correcta estructura.

Pasadas de diseño

Columnas de control

Sin aplicación de los datos de columnas de control de las pasadas técnicas a las pasadas de diseño

Columnas de control

Aplicación de los datos de columnas de control de las pasadas técnicas a las pasadas de diseño

:
Las informaciones de las pasadas de diseño son visualizadas al dibujar en la muestra de diseño. Si los datos de columnas de control solo están en las pasadas técnicas, los datos recién son entrados durante el procesamiento técnico.

Selección

Generar los símbolos de diseño seleccionados para las pasadas técnicas.
  • Gris:
    Las opciones de selección para filtrar la visualización están desactivadas.
  • Azul:
    Las opciones de selección para filtrar la visualización están activadas.
  • Gris:
    Las pasadas de diseño no son visualizadas en la vista.
  • Azul:
    Las pasadas de diseño son visualizadas en la vista.

:
Las informaciones de las pasadas de diseño son visualizadas al dibujar en la muestra de diseño. Las pasadas de diseño son generadas en base a la pasada técnica creada de manera predeterminada.
  • Gris: Las pasadas técnicas no son visualizadas en la vista.
  • Azul: Las pasadas técnicas son visualizadas en la vista.

:
Las informaciones de las pasadas técnicas son insertadas en la muestra durante el procesamiento técnico.

Visualización de los símbolos

  • Gris = seleccionado
    Visualización de la selección en el lienzo de dibujo

Visualización del lienzo de dibujo para tisaje en todas las agujas

Visualización del lienzo de dibujo para tisaje en todas las agujas reflejado.

: Visualización solo posible si este lienzo de dibujo está creado.

Visualización del lienzo de dibujo para tisaje en técnica 1x1

: Visualización solo posible si este lienzo de dibujo está creado.

Visualización del lienzo de dibujo para tisaje en técnica 1x1 reflejado

: Visualización solo posible si este lienzo de dibujo está creado.

2

Visualización de la plantilla según el tipo de elemento de tisaje seleccionado con columnas de control y lienzo de dibujo

3

Control

Pestaña con todos los atributos para la creación de diferentes tipos de elementos de tisaje

Diseño

Pestaña con símbolos para la modificación / creación de pasadas de diseño

Acciones de la aguja / Colores

Pestaña con acciones de la aguja y colores de muestra

    4
    Seleccionar la pestaña Acciones de la aguja / Colores .
    5
    Selecciona la visualización Pasadas técnicas.
    6
    Dibujar la estructura en las pasadas técnicas del nuevo elemento de tisaje utilizando acciones de la aguja y el color de muestra deseado.
  1. Las pasadas de diseño son generadas automáticamente.
    2. 7
    Definir los datos de columnas de control en las pasadas técnicas.
    8
    Eventualmente aplicar datos de columnas de control a las pasadas de diseño con el botón Columnas de control activo.
    9
    Con el botón Verificar validar el elemento de tisaje en relación a la estructura correcta.
    10
    Cerrar la ventana de herramientas con X.
  1. El nuevo elemento de tisaje local es guardado en la pestaña Elementos de tisaje.

Propiedades de un elemento de tisaje

Las propiedades definen el comportamiento, la representación y el tamaño de un elemento de tisaje en el uso en el proyecto de muestra.

Diálogo Propiedades:

    1
    Seleccionar el módulo.
    2
    Abrir el menú contextual.
    3
    Selecciona Propiedades.
  1. Aparecerá el diálogo Propiedades.
    2. 4
    Establecer propiedades deseadas.
    5
    Cerrar el diálogo con .
  1. Las propiedades son aplicadas con el uso en la muestra.

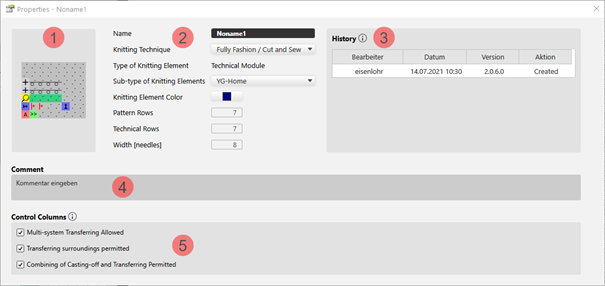

Explicación de un diálogo Propiedades en base a un tipo de elemento de tisaje Módulo de técnica

1

Representación gráfica del tipo de elemento de tisaje seleccionado

2

Nombre

Nombre del elemento de tisaje

Técnica de tisaje

Definición de la técnica de tisaje para el uso en la muestra

Tipo de elemento de tisaje

Visualización del tipo de elemento de tisaje seleccionado

: Como se definió durante la creación.
Crear nuevo elemento de tisaje para el tipo de elemento de tisaje 'Módulo de estructura':

Subtipo de elemento de tisaje

Selección de todos los sub-tipos de acuerdo con tipo de elemento de tisaje seleccionado

: No está disponible para todos los tipos de elementos de tisaje.

Color del elemento de tisaje

Definición de un color para la visualización del elemento de tisaje en la ventana de documento con la configuración Color del módulo.

Color de visualización para los diferentes módulos o elementos de tisaje

Color de visualización para módulos de estructura en las diferentes técnicas de tisaje

Pasadas de muestra

Número de pasadas de muestra en el elemento de tisaje

Pasadas técnicas

Número de pasadas técnicas en el elemento de tisaje

Anchura [agujas]

Número de agujas en una pasada del elemento de tisaje

3

Historial

Visualización del estado de edición de la creación inicial hasta la última modificación:

Autor

Fecha

Versión

Acción

4

Comentario

Entrada de un comentario o de una descripción

5

Columnas de control

Opciones para las columnas de control

  • Transferir con sistemas múltiples permitido
  • Transferencia entorno permitida
  • Agrupar desprender y transferir permitido

Opciones inactivas suprimen la correspondiente función en las columnas de control en el sector de este elemento de tisaje.

Opciones seleccionadas permiten la correspondiente función en las columnas de control en el sector del elemento de tisaje.

Ejemplos de tipo de elemento de tisaje 'Módulo de estructura'

Ejemplo 1: Crear elemento de tisaje Estructura solo con pasadas que tejen:

    1
    Con Nuevo elemento de tisaje abrir el diálogo Nuevo elemento de tisaje.
    - o -
    En la ventana de herramientas Módulos -> pestaña Módulos -> seleccionar el menú contextual Crear módulo nuevo.
    2
    Entrar nombre para el nuevo elemento de tisaje.
    3
    Realizar las siguientes configuraciones:
  • Técnica de tisaje
    • Todas las agujas
  • Tipo de elemento de tisaje :
    • Módulo de estructura
  • Elementos de relleno
    • Sin color de hilo / color de depósito o color de guiahilos
    • Ninguna acción de la aguja
  • Dimensión [mallas]
    • Anchura
    • Altura
    4
    Cerrar el diálogo con OK.
  1. El Editor de elementos de tisaje es abierto.
    2. 5
    Seleccionar la pestaña Acciones de la aguja / Colores .
    6
    Dibujar la estructura deseada con acciones de la aguja en el lienzo de dibujo en las pasadas técnicas visualizadas con .
  2. Las pasadas de diseño son generadas automáticamente.
  • Mostrar pasadas de diseño :
    Las pasadas de diseño son generadas automáticamente en base a la información de las pasadas técnicas.
    : Los símbolos pueden ser modificados.
  • Mostrar pasadas técnicas :
    Visualización de la estructura dibujada con acciones de la aguja

: Una pasada de diseño y una pasada técnica están agrupadas automáticamente en una pasada de muestra

    7
    Seleccionar para dibujar el elemento de tisaje:
  • Sin color de muestra
  • Con color de muestra

Sin colores de muestra

Con colores de muestra

La acción de la aguja no tiene color asignado, es decir que el módulo de estructura puede ser dibujado en cualquier sector de color en la muestra de diseño.

La acción de la aguja tiene un color asignado, es decir que el módulo de estructura es dibujado en la muestra de diseño con este color.

    8
    Entrar los datos de columnas de control deseados en la correspondiente columna de control de la respectiva pasada técnica:
  • Longitud de malla (NP)
  • Estirador principal (WMF / WBF)
  • Velocidad (MSEC)
  • etc.

Entrada

Significado

Entrada de color

Asignación de un valor de parámetro de la correspondiente tabla

Sin entrada de color

La entrada estándar de la muestra de diseño se mantiene

    9
    Pasadas de diseño :
    Activar el botón Columnas de control, para aplicar los datos de columnas de control de las pasadas técnicas a las pasadas de diseño.

Comportamiento de los datos de las columnas de control

Sin datos de columnas de control

Datos de columnas de control solo en pasadas técnicas

Datos de columnas de control en pasadas técnicas y pasadas de diseño

Al dibujar en la muestra de diseño y durante el procesamiento técnico no es realizada ninguna entrada en las columnas de control.

Estos datos de las pasadas técnicas son entrados durante el procesamiento técnico si la entrada estándar fue previamente eliminada a mano en las columnas de control deseadas.

Al dibujar en la muestra de diseño se pueden utilizar los atributos del cursor para seleccionar si los datos de columna de control de las pasadas de diseño son entrados.

: Los datos de columnas de control de las pasadas técnicas no son tenidos en cuenta.

    1
    Validar manualmente si las entradas del elemento de tisaje son correctas, con el botón Verificar:.
    : ¡La secuencia técnica de tisaje no puede ser validada!
    2
    De ser necesario, para un elemento de tisaje ya entrado en la muestra de diseño transferir las modificaciones a la muestra de diseño con el botón  Aplicar.
    3
    Cerrar la ventana de herramientas Nuevo elemento de tisaje con .
  1. El elemento de tisaje es guardado.

Agrupar pasadas de muestra en el elemento de tisaje:

Agrupe varias pasadas técnicas que deben formar una pasada de muestra.

  1. Un elemento de tisaje con varias pasadas técnicas está creado.
    : Cada pasada técnica corresponde a una pasada de diseño.
    1
    Seleccionar pasadas técnicas deseadas.
    2
    Posicionar el cursor en la primera columna de control -> abrir menú contextual -> seleccionar Agrupar pasadas.
    - o -
    Con CTRL + G agrupar las pasadas técnicas seleccionadas.

Comportamiento al dibujar en la muestra de diseño

Todas las pasadas de muestra son dibujadas en la muestra de diseño en una relación de uno a uno. Esto significa que la correspondiente cantidad de pasadas de muestra en la muestra de diseño son sobrescritas.

Al dibujar solo es insertada la primera pasada técnica en la muestra de diseño. Esto significa que las restantes pasadas técnicas del grupo son insertadas adicionalmente en la muestra durante el procesamiento técnico.

Desagrupar agrupación de pasadas:

  1. En el elemento de tisaje hay pasadas técnicas agrupadas.
    3
    Seleccionar pasadas técnicas deseadas.
    4
    Posicionar el cursor en la primera columna de control, abrir menú contextual, seleccionar Desagrupar pasadas.
    – o -
    Con CTRL + Mayús + G anular la selección de pasadas técnicas.

: Repetir proceso varias veces si es necesario.

Modificar / restablecer pasadas de diseño

Al crear un elemento de tisaje las pasadas de diseño son generadas automáticamente. Es posible modificar manualmente las pasadas de diseño.

Modificar manualmente pasadas de diseño:

  1. El elemento de tisaje está creado.
  2. Las pasadas de diseño fueron generadas automáticamente
    1
    Abrir el elemento de tisaje con doble clic.
    2
    Visualizar las pasadas de diseño con el botón .
    3
    En la ventana de herramientas seleccionar la pestaña Diseño.
  1. En esta pestaña se visualizan todos los símbolos que pueden ser utilizados en las pasadas de diseño.
    2. 4
    Seleccionar el símbolo deseado.
    5
    Dibujar el símbolo en la correspondiente pasada de diseño.
    6
    De ser necesario, continuar con otras pasadas de diseño.
    7
    Elemento de tisaje con .
  1. La modificación es guardada e identificada con el símbolo M (modificado).

Restablecer: Eliminar el símbolo M en la pasada de diseño modificada:

  1. En el elemento de tisaje hay pasadas de diseño marcadas con el símbolo M.
    8
    Seleccionar una o varias pasadas de diseño.
    9
    En la ventana de herramientas pulsar el botón Calcular símbolos de diseño.
  1. El símbolo M es eliminado y el símbolo de la pasada técnica pertinente es aplicado automáticamente.
