Paso a paso a la muestra 'Pattern-5'

Proyecto de muestra creado con una muestra y las configuraciones deseadas.

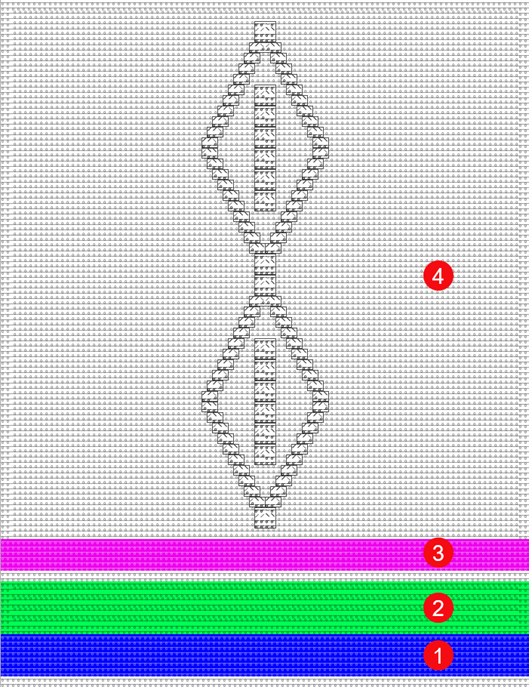

1: Crear muestra básica con:

Colores de hilo

Color de fondo
Raya de color

Acciones de la aguja

Malla delante con transferencia
Malla atrás con transferencia

Parte de muestra Stoll

Knit Explorer -> Partes de muestra -> Partes de muestra, todas las agujas -> Partes de muestra, Aran -> Aran PM 4


1	Raya de color 1	Color de hilo #3 Malla delante con transferencia
2	Raya de color 2	Color de hilo #4 Malla links-links: Alternancia por pasadas de Malla delante con transferencia y Malla atrás con transferencia Borde izquierdo + derecho: por 2x Malla delante con transferencia
3	Raya de color 3	Color de hilo #6 Malla delante con transferencia
4	Sector de color	Color de hilo #1 Parte de muestra Aran PM 4 en base izquierda Borde izquierdo + derecho: por 2x Malla delante con transferencia

2: Mostrar columna de control Ciclo (RS).

3: Colocar el cursor en la columna de control y con el botón derecho del ratón -> abrir el menú contextual.

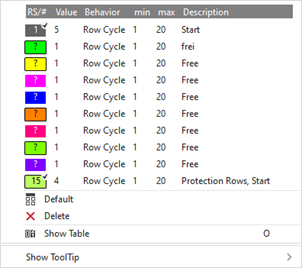

4: Seleccionar conmutador de ciclos libre Color+(?) directamente en el menú contextual y dibujar en la columna de control
- o -
en el menú contextual a través de Mostrar tabla abrir la ventana de herramientas Conmutador de ciclos.

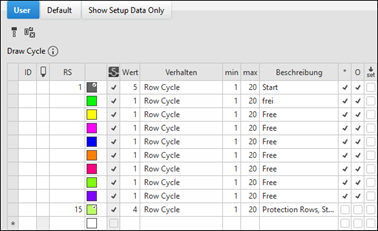

5: Seleccionar la pestaña Usuario.

Ventana de herramientas es visualizada.

: En la tabla se visualizan los conmutadores de ciclos utilizados (de elementos de tisaje) y los a utilizar (libres) antes de Procesamiento técnico.


ID	Numeración consecutiva y ordenación de las entradas nuevas
	Selección del conmutador de ciclos para la entrada en la columna de control Ciclo (RS)
RS	Entrada y visualización del índice para la asignación indirecta (RSn =1-39) o directa (D) del conmutador de ciclos
Color	Visualización del color para la entrada en la columna de control Ciclo (RS)
Valor	Número de repeticiones para la selección Ciclos de pasadas Indicación de la validez para la selección Ciclo conmutable (función)
Comportamiento	Ciclos de pasadas	Definición de una repetición de pasadas de tisaje (ciclo simple) Definición de una repetición con repeticiones de pasadas de tisaje (ciclo entrelazado)
	Ciclo conmutable (función)	Definición de ciclos para la regulación de longitud con diferentes tamaños (serie de tamaños para la longitud del tejido)
	: Todas las otras posibilidades de selección bajo Comportamiento son definiciones que son utilizadas en los elementos de tisaje Comienzo.
min	Factor de repetición mínimo Definición del sector de validez para Ciclo conmutable (función)
máx.	Factor de repetición mínimo Definición del sector de validez para Ciclo conmutable (función)
Descripción	Explicación para el uso del ciclo en el tejido

6: De la pestaña Usuario seleccionar la entrada libre deseada (color) y entrar en la columna de control.

7: En la columna RS indicar el valor deseado para RSn (n=1-39).

8: En la columna Valor definir el número deseado de repeticiones.

9: En Comportamiento realizar la siguiente selección:

Ciclo de pasadas

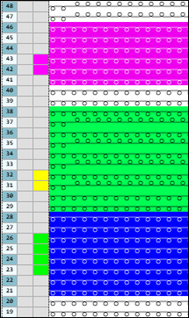

Ciclo simple

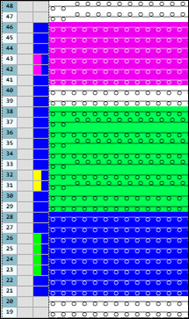

Ciclo entrelazado
: Entrada en la columna de control con Ctrl. + botón izquierdo del ratón

Ciclos simples	Ciclos entrelazados

El modo de trabajo en columnas de control con entradas múltiples:

Ciclo (RS)
Ajustes predeterminados de guiahilos
Parada de guiahilos

Agregar entrada a la entrada existente:

Agregar
Con la tecla CTRL:

Seleccionar entrada deseada del menú.
Posicionar el cursor en la posición de inicio.
Pulsar la tecla CTRL.
presionar el Botón izquierdo del ratón y mantenerlo presionado hasta la posición final
Soltar el botón derecho del ratón.

Agregar
Con la tecla CTRL:

Seleccionar entrada deseada del menú.
Posicionar el cursor en la posición de inicio.
Pulsar la tecla CTRL.
Hacer clic en el botón izquierdo del ratón.
Arrastre el cursor hasta la última posición.
Vuelva a hacer clic en el botón izquierdo del ratón.

Eliminar entrada:

Eliminar
Con la tecla CTRL + ALT:

Posicionar el cursor en la posición de inicio.
presionar el Botón izquierdo del ratón y mantenerlo presionado hasta la posición final
Soltar el botón derecho del ratón.

Eliminar
Con la tecla CTRL + ALT:

Seleccionar entrada deseada del menú.
Posicionar el cursor en la posición de inicio.
Pulsar la tecla Ctrl + Alt.
Hacer clic en el botón izquierdo del ratón.
Arrastre el cursor hasta la última posición.
Vuelva a hacer clic en el botón izquierdo del ratón.

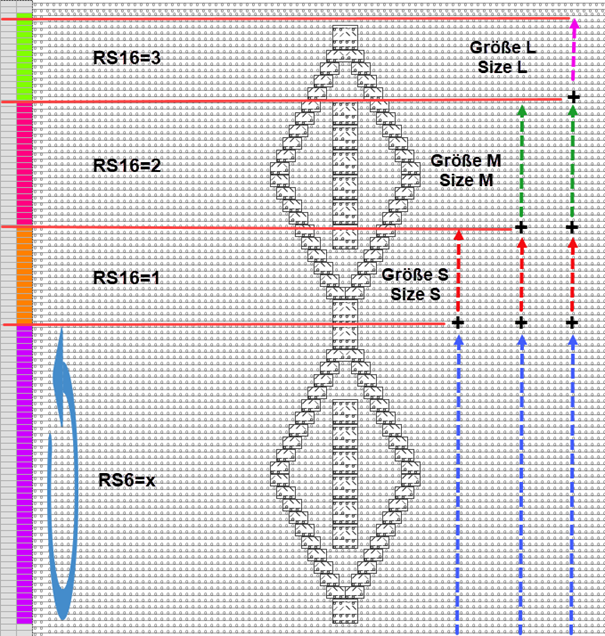

Ciclo conmutable (función)

Regulación de longitud con serie de tamaños por ej. tamaño S a L


RS	Valor	Comportamiento	min	máx.	Descripción

RS6	x	Ciclos de pasadas	1	20	Repetición del rombo Aran (arbitrario)
RS16	1	Ciclo conmutable (función)	1	3	Pasadas de tisaje para tamaño S
RS16	2	Ciclo conmutable (función)	2	3	Pasadas de tisaje del tamaño S + Pasadas de tisaje para tamaño M
RS16	3	Ciclo conmutable (función)	3	3	Pasadas de tisaje del tamaño S + Pasadas de tisaje tamaño M + Pasadas de tisaje para tamaño L
: Al trabajar con Ciclo conmutable (función) es necesario que se utilice un conmutador de ciclos por ej. RS16. El conmutador de ciclos puede elegirse libremente.

10: De ser necesario, a través de Guiahilos abrir Vista de guiahilos para posicionar los guiahilos en los carriles.

11: Iniciar Procesamiento técnico :

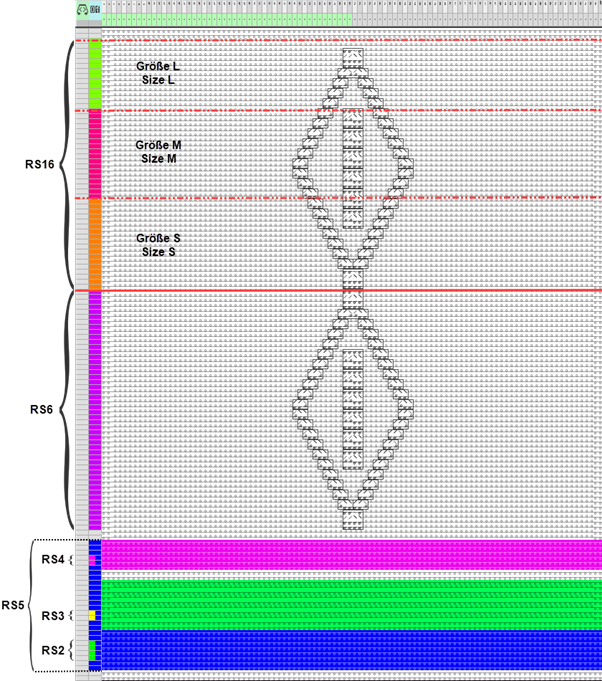

Mostrar vista de símbolos después de Procesamiento técnico.

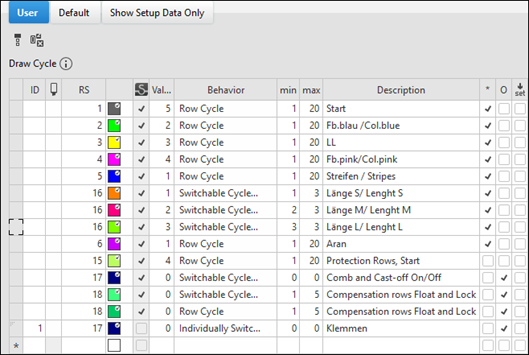

RS1 – RS6	Conmutador de ciclos para la longitud de la muestra básica
RS16	Conmutador de ciclos para la regulación de la longitud para los tamaños S a L

RS15	Ciclo para la extensión de las pasadas de protección en los elementos de tisaje del directorio Comienzos
RS17	Peine ON / OFF RS17=0: Trabajar con peine
RS18	Ciclo para la compensación de pasadas con los módulos de técnica Entrar tejiendo antes del comienzo, Float and Lock (1 pieza)

: Los siguientes conmutadores de ciclos (RS) son agregados automáticamente en Procesamiento técnico a la tabla por el uso de los elementos de tisaje correspondientes.

RS1	Ciclo para la regulación de la longitud del elemento de tisaje Comienzo
RS13	Utilización de la función Sintral FF-Trans al Tejer sin peine y pinzar sin peine sin pinzar Tejer sin peine con pinzar : Identificación del color en la tabla Conmutador de ciclos con el símbolo 'S'
RS14	Ciclo para la extensión al utilizar elementos de tisaje especiales de Pasadas de protección, con desprendimiento
RS15	Ciclo para la extensión de las pasadas de protección en los elementos de tisaje del directorio Comienzos
RS17	Peine ON / OFF RS17=0: Trabajar con peine RS17=1: Trabajar sin peine
RS18	Ciclo para la compensación de pasadas con los módulos de técnica Entrar tejiendo antes del comienzo, Float and Lock (1 pieza) o Entrar tejiendo antes del comienzo, Float and Lock (2 piezas)
RS19	Decisión IF para elementos de tisaje del directorio Comienzos Sin hilo elástico (RS19=0) Con hilo elástico / Vanisado con hilo elástico (RS19=1)
RS20	Ciclo para la extensión del tisaje con hilo sobrante hasta que el estirador de banda toma el tejido
Verwendung von Zähler #
: Contadores # están guardados momentáneamente en la plantilla Stoll y cuando son llamados se escriben en la columna de control Conmutador de ciclos en el Sintral.

12: Generar Sintral.

13: Iniciar Control Sintral.

: En la ventana de herramientas Control Sintral -> menú Contadores -> Establecer conmutador de ciclos (RS) se pueden establecer los conmutadores de ciclos para Validar y con la ayuda de la visualización gráfica se pueden visualizar.
