Paso a paso a la muestra de ejercicio

1: Crear proyecto de muestra con una muestra y las configuraciones deseadas.

2: Para dibujar, seleccionar una herramienta de dibujo arbitraria bajo el grupo Herramientas de dibujo.

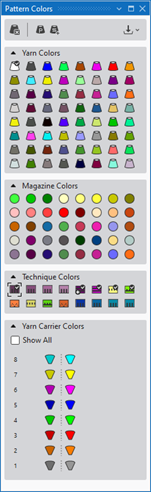

3: En la ventana de herramientas Colores de muestra seleccionar el color de muestra deseado de la paleta de colores Colores de hilo:

Colores de hilo:

: Los guiahilos no son automáticamente posicionados en los carriles del guiahilos.
La posición inicial de guiahilos se determina en Procesamiento técnico.

Colores de depósito

: Los guiahilos no son automáticamente posicionados en los carriles del guiahilos.
La posición inicial de guiahilos se determina en Procesamiento técnico.

Colores técnicos (no utilizar para la creación de una muestra de diseño)

: Los guiahilos son posicionados automáticamente en los carriles del guiahilos por especificaciones estándar STOLL y son tomados en cuenta en la determinación de la posición inicial del guiahilos durante Procesamiento técnico.

Colores de los guiahilos

: Los guiahilos son asignados automáticamente a un carril del guiahilos y permanecen sin cambios en la determinación de la posición inicial del guiahilos durante Procesamiento técnico.

Eliminar color
Colores de vanisado
Colores de sistemas múltiples
Para tisaje con sistemas múltiples

Para el dibujo de la muestra de diseño, para lo cual pueden ser necesarios varios guiahilos para color de hilo.

Bobina con color
No utilizada en la muestra de diseño
Bobina con color +
Utilizada en la muestra de diseño

: Los guiahilos no son asignados automáticamente a un carril del guiahilos. La posición inicial de guiahilos puede ser determinada automáticamente.

Para el dibujo de la muestra de diseño, para lo cual se utiliza un guiahilos para cada color de depósito.

Color de depósito
No utilizada en la muestra de diseño
Color de depósito +
Utilizada en la muestra de diseño

: Los guiahilos no son asignados automáticamente a un carril del guiahilos.
La posición inicial de guiahilos puede ser calculada.

Recomendación!

Dibuje la muestra de diseño con colores de hilo o con colores de depósito para que sea posible determinar una posición inicial de guiahilos en común (datos relativos al pedido) para todas las muestras en un pedido.

Para el dibujo de la muestra de diseño, donde se utiliza un guiahilos para cada color de guiahilos, el cual ya es posicionado en el carril correspondiente.

Resultado:
Al dibujar con colores de guiahilos, la posición inicial de guiahilos ya está predeterminada.

: La posición inicial de guiahilos puede ser cambiada modificando el dibujo manualmente con otro color de guiahilos o a través del diálogo Cambiar colores de guiahilos.

Colores técnicos para modificar o crear módulos de técnica como

Comienzos
Tisaje limpio
etc.

4: Dibujar el motivo con el color de hilo deseado.

: ¡Al dibujar el motivo de ser necesario prestar atención a las alturas con número par de los sectores de color!

5: En la cinta de opciones Inicio bajo Vista previa hacer clic en el botón Guiahilos.

La ventana de documento Nueva muestra xx es abierta como vista y la cinta de opciones Guiahilos aparece.

6: Abrir la ventana de herramientas Guiahilos.
En el grupo Guiahilos -> Mostrar guiahilos

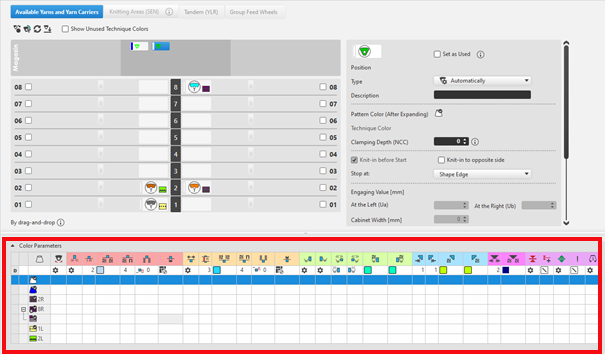

Aparece la ventana de herramientas Guiahilos con pestaña Hilos y guiahilos disponibles activa.

:
Para cada color dibujado en la muestra de diseño proveniente de la tabla de colores de muestra se crea un sector de color en la tabla de parámetros de color. Esto significa que para este sector de color solo se puede definir una especificación.
Para diferentes modificaciones determinadas por la muestra de un sector de color es necesario crear subcolores. Los mismos deben ser dibujados manualmente en la muestra de diseño en la posición que debe ser modificada. A continuación se pueden definir otras especificaciones en la tabla de parámetros de color.

Estructura e identificación de columnas de la tabla de Parámetros de color:

Grupo 1: Generalidades / Encabezado de tabla:

1ª pasada
Todos los símbolos para la identificación de las columnas de la tabla
2ª pasada 'D'
Configuraciones predeterminadas para la correspondiente columna
Las especificaciones provenientes del archivo STOLL - momentáneamente no modificable

: Las Configuraciones predeterminadas son cargadas desde un archivo STOLL y este archivo momentáneamente no es editable.
Estas son aplicadas automáticamente a todos los colores sin indicaciones.


Grupo 1: Generalidades

1ª Columna		Entrada D para la definición de la 2ª pasada de la tabla (D = configuraciones por defecto para las columnas de la tabla)
2ª Columna		Visualización con subcolores existentes
	Color	Visualización de todos los colores de un proyecto Símbolo con color: No visible en la muestra de diseño pero utilizado. Símbolo con color + : Visible en la muestra de diseño y utilizado. : Símbolos dependientes de la tabla de colores de muestra de donde proviene el color.
	Guiahilos teje un color de sistemas múltiples	Indicaciones para tisaje con sistemas múltiples
	Guiahilos teje un color de vanisado	Indicaciones para vanisar
	Bascular	Especificaciones para el basculado de guiahilos de intarsia o guiahilos autárquicos
	Cantidad de pasadas para pasadas de salida, Bordo SEN y pinzar Determinar la distancia entre los campos de color, a partir de la cual es empujado hasta el borde SEN o pinzado.	Establecer distancia máxima entre los campos de color del guiahilos. Si este valor es excedido, se realiza una de las acciones previstas: Guiahilos salir tejiendo Mover el guiahilos al borde SEN. Pinzar guiahilos

Grupo 2: Pasada de entrada

	Sentido de inicio	Especificación de la dirección de tisaje para la primera pasada de un color (sector de color)
	Cantidad de columnas sin pasadas de entrada	Número de columnas (agujas) sin módulo Entrar tejiendo
	Módulo para pasadas de entrada	Especificación para el tipo de tisaje para entrar tejiendo : El módulo para entrar tejiendo tiene dos funciones: Tipo de tisaje repetible para la alimentación del guiahilos Tipo de tisaje / ligamento en el borde del sector de color
	Anchura de repetición para entrar tejiendo	Especificación para la anchura total del módulo para el tipo de tisaje para la alimentación del guiahilos : La anchura de módulo es repetible.
	Desplazamiento de pasadas para desprender	La columna es visualizada automáticamente si al entrar tejiendo se utiliza un módulo de pasada de entrada con desprendimiento.
	Offset de pasadas para pasadas de entrada / nudos	Entrar tejiendo el guiahilos en x pasadas antes del inicio del sector de color relativo a Pasadas de muestra Ajustes estándar Pasadas técnicas En pasada extra
	Nudo / Ligamento al inicio	Especificación de un módulo para nudo / ligamento al inicio de un sector de color sin / con entrar tejiendo.
	Offset de columnas para pasadas de entrada con nudo	Desplazar la posición de un módulo de nudo en x columnas hacia la izquierda / derecha. : Esta columna es visualizada automáticamente si en la columna Nudo / Ligamento al inicio se asigna un módulo.

: La dirección de tisaje al entrar tejiendo un guiahilos siempre es ejecutada desde la 'última posición'.

Grupo 3: Pasada de salida

	Dirección de pasadas de salida	Especificación de la dirección de pasada de salida de un guiahilos al final del sector de color
	Módulo para pasadas de salida	Especificación del tipo de tisaje (módulo) para salir tejiendo : El módulo para salir tejiendo tiene dos funciones: Ejemplo Tipo de tisaje repetible para la salida del guiahilos Tipo de tisaje / ligamento en el borde del sector de color
	Anchura de repetición para salir tejiendo	Especificación para la anchura total del módulo para el tipo de tisaje para la alimentación del guiahilos : La anchura de módulo es repetible
	Desplazamiento de pasadas para desprender	La columna es visualizada automáticamente si al salir tejiendo se utiliza un módulo de pasada de salida con desprendimiento.
	Offset de pasadas para pasadas de salida	Salir tejiendo el guiahilos en x pasadas después del final del sector de color relativo a Pasadas de muestra Ajustes estándar Pasadas técnicas En pasada extra
	Nudo / Ligamento al final	Especificación de un módulo para nudo / ligamento al final de un sector de color sin / con salir tejiendo.
	Offset de columnas para pasadas de salida con nudo	Desplazar la posición de un módulo de nudo en x columnas hacia la izquierda / derecha. : Esta columna es visualizada automáticamente si en la columna Nudo / Ligamento al finalse asigna un módulo.

Grupo 4: Ligamento de intarsia

	Ligamento de intarsia izquierda	Especificación de un ligamento o ningún ligamento en el borde izquierdo del sector de color
	Ligamento de intarsia derecha	Especificación de un ligamento o ningún ligamento en el borde derecho del sector de color
	Dirección del ligamento de intarsia izquierda	Indicación para la inserción del módulo Ligamento en el borde izquierdo del sector de color dependiendo de la dirección del carro Ligamento para pasadas de entrada Ligamento a la izquierda al inicio de una pasada de tisaje Ligamento para pasadas de salida Ligamento a la izquierda al final de una pasada de tisaje
	Dirección del ligamento de intarsia derecha	Indicación para la inserción del módulo Ligamento en el borde derecho del sector de color dependiendo de la dirección del carro Ligamento para pasadas de entrada Ligamento a la derecha al inicio de una pasada de tisaje Ligamento para pasadas de salida Ligamento a la derecha al final de una pasada de tisaje
	Módulo para ligamento de intarsia izquierda	Especificación del tipo de tisaje para el ligamento en el borde izquierdo del sector de color
	Módulo para ligamento de intarsia derecho	Especificación del tipo de tisaje para el ligamento en el borde derecho del sector de color

Grupo 5: Procesamiento de bordes

	Escalonamiento permitido sin procesamiento de bordes, lado izquierdo	Número de agujas para el ensanchamiento en el borde izquierdo del sector de color sin procesamiento de bordes automático. : Ningún módulo es insertado.
	Escalonamiento permitido sin procesamiento de bordes, lado derecho	Número de agujas para el ensanchamiento en el borde derecho del sector de color sin procesamiento de bordes automático. : Ningún módulo es insertado.
	Módulo para procesamiento de bordes a la izquierda	Especificación del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del sector de color : En caso de escalonamientos que son mayores que la indicación en la columna Escalonamiento permitido sin procesamiento de bordes, lado izquierdo.
	Módulo para procesamiento de bordes a la derecha	Especificación del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del sector de color : En caso de escalonamientos que son mayores a las indicaciones en la columna Escalonamiento permitido sin procesamiento de bordes, lado derecho.

7: Realizar Procesamiento técnico de ser necesario.

: Después de realizar Procesamiento técnico puede ver el procesamiento automático y evaluar si correcciones / optimizaciones son necesarias.

8: Volver a Muestra de diseño para realizar modificaciones relativas a la muestra.

9: Para esto volver a abrir la ventana de herramientas Guiahilos.

10: Realizar las modificaciones deseadas en los siguientes grupos:

Grupo Pasada de entrada

Control de un guiahilos en el inicio de un sector de color

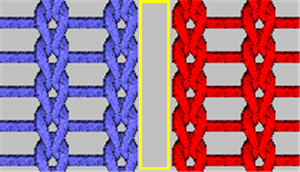

Explicación 'Entrar tejiendo':

El guiahilos se encuentra en el borde del tejido y en el inicio de su campo de color tiene que ser llevado al tejido para tejer.

Especificación estándar: Uso de guiahilos de Intarsia (bascular)
Para entrar tejiendo los guiahilos hay diferentes módulos de técnica disponibles en Knit Explorer.
Para entrar tejiendo los guiahilos desde el borde del tejido, de forma predeterminada, siempre se utiliza la distancia (recorrido) más corto al campo de color.
: Para esto se dispone de muchas opciones en cuanto a la técnica de tisaje.
Si en la muestra de diseño hay disponibles varios sectores de color del mismo color, entonces el guiahilos sale tejiendo al final del sector de color y después es vuelto a entrar tejiendo siempre desde su 'última posición'.

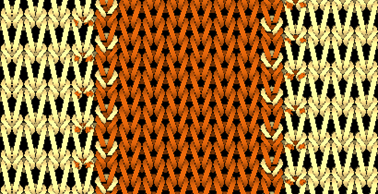

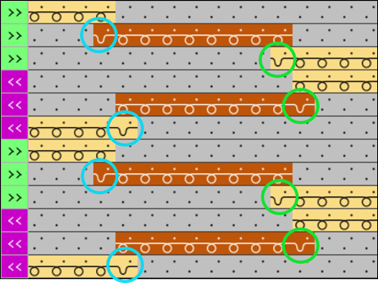

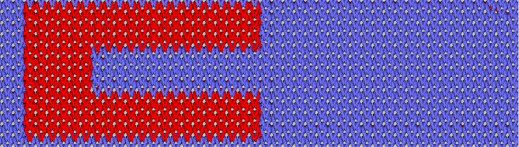

Ejemplo con módulo de técnica Entrar tejiendo Hilo flotante - Malla cargada, Ligamento Hilo flotante
Cara anterior del tejido	Revés del tejido

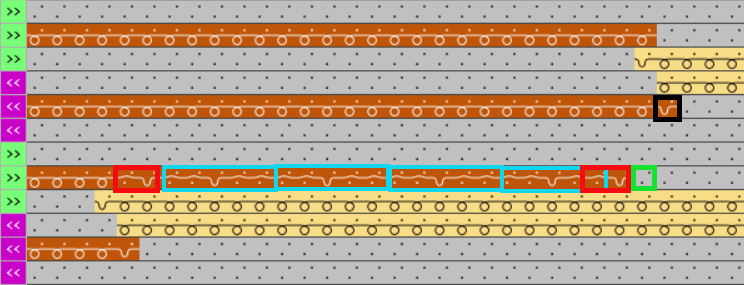

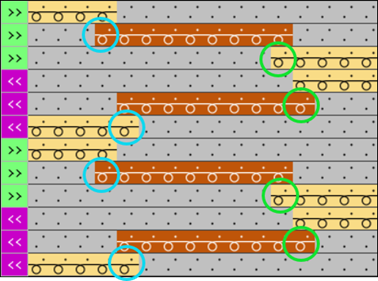

Resultado: La pasada de entrada y pasada de salida con malla cargada + hilo flotante solo es visible en el revés del tejido. : Durante el acabado, los extremos de hilo deben ser extraídos manualmente y anudados en el canto del campo de color.

Pasada de entrada

	Sentido de inicio	Especificación de la dirección de tisaje para la primera pasada de un color (sector de color)
	Cantidad de columnas sin pasadas de entrada	Número de columnas (agujas) sin módulo Entrar tejiendo
	Módulo para pasadas de entrada	Especificación para el tipo de tisaje para entrar tejiendo : El módulo para entrar tejiendo tiene dos funciones: Tipo de tisaje repetible para la alimentación del guiahilos Tipo de tisaje / ligamento en el borde del sector de color
	Anchura de repetición para entrar tejiendo	Especificación para la anchura total del módulo para el tipo de tisaje para la alimentación del guiahilos : La anchura de módulo es repetible.
	Desplazamiento de pasadas para desprender	La columna es visualizada automáticamente si al entrar tejiendo se utiliza un módulo de pasada de entrada con desprendimiento.
	Offset de pasadas para pasadas de entrada / nudos	Entrar tejiendo el guiahilos en x pasadas antes del inicio del sector de color relativo a Pasadas de muestra Ajustes estándar Pasadas técnicas En pasada extra
	Nudo / Ligamento al inicio	Especificación de un módulo para nudo / ligamento al inicio de un sector de color sin entrar tejiendo : Entrada con sectores de color Intarsia.
	Offset de columnas para pasadas de entrada con nudo	Desplazar la posición de un módulo de nudo en x columnas hacia la izquierda / derecha. : Esta columna es visualizada automáticamente si en la columna Nudo / Ligamento al inicio se asigna un módulo.

: La dirección de tisaje al entrar tejiendo un guiahilos siempre es ejecutada desde la 'última posición'.

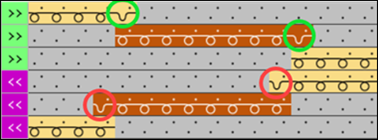

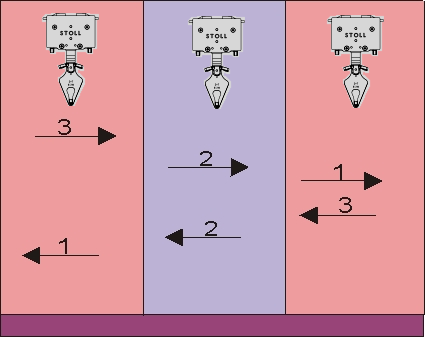

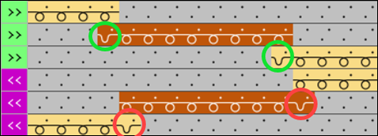

Dirección de la pasada de entrada de guiahilos:

La dirección de la pasada de entrada de un guiahilos es predeterminada por la posición inicial del guiahilos.

El guiahilos está en el lado izquierdo en el dispositivo de pinzado y de corte -> Guiahilos es tejido de la izquierda al borde del tejido.
El guiahilos está en el lado derecho en el dispositivo de pinzado y de corte -> Guiahilos es tejido de la derecha al borde del tejido.

: La dirección de tisaje al entrar tejiendo un guiahilos siempre es ejecutada desde la 'última posición'.

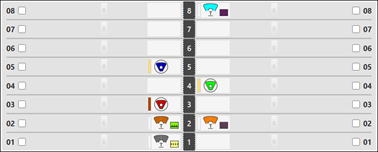

Dos posibilidades en la ventana de herramientas Guiahilos:

En el almacén mover el guiahilos manualmente de 'Indefinido' al lado deseado (izquierdo / derecho) del almacén.

Automático

Manualmente

Guiahilos son posicionados por defecto en el almacén en el sector 'indefinido'.

Resultado:
Con el procesamiento técnico los guiahilos son posicionados automáticamente en los carriles del guiahilos y de ahí se determina la posición inicial del guiahilos.

Regla:
Guiahilos es posicionado en el lado de la posición inicial del guiahilos, de donde el guiahilos tenga la menor distancia de su campo de color al borde del tejido.

Posicionar el guiahilos manualmente con el botón izquierdo del ratón a la izquierda o derecha del almacén.

Resultado:
Con el procesamiento técnico los guiahilos son posicionados en los carriles del guiahilos de acuerdo del posicionamiento en el almacén. De eso se determina la posición inicial de guiahilos.

: Desplazamiento manual eventualmente alarga el recorrido para entrar tejiendo en el campo de color.

Desplazar los guiahilos asignados a los carriles del guiahilos manualmente al lado de carril deseado.

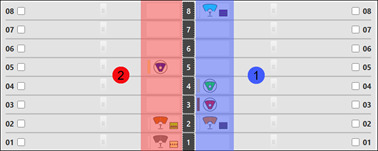

Ejemplo 1		Ejemplo 2

1	Guiahilos en el lado derecho de los carriles de guiahilos	Guiahilos 3A derecho fue desplazado manualmente al lado izquierdo. : Al usar colores de hilo también es posible desplazar el guiahilos a otro número de carril.
2	Guiahilos en el lado izquierdo de los carriles de guiahilos
: Guiahilos posicionados en el lado izquierdo ((2)) entran tejiendo de la izquierda. Guiahilos posicionados en el lado derecho ((1)) entran tejiendo de la derecha.

: La dirección de tisaje al entrar tejiendo un guiahilos siempre es ejecutada desde la 'última posición'.

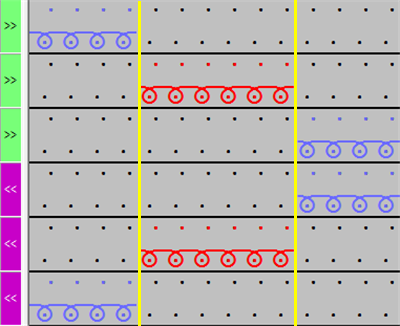

Especificación en columna Sentido de inicio:

En Procesamiento técnico se utiliza de manera predeterminada la siguiente secuencia Intarsia para el procesamiento.

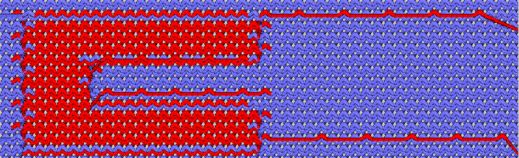

: Esta secuencia uniforme resulta en una imagen de tejido linda, uniforme con el mayor tiempo de marcha de la máquina por lo que los guiahilos todavía van a ser agrupados. De esta manera se reduce el tiempo de ejecución.

Columna Sentido de inicio:

Para modificar la dirección de tisaje de la primera pasada de mallas de un campo de color
: La modificación influencia la secuencia Intarsia 'uniforme'.

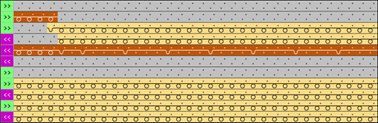

Especificación con Cantidad de columnas sin pasadas de entrada:

Columna Cantidad de columnas sin pasadas de entrada:

Distancia del campo de color del borde de tejido en agujas (columnas), para la que no se entra ningún módulo para entrar tejiendo.

A ≥ valor:
Se entra el módulo de técnica para entrar tejiendo.
A < valor:
Ningún módulo de técnica para entrar tejiendo

Especificación en columna Módulo para pasadas de entrada y Anchura de repetición para entrar tejiendo:

Estas dos columnas trabajan juntas.
Si en la columna Módulo para pasadas de entrada se selecciona un módulo correspondiente, entonces la columna Anchura de repetición para entrar tejiendo se activa o se visualiza.
El módulo de técnica para entrar tejiendo está compuesto por 2 informaciones:

Ligamento
Repetición

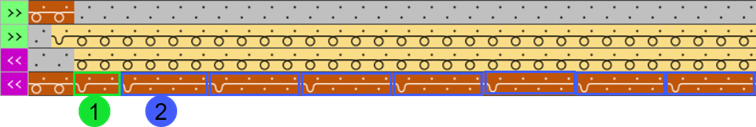

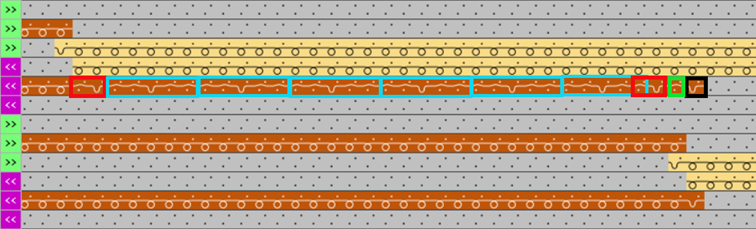

Ejemplo

1	Ligamento
2	Repetición
	Selección del módulo de técnica deseado para entrar tejiendo Ejemplo: Entrar tejiendo Hilo flotante - Malla cargada, Ligamento Hilo flotante : Módulo de técnica consta de 2 partes: Ligamento: Información de tisaje se inserta 1x. Repetición: En la anchura de módulo definida bajo a continuación al ligamento hasta el borde de tejido, se repite la información de tisaje.
	Indicación de la anchura de módulo para la repetición que se repite como tal hasta el borde del tejido. Ejemplo: 4

Especificación en columna Desplazamiento de pasadas para desprender:

La columna Anchura de repetición para entrar tejiendo y la columna Desplazamiento de pasadas para desprender se activan, si en la columna Módulo para pasadas de entrada se selecciona un correspondiente módulo de pasada de entrada con desprendimiento.

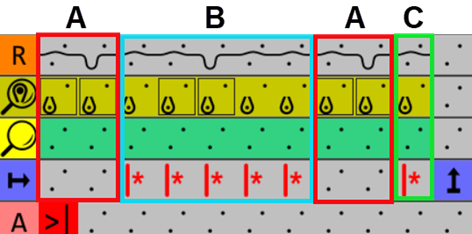

El módulo de técnica para entrar tejiendo con desprendimiento está compuesto por 3 informaciones:

Ligamento
Repetición
Desprendimiento después de x pasadas de muestra

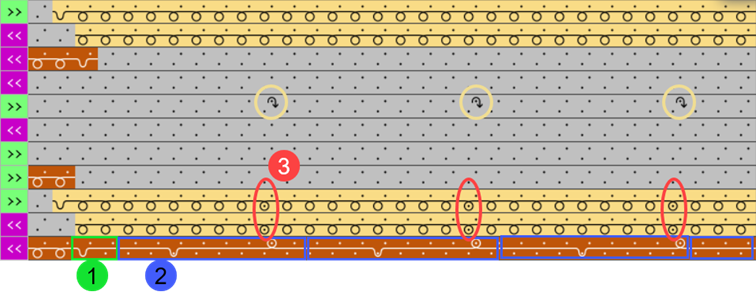

Ejemplo

1	Ligamento
2	Repetición
3	Número de pasadas de muestra para desprender
	Selección del módulo de técnica deseado para entrar tejiendo Ejemplo: Malla cargada y malla de desprendimiento, Entrar tejiendo : Módulo de técnica consta de 3 partes: Ligamento: Información de tisaje se inserta 1x. Repetición: En la anchura de módulo definida bajo a continuación al ligamento hasta el borde de tejido, se repite la información de tisaje. Número de pasadas de muestra después de las que se debe desprender.
	Indicación de la anchura de módulo para la repetición que se repite como tal hasta el borde del tejido. Ejemplo: 8
	Indicación después de cuántas pasadas de muestra se debe desprender la malla cargada. Especificación estándar: 1 (pasada de muestra) Ejemplo: 2 : Como resultado se recibe un hilo flotante más largo.

Especificación en columna Offset de pasadas para pasadas de entrada / nudos:

Columna Offset de pasadas para pasadas de entrada / nudos para mover la pasada de entrada.

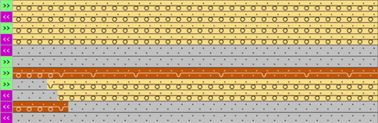

Comportamiento estándar al entrar tejiendo un guiahilos a su campo de color

Utilización de la columna
Offset de pasadas para pasadas de entrada / nudos

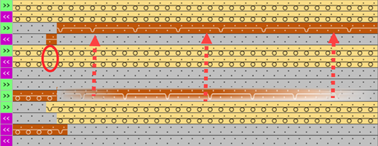

Guiahilos por defecto entran tejiendo en la primera pasada de tisaje de un campo de color.

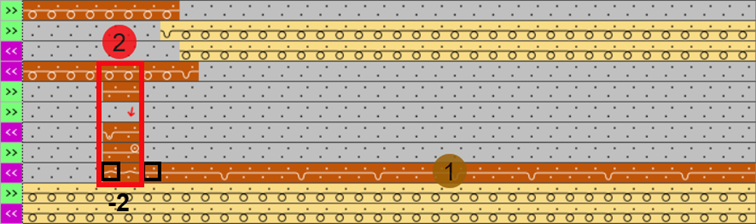

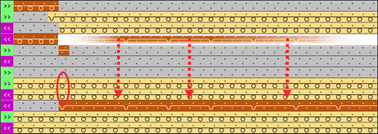

Ejemplo: 2 pasadas de muestra

Guiahilos entra tejiendo 2 pasadas de muestra antes del inicio del campo de color.

: Guiahilos está en el tejido hasta el comienzo de tisaje del sector de color.
Recomendación: Utilización de guiahilos de Intarsia.

Especificación en columna Nudo / Ligamento al inicio y Offset de columnas para pasadas de entrada con nudo:

Estas dos columnas trabajan juntas, es decir, si en la columna Nudo / Ligamento al inicio se selecciona un módulo correspondiente, entonces la columna Offset de columnas para pasadas de entrada con nudo se activa o se visualiza.

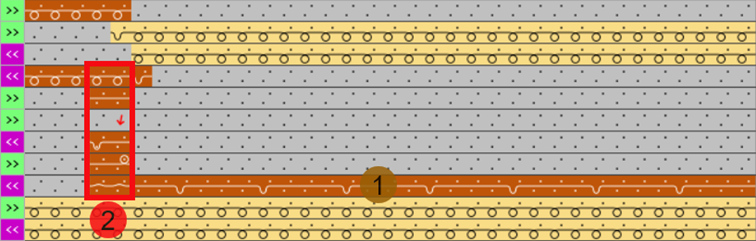

Ejemplo sin offset de columna (estándar)

1		Módulo para entrar tejiendo
2		Selección por ej. del módulo Nudo, Malla cargada, Inicio, Entrar tejiendo
		Ninguna entrada en esta columna Offset de columnas para pasadas de entrada con nudo

Ejemplo con offset de columna

1		Módulo para entrar tejiendo
2		Selección del módulo Nudo, Malla cargada, Inicio, Entrar tejiendo
		Entrada de un valor en esta columna Offset de columnas para pasadas de entrada con nudo Ejemplo: -2

Grupo Pasada de salida

Control de un guiahilos al final de un sector de color

Explicación 'Salir tejiendo':

Al final de un sector de color el guiahilos es llevado del tejido al borde del tejido (salir tejiendo).

Para salir tejiendo los guiahilos hay diferentes módulos de técnica disponibles en Knit Explorer.
La salida del tisaje (dirección) de los guiahilos se entra en la muestra de acuerdo con los siguientes puntos:

Estructura de la muestra
Secuencia Intarsia uniforme
Posiciones de guiahilos

Ejemplo con módulo de técnica Salir tejiendo Hilo flotante - Malla cargada, Ligamento Hilo flotante
Cara anterior del tejido	Revés del tejido

Resultado: La pasada de entrada y pasada de salida con malla cargada + hilo flotante solo es visible en el revés del tejido. : Durante el acabado, los extremos de hilo deben ser extraídos manualmente y anudados en el canto del campo de color.

Pasada de salida

	Dirección de pasadas de salida	Especificación de la dirección de pasada de salida de un guiahilos al final del sector de color
	Número de pasadas de muestra para salir tejiendo	Especificación de la distancia de los sectores de color a partir de la cual se sale tejiendo.
	Módulo para pasadas de salida	Especificación del tipo de tisaje (módulo) para salir tejiendo : El módulo para salir tejiendo tiene dos funciones: Tipo de tisaje repetible para la salida del guiahilos Tipo de tisaje / ligamento en el borde del sector de color
	Anchura de repetición para salir tejiendo	Especificación para la anchura total del módulo para el tipo de tisaje para la alimentación del guiahilos : La anchura de módulo es repetible
	Desplazamiento de pasadas para desprender	La columna es visualizada automáticamente si al salir tejiendo se utiliza un módulo de pasada de salida con desprendimiento.
	Offset de pasadas para pasadas de salida	Salir tejiendo el guiahilos en x pasadas después del final del sector de color relativo a Pasadas de muestra Ajustes estándar Pasadas técnicas En pasada extra
	Nudo / Ligamento al final	Especificación de un módulo para nudo / ligamento al final de un sector de color. : Entrada con sectores de color Intarsia.
	Offset de columnas para pasadas de salida con nudo	Desplazar la posición de un módulo de nudo en x columnas hacia la izquierda / derecha. : Esta columna es visualizada automáticamente si en la columna Nudo / Ligamento al finalse asigna un módulo.

Especificación en columna Dirección de pasadas de salida:

: Con Procesamiento técnico los guiahilos son calculados y salen tejiendo automáticamente de acuerdo a la muestra.

Columna Dirección de pasadas de salida para influenciar manualmente el cálculo automático de la salida del tisaje.

: La modificación manual de la dirección para salir tejiendo de un campo de color influencia el procesamiento de las siguientes pasadas de muestra en la muestra básica.

Especificación con Número de pasadas de muestra para salir tejiendo:

Columna Cantidad de pasadas para pasadas de salida, Bordo SEN y pinzar en el grupo 1 - Generalidades

Especificación de una distancia entre dos campos de color de un guiahilos en pasadas de muestra

Especificación estándar (A) 3 (pasadas de muestra)

Resultado:

Distancia A < 3:
Al final del primer sector de color no se entra salida del tisaje y de esta manera tampoco una pasada de entrada para el segundo sector de color. El guiahilos se para en el tejido.
: Para esto se recomienda la inserción de guiahilos Intarsia.
Distancia A ≥ 3:
Al final del primer sector de color se entra un módulo de técnica 'Salir tejiendo' y de esta manera también un módulo de técnica 'Entrar tejiendo' para el segundo sector de color.
El guiahilos se para en el borde del tejido.

Especificación en columna Módulo para pasadas de salida y Anchura de repetición para salir tejiendo:

Estas dos columnas trabajan juntas.
Si en la columna Módulo para pasadas de salida se selecciona un módulo correspondiente, entonces la columna Anchura de repetición para salir tejiendo se activa o se visualiza.
El módulo de técnica para salir tejiendo está compuesto por 2 informaciones:

Ligamento
Repetición

: El comportamiento de los módulos de técnica 'Salir tejiendo' es idéntico al comportamiento de los módulos de técnica 'Entrar tejiendo'.

Selección del módulo de técnica deseado para salir tejiendo

Módulo de técnica consta de 2 partes:

Ligamento: Información de tisaje se inserta 1x.
Repetición: En la anchura de módulo definida bajo a continuación al ligamento hasta el borde de tejido, se repite la información de tisaje.

Indicación de la anchura de módulo para la repetición que se repite como tal hasta el borde del tejido.
Ejemplo: 4

Especificación en columna Desplazamiento de pasadas para desprender al salir tejiendo:

La columna Anchura de repetición para salir tejiendo y la columna Desplazamiento de pasadas para desprender se activan, si en la columna Módulo para pasadas de salida se selecciona un correspondiente módulo de pasada de salida con desprendimiento.
El módulo de técnica para salir tejiendo con desprendimiento está compuesto por 3 informaciones:

Ligamento
Repetición
Desprendimiento después de x pasadas de muestra

: Comportamiento del módulo de técnica 'Salir tejiendo con desprendimiento' es idéntico al comportamiento del módulo de técnica 'Entrar tejiendo con desprendimiento'.
	Selección del módulo de técnica deseado para salir tejiendo Ejemplo: Malla cargada y malla de desprendimiento, Salir tejiendo : Módulo de técnica consta de 3 partes: Ligamento: Información de tisaje se inserta 1x. Repetición: En la anchura de módulo definida bajo a continuación al ligamento hasta el borde de tejido, se repite la información de tisaje. Número de pasadas de muestra después de las que se debe desprender.
	Indicación de la anchura de módulo para la repetición que se repite como tal hasta el borde del tejido. Ejemplo: 8
	Indicación después de cuántas pasadas de muestra se debe desprender. Especificación estándar: 1 (pasadas de muestra) Ejemplo: 2 : Como resultado se recibe un hilo flotante más largo.

Especificación en columna Offset de pasadas para pasadas de salida :

Columna Offset de pasadas para pasadas de salida para mover la pasada de salida.

Comportamiento estándar al salir tejiendo un guiahilos de su campo de color

Utilización de la columna

Offset de pasadas para pasadas de salida

Guiahilos por defecto salen tejiendo en la última pasada de tisaje de un campo de color.

Ejemplo: 2 pasadas de muestra

Guiahilos sale tejiendo 2 pasadas de muestra después del final del campo de color.

: Guiahilos está parado en el final del sector de color hasta la salida del tisaje en el tejido.
Recomendación: Utilizar guiahilos de Intarsia.

Especificación en columna Nudo / Ligamento al final y Offset de columnas para pasadas de salida con nudo:

Estas dos columnas trabajan juntas, es decir, si en la columna Nudo / Ligamento al final se selecciona un módulo correspondiente, entonces la columna Offset de columnas para pasadas de salida con nudo se activa o se visualiza.

Ejemplo sin offset de columna (estándar)
: Comportamiento del módulo de técnica 'Nudo / Ligamento al final' es idéntico al comportamiento del módulo de técnica 'Nudo / Ligamento al comienzo'.
1		Módulo para pasadas de salida
2		Selección del módulo Nudo, malla cargada, fin
		Ninguna entrada en Offset de columnas para pasadas de salida con nudo

Ejemplo con offset de columna
: Comportamiento del módulo de técnica 'Nudo / Ligamento al final' es idéntico al comportamiento del módulo de técnica 'Nudo / Ligamento al comienzo'.
1		Módulo para pasadas de salida
2		Selección del módulo Nudo, malla cargada, fin
		Entrada de un valor en la columna Offset de columnas para pasadas de salida con nudo Ejemplo: -2

Grupo Ligamento de intarsia

Conexión entre dos sectores de color adyacentes

Explicación 'Ligamento de Intarsia':

Con la ayuda del 'Ligamento de Intarsia' se interconectan dos sectores de tisaje adyacentes (sectores de color).

Para el ligamento de Intarsia hay diferentes módulos de técnica disponibles en Knit Explorer.
Cada sector de color tiene un borde izquierdo y un borde derecho que pueden ser editados por separado.
Ligamento de Intarsia se entra de acuerdo con la dirección de carro.

Ligamento de intarsia

	Ligamento de intarsia izquierda	Especificación de un ligamento o ningún ligamento en el borde izquierdo del sector de color
	Ligamento de intarsia derecha	Especificación de un ligamento o ningún ligamento en el borde derecho del sector de color
	Dirección del ligamento de intarsia izquierda	Indicación para la inserción del módulo Ligamento en el borde izquierdo del sector de color dependiendo de la dirección del carro Ligamento para pasadas de entrada Ligamento a la izquierda al inicio de una pasada de tisaje Ligamento para pasadas de salida Ligamento a la izquierda al final de una pasada de tisaje
	Dirección del ligamento de intarsia derecha	Indicación para la inserción del módulo Ligamento en el borde derecho del sector de color dependiendo de la dirección del carro Ligamento para pasadas de entrada Ligamento a la derecha al inicio de una pasada de tisaje Ligamento para pasadas de salida Ligamento a la derecha al final de una pasada de tisaje
	Módulo para ligamento de intarsia izquierda	Especificación del tipo de tisaje para el ligamento en el borde izquierdo del sector de color
	Módulo para ligamento de intarsia derecho	Especificación del tipo de tisaje para el ligamento en el borde derecho del sector de color

'Ligamento de Intarsia izquierda' para el canto izquierdo de un campo de color:

Conexión en el canto izquierdo de un sector de color a su campo de color izquierdo, adyacente. Cada campo de color es conectado con el campo de color adyacente. Esto resulta en un canto cerrado entre los campos de color.

: Por defecto se conectan todos los campos de color automáticamente () con el módulo Malla cargada delante, Ligamento de intarsia.

Uso de la columna Ligamento de intarsia izquierda para realizar las siguientes configuraciones:

Ligamento ON : se entra un ligamento de Intarsia izquierda en el borde del campo de color
Ligamento OFF : no se entra un ligamento de Intarsia izquierda en el borde del campo de color
Automático : Ajustes estándar
Estándar : Restablecer el estándar (ver especificación en 2ª pasada 'D' de la tabla de parámetros de color)

Ligamento ON

En el canto izquierdo del campo de color ((2)) se entra un ligamento de Intarsia.

Ligamento OFF

En el canto izquierdo del campo de color ((2)) NO se entra un ligamento de Intarsia.

'Ligamento de Intarsia derecha' para el canto derecho de un campo de color:

Conexión en el canto derecho de un sector de color a su campo de color derecho, adyacente. Cada campo de color es conectado con el campo de color adyacente. Esto resulta en un canto cerrado entre los campos de color.

: Por defecto se conectan todos los campos de color automáticamente () con el módulo Malla cargada delante, Ligamento de intarsia.

Uso de la columna Ligamento de intarsia derecha para realizar las siguientes configuraciones:

Ligamento ON : se entra un ligamento de Intarsia derecha
Ligamento OFF : no se entra un ligamento de Intarsia derecha
Automático : Ajustes estándar
Estándar : Restablecer el estándar (ver especificación en 2ª pasada 'D' de la tabla de parámetros de color)

	Ligamento ON En el canto derecho del campo de color ((1)) se entra un ligamento de Intarsia.
	Ligamento OFF En el canto derecho del campo de color ((1)) NO se entra un ligamento de Intarsia.

Ejemplo: NINGÚN ligamento de Intarsia entre dos campos de color
		: En todos los campos de color se ha desconectado el ligamento de Intarsia izquierda y derecha. De esta manera se crea una abertura vertical.

Dirección del ligamento de intarsia izquierda para el canto izquierdo de un campo de color:

El módulo para el ligamento de Intarsia se entra dependiente de la dirección de carro.

Entrar módulo de acuerdo a la dirección de carro al inicio de una pasada de tisaje
- o -
Entrar módulo de acuerdo a la dirección de carro al final de una pasada de tisaje

Columna Dirección del ligamento de intarsia izquierda
	Ligamento para pasadas de entrada	Ajustes estándar
		Carrera del carro hacia la izquierda << En el inicio de un campo de color se entra el ligamento de Intarsia (borde derecho del campo de color) y después se teje la pasada de muestra. Carrera del carro hacia la derecha >>: En el inicio de un campo de color se entra el ligamento de Intarsia (borde izquierdo del campo de color) y después se teje la pasada de muestra. : El ligamento de Intarsia es insertado de forma segura porque el guiahilos siguiente liga la malla cargada.
	Ligamento para pasadas de salida
		Carrera del carro hacia la izquierda << En el final de un campo de color se entra el ligamento de Intarsia (borde izquierdo del campo de color) y después se teje la pasada de muestra. Carrera del carro hacia la derecha >>: En el final de un campo de color se entra el ligamento de Intarsia (borde derecho del campo de color) y después se teje la pasada de muestra. : El ligamento de Intarsia no es insertado de forma segura, ya que la malla cargada se puede tirar de la cabeza de la aguja por el reenvío del carro y la función de recuperación del tensor de hilo.
	Estándar	Restablecer el estándar (ver especificación en 2ª pasada 'D' de la tabla de parámetros de color)

'Dirección del ligamento de Intarsia derecha' para el canto derecho de un campo de color:

El módulo para el ligamento de Intarsia se entra dependiente de la dirección de carro.

Entrar módulo de acuerdo a la dirección de carro al inicio de una pasada de tisaje
- o -
Entrar módulo de acuerdo a la dirección de carro al final de una pasada de tisaje

Columna Dirección del ligamento de intarsia derecha
	Ligamento para pasadas de salida
		Carrera del carro hacia la izquierda << En el final de un campo de color se entra el ligamento de Intarsia (borde izquierdo del campo de color) y después se teje la pasada de muestra. Carrera del carro hacia la derecha >>: En el final de un campo de color se entra el ligamento de Intarsia (borde derecho del campo de color) y después se teje la pasada de muestra. : El ligamento de Intarsia no es insertado de forma segura, ya que la malla cargada se puede tirar de la cabeza de la aguja por el reenvío del carro y la función de recuperación del tensor de hilo.
	Ligamento para pasadas de entrada	Ajustes estándar
		Carrera del carro hacia la izquierda << En el inicio de un campo de color se entra el ligamento de Intarsia (borde derecho del campo de color) y después se teje la pasada de muestra. Carrera del carro hacia la derecha >>: En el inicio de un campo de color se entra el ligamento de Intarsia (borde izquierdo del campo de color) y después se teje la pasada de muestra. : El ligamento de Intarsia es insertado de forma segura porque el guiahilos siguiente liga la malla cargada.
	Estándar	Restablecer el estándar (ver especificación en 2ª pasada 'D' de la tabla de parámetros de color)

Especificación en la columna 'Módulo para ligamento de Intarsia izquierda' y 'Módulo para ligamento de Intarsia derecha'

Para el ligamento de Intarsia hay diferentes módulos de técnica disponibles en Knit Explorer.

Ligamento con malla cargada
Ligamento con malla
Sin ligamento (= abertura vertical)

Columna Módulo para ligamento de intarsia izquierda:
Selección del módulo a utilizar en el borde izquierdo del campo de color
Columna Módulo para ligamento de intarsia derecho.
Selección del módulo a utilizar en el borde derecho del campo de color
Asignación de módulo variable en el borde del campo de color izquierdo y derecho

: Posibles combinaciones de los diferentes ligamentos:
Hay muchas posibilidades de combinar los tipos de ligamentos en los cantos de color
donde el canto derecho y el izquierdo adicionalmente
pueden ser diferentes.

Ejemplo: Módulo Malla cargada delante, Ligamento de intarsia (estándar)
	Identificación celeste: Ligamento de Intarsia izquierda: Malla cargada Identificación verde claro: Ligamento de Intarsia derecha: Malla cargada : Ligamento de malla cargada no es visible en la cara anterior del tejido.

Ejemplo: Módulo Malla delante, Ligamento de intarsia
	Identificación celeste: Ligamento de Intarsia izquierda: Malla Identificación verde claro: Ligamento de Intarsia derecha: Malla : Ligamento de malla es visible en la cara anterior del tejido.
	Cara anterior del tejido

Grupo Procesamiento de bordes

Control (posicionamiento) de los guiahilos en el borde de un sector de color

Explicación 'Procesamiento de bordes':

Bajo el término 'Procesamiento de bordes' se entiende el procesamiento de los pasos en el borde izquierdo / borde derecho de un sector de color (canto) dependiendo de la dirección del carro. Con la ayuda del procesamiento de bordes se posiciona el guiahilos de acuerdo a la forma para la pasada de tisaje siguiente.

Para Procesamiento de bordes hay diferentes módulos de técnica disponibles en Knit Explorer.

Alimentar:
Bajo el término 'Alimentar' se entiende el posicionamiento de un guiahilos en relación a la próxima pasada de tisaje de su propio campo de color. Para esto existen diferentes posibilidades en cuanto a la técnica de tisaje.

Cada sector de color puede ser editado de forma diferente a la izquierda / derecha.
Módulos se entran de acuerdo con la dirección de carro.

Grupo: Procesamiento de bordes

	Escalonamiento permitido sin procesamiento de bordes, lado izquierdo	Número de agujas para el ensanchamiento en el borde izquierdo del sector de color sin procesamiento de bordes automático. : Ningún módulo es insertado.
	Escalonamiento permitido sin procesamiento de bordes, lado derecho	Número de agujas para el ensanchamiento en el borde derecho del sector de color sin procesamiento de bordes automático. : Ningún módulo es insertado.
	Módulo para procesamiento de bordes a la izquierda	Especificación del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del sector de color : En caso de escalonamientos que son mayores que la indicación en la columna Escalonamiento permitido sin procesamiento de bordes, lado izquierdo.
	Módulo para procesamiento de bordes a la derecha	Especificación del tipo de tisaje para el procesamiento de bordes (alimentación) en caso de grandes ensanchamientos (escalonamiento) del sector de color : En caso de escalonamientos que son mayores a las indicaciones en la columna Escalonamiento permitido sin procesamiento de bordes, lado derecho.

Escalonamiento permitido sin procesamiento de bordes, lado izquierdo y Escalonamiento permitido sin procesamiento de bordes, lado derecho para los bordes de un campo de color:

Bajo 'escalonamiento permitido' se entiende el número de agujas a las que NO se entra el módulo para el procesamiento de bordes.

: Valor estándar con 'escalonamiento permitido' izquierda y derecha es 1 aguja.

Escalonamiento permitido sin procesamiento de bordes, lado izquierdo
Escalonamiento permitido sin procesamiento de bordes, lado derecho

Ejemplos Escalonamiento permitido sin procesamiento de bordes, lado derecho
	Escalonamiento permitido: 1 aguja (estándar)
	Escalonamiento permitido: 2 agujas
	Escalonamiento permitido: ≥ 3 agujas : Guiahilos es impulsado y después es conducido con el módulo para entrar tejiendo a la siguiente pasada de tisaje.

Selección Módulo para procesamiento de bordes a la izquierda y Módulo para procesamiento de bordes a la derecha para los bordes de un campo de color:

Para el procesamiento de bordes de un sector de color hay disponibles diferentes técnicas de tisaje como módulos de técnica.

: Por defecto se utiliza el módulo de técnica Malla cargada, --v--, Procesamiento de bordes.

Módulo para procesamiento de bordes a la izquierda
Módulo para procesamiento de bordes a la derecha

Ejemplos para Módulo para procesamiento de bordes a la derecha

1	Procesamiento de bordes en la carrera del carro de la derecha hacia la izquierda
2	Procesamiento de bordes en la carrera del carro de la izquierda hacia la derecha
	Marca negra = Ligamento de Intarsia

Explicación del modo de trabajo en base al módulo de técnica para el procesamiento de bordes derecho Malla cargada, --v--, Procesamiento de bordes

A	Información se inserta respectivamente 1 vez al comienzo y final de la pasada de tisaje
B	Información se inserta x veces de acuerdo a la anchura de paso. : Anchura de paso total menos 2x anchura del sector (A) menos especificación bajo Escalonamiento permitido sin procesamiento de bordes, lado derecho (C) = resto de la anchura de paso. Este resto ahora se rellena con la anchura del sector (B).
C	Información se inserta x veces de acuerdo a la especificación bajo Escalonamiento permitido sin procesamiento de bordes, lado derecho.

11: Iniciar el procesamiento técnico:

Mostrar la vista de símbolos después del procesamiento técnico para comprobar las modificaciones.

12: Generar Sintral.

13: Iniciar Control Sintral.

14: Extraer del programa de tisaje.

Se crea el programa para la máquina de tejer: CMS530. Exercise_Pattern.zip.
Cargar programa de tisaje en la máquina.

: El archivo extraído "CMS530.Exercise_Pattern.zip" se puede cargar en la máquina con una memoria USB o a través de Ethernet.

Paso a paso a la muestra de ejercicio

Uso de las otras paletas de colores de la ventana de herramientas 'Colores de muestra'

Explicación sobre las diferentes paletas de colores

Estructura e identificación de columnas de la tabla de parámetros de color

Estructura e identificación de columnas de la tabla de Parámetros de color:

Explicación grupo 2: Pasada de entrada

Explicación grupo 3: Pasada de salida

Explicación grupo 4: Ligamento de intarsia

Explicación grupo 5: Procesamiento de bordes

Tabla Parámetros de color: Trabajar con las columnas para 'Entrar tejiendo'

Explicación 'Entrar tejiendo':

Tabla Parámetros de color: Explicación de las columnas para 'Entrar tejiendo'

Dirección de la pasada de entrada de guiahilos:

Explicación sobre 'Influir en la dirección de la pasada de entrada de un guiahilos'

Dos posibilidades en la ventana de herramientas Guiahilos:

Columna 'Sentido de inicio'

Especificación en columna Sentido de inicio:

Columna 'Cantidad de columnas sin pasadas de entrada'

Especificación con Cantidad de columnas sin pasadas de entrada:

Columna 'Módulo para entrar tejiendo' y 'Anchura de repetición para entrar tejiendo'

Especificación en columna Módulo para pasadas de entrada y Anchura de repetición para entrar tejiendo:

Columna 'Desplazamiento de pasadas para desprender'

Especificación en columna Desplazamiento de pasadas para desprender:

Columna 'Offset de pasadas para pasadas de entrada'

Especificación en columna Offset de pasadas para pasadas de entrada / nudos:

Columna 'Nudo / Ligamento al comienzo' y 'Offset de columna para entrar tejiendo con nudo'

Especificación en columna Nudo / Ligamento al inicio y Offset de columnas para pasadas de entrada con nudo:

Tabla Parámetros de color: Trabajar con las columnas para 'Salir tejiendo'

Explicación 'Salir tejiendo':

Tabla Parámetros de color: Columnas para 'Salir tejiendo'

Columna 'Dirección para salir tejiendo'

Especificación en columna Dirección de pasadas de salida:

Columna 'Cantidad de pasadas para pasadas de salida'

Especificación con Número de pasadas de muestra para salir tejiendo:

Columna 'Módulo para salir tejiendo' y 'Anchura de repetición para salir tejiendo'

Especificación en columna Módulo para pasadas de salida y Anchura de repetición para salir tejiendo:

Columna 'Desplazamiento de pasadas para desprender'

Especificación en columna Desplazamiento de pasadas para desprender al salir tejiendo:

Columna 'Offset de pasada para salir tejiendo'

Especificación en columna Offset de pasadas para pasadas de salida :

Columna 'Nudo / Ligamento al final' y 'Offset de columna para salir tejiendo con nudo'

Especificación en columna Nudo / Ligamento al final y Offset de columnas para pasadas de salida con nudo:

Tabla Parámetros de color: Trabajar con las columnas para 'Ligamento de Intarsia'

Explicación 'Ligamento de Intarsia':

Tabla Parámetros de color: Columnas para 'Ligamento de Intarsia'

Columna 'Ligamento de Intarsia izquierda'

'Ligamento de Intarsia izquierda' para el canto izquierdo de un campo de color:

Columna 'Ligamento de Intarsia derecha'

'Ligamento de Intarsia derecha' para el canto derecho de un campo de color:

Columna: 'Dirección del ligamento de Intarsia izquierda'

Dirección del ligamento de intarsia izquierda para el canto izquierdo de un campo de color:

Columna: 'Dirección para el ligamento de Intarsia derecha'

'Dirección del ligamento de Intarsia derecha' para el canto derecho de un campo de color:

Columna 'Módulo para ligamento de Intarsia izquierda' y 'Módulo para ligamento de Intarsia derecha'

Especificación en la columna 'Módulo para ligamento de Intarsia izquierda' y 'Módulo para ligamento de Intarsia derecha'

Tabla Parámetros de color: Trabajar con las columnas para 'Procesamiento de bordes'

Explicación 'Procesamiento de bordes':

Tabla Parámetros de color: Columnas para 'Procesamiento de bordes'

Columna 'Escalonamiento permitido sin procesamiento de bordes, lado izquierdo' y 'Escalonamiento permitido sin procesamiento de bordes, lado derecho'

Escalonamiento permitido sin procesamiento de bordes, lado izquierdo y Escalonamiento permitido sin procesamiento de bordes, lado derecho para los bordes de un campo de color:

Columna 'Módulo para Procesamiento de bordes izquierda' y 'Módulo para Procesamiento de bordes derecha'

Selección Módulo para procesamiento de bordes a la izquierda y Módulo para procesamiento de bordes a la derecha para los bordes de un campo de color:

Trabajar en el diálogo 'Parámetros de color'
