Trabajar con el tipo de elemento de tisaje 'Color Arrangement'

Utilización de Color Arrangements

Con la ayuda de uno o varios Color Arrangement se puede influenciar manualmente en una muestra la secuencia de tisaje por sectores o en toda la muestra.
Para el uso de Color Arrangements es necesario dibujar los sectores en la muestra con diferentes colores de muestra (colores de hilo, de almacén o de guiahilos).
En base a los diferentes colores ahora se pueden influenciar estos sectores en cuanto a la técnica de tisaje a través del Color Arrangement.

Opciones para la creación de un nuevo Color Arrangement

Ejemplo para la explicación para trabajar con un Color Arrangement

Comportamiento de un Color Arrangement en un ejemplo de una muestra con 3 rayas de color

Pasos de trabajo para la creación de un Color Arrangement

  1. Un proyecto de muestra está abierto.
    1

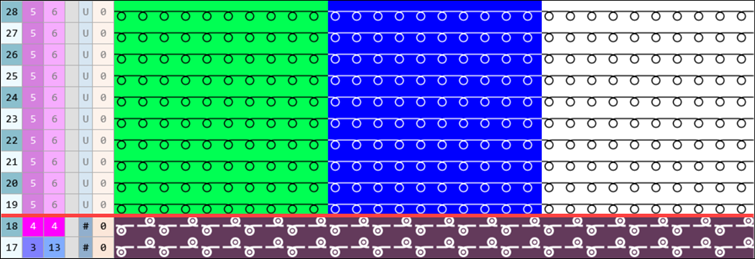

    Dibujar una muestra de diseño con los colores necesarios de las diferentes tablas:
  • Colores de hilo
  • Colores de depósito
  • Colores de los guiahilos

: En el ejemplo 3 rayas de color con Colores de hilo arbitrario

    2
    En la columna de control Pasada de muestra seleccionar las primeras 2 pasadas de muestra.
    2. 3
    Posicionar cursor en el sector de muestra.
    4
    Abrir el menú contextual y seleccionar Selección / Generar Color Arrangement... .
    - o -
    Hacer clic directamente en en la cinta de opciones.

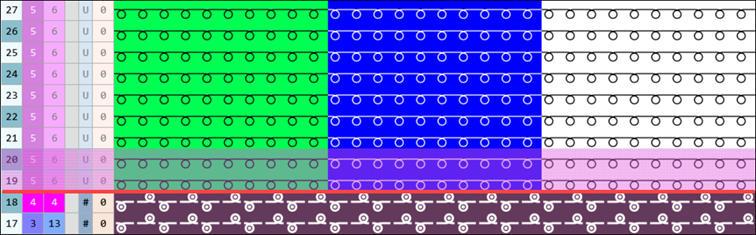

  2. El Editor de Color Arrangement se abre de las pasadas de muestra seleccionadas con la visualización del 'Secuencia de tisaje estándar para Intarsia'.

Editor de Color Arrangements

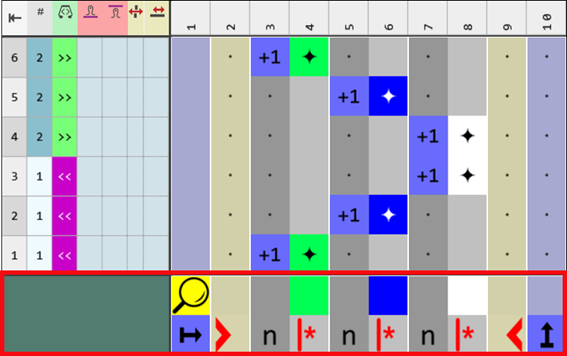

Sector de búsqueda

CREATE PLUS busca colores presentes en las pasadas de muestra seleccionadas de izquierda a derecha.
Estos colores se entrarán en el Editor de Color Arrangements como segmentos de color con colores de búsqueda en el sector de búsqueda.
Debajo del color de búsqueda se colocará por defecto el símbolo de repetición , para repetir la información de acuerdo a la información de la pasada fuente.

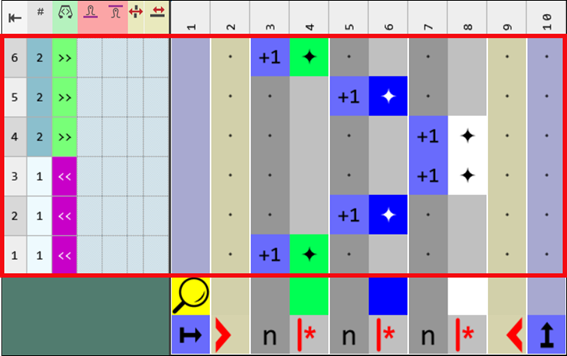

Sector de ejecución

Estos colores más el símbolo Transparente se entran también en el sector de ejecución en las columnas de color de los segmentos de color en una pasada separada con el color de búsqueda correspondiente.
El símbolo Transparente le permite al CA leer las acciones de la aguja presentes en la pasada fuente.

La secuencia de tisaje de los colores de ejecución (= guiahilos) corresponde a una secuencia de tisaje de Intarsia.
Cada pasada es marcada con el número de pasada de referencia (+1) en la columna de referencia.

Editor de Color Arrangements

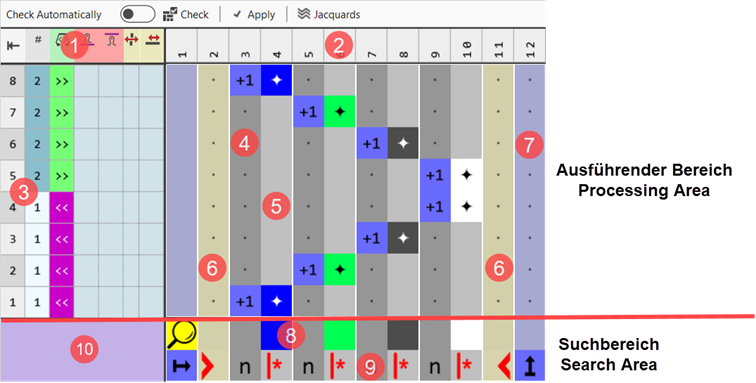

Denominación de las pasadas y columnas en el editor de Color Arrangements (CA)

1

Columnas de control

: Todas las columnas de control están a disposición

2

Barra de columnas con numeración

  • para la selección de columnas

3

Barra de pasadas con numeración

  • para la selección de pasadas
  • Datos de columnas de control para pasadas de muestra

Sector de ejecución

Sector de búsqueda

4

Columna de referencia con números de referencia

  • Para pasadas de referencia
  • Para pasadas adicionales

8

Pasada de búsqueda con colores de búsqueda

5

Columna de color en el segmento de color

  • mismos colores que en el sector de búsqueda
  • más símbolo para 'Transparente'

Ejemplo:

9

Atributos de columna y de pasada

  • Definición de CA (Funciones de los colores de búsqueda)

6

Columna de forma

  • En Fully Fashion
  • en Knit&Wear

10

Color de la entrada de color en la columna de control

: Puede ser modificado en las propiedades del elemento de tisaje.

7

Columna para definir una repetición de pasadas

Verificar automáticamente

No hay validación automática del elemento de tisaje creado en relación a una correcta estructura

:

  • Realizar validación manualmente con Verificar.
  • Al cerrar el diálogo se realiza automáticamente una validación.

Validación automática del elemento de tisaje creado en relación a una correcta estructura es realizado.

:

  • Botón Verificar está inactivo.

Verificar

Botón para verificar manualmente las entradas en el Color Arrangement

Aplicar

Aplicar las modificaciones sin cerrar el editor

Jacquards

Abrir la ventana de herramientas Jacquards.
Para la visualización del Jacquard insertado en la muestra de diseño.

Significado y comportamiento de los números de pasadas de referencia en la columna de referencia

El número en la columna de referencia remite a la correspondiente pasada en la muestra de origen (muestra de diseño) o a una pasada adicional.

Dos opciones de la numeración de pasadas de referencia:

  • Número de referencia para pasadas de referencia (símbolos azules ) para el procesamiento de pasadas fuente de la muestra de diseño
    : toda la información de las columnas de control se aplica.
    • Trabajar con los números , y
      : Por la utilización de estos números en la repetición se siguen contando automáticamente y se ejecutan las pasadas de referencia en la muestra fuente. Con la primera aplicación de un CA se suprime el símbolo '+'.
      Observación:
      En la búsqueda de los errores en la muestra procesada es más difícil identificar el número de pasadas de referencia correcto.
    • Trabajar con los números a y mayor
      : Por la utilización de estos números las pasadas de referencia en la muestra fuente son establecidas como valor fijo. Recién por la repetición del CA en la columna de control se incrementan y ejecutan las pasadas en la muestra fuente.
      Observación:
      En la búsqueda de los errores en la muestra procesada es más simple identificar el número de pasadas de referencia correcto, adecuado.

Contenido de pasadas de referencia

Propiedades y comportamiento

Con color del hilo / color de guiahilos

Sólo colores

Las acciones de la aguja y los módulos se leerán de la pasada de referencia (pasada fuente) de la muestra básica.

Colores y acciones de la aguja (tejer)

Las acciones de la aguja y los módulos de la pasada de referencia (pasada fuente) de la muestra básica son sobrescritos con las acciones de la aguja dibujadas.

Otro color

Las acciones de la aguja y los módulos se leerán de la pasada de referencia (pasada fuente) de la muestra básica y se procesarán con el color dibujado.

Otros colores y acciones de la aguja (tejer)

Las acciones de la aguja y los módulos de la pasada de referencia (pasada fuente) de la muestra básica son sobrescritos con el color dibujado y las acciones de la aguja dibujadas.

Sin color del hilo / color de guiahilos

No está permitido

Comportamiento:

  • Si una pasada de referencia en el CA no contiene ninguna acción de la aguja Tisaje, se leerán los datos (acción de la aguja y módulos) de la correspondiente pasada de referencia (pasada fuente) de la muestra básica.
  • Si una pasada de referencia en el CA contiene una acción de la aguja Tisaje, entonces se aplican los parámetros de muestra de las columnas de control de la correspondiente pasada de referencia (pasada fuente) de la muestra básica.
  • En las pasadas de referencia en el CA con color del hilo / color de guiahilos y la acción de la aguja Tisaje se entrará un Ligamento de mallas cargadas automático al campo de color adyacente.
  • Número de referencia para pasadas adicionales (símbolos rosa ) para la utilización de pasadas adicionales en el CA que no tejen y / o que tejen (no existe una pasada fuente relacionada en la muestra de diseño)
    : ninguna información de las columnas de control se aplica.
    Excepción: Longitudes de mallas delante y atrás
    • Trabajar con los números , y
      : Al utilizar estos números no hay ninguna relación a una pasada de la muestra fuente. Por el símbolo '+' también se siguen contando las pasadas adicionales y se insertan adicionalmente después de la pasada fuente correspondiente.
    • Trabajar con los números a y mayor
      : Al utilizar estos números hay una fuerte relación a una pasada de la muestra fuente según la cual se inserta la pasada adicional en la muestra de diseño.

Contenido de pasadas adicionales

Propiedades y comportamiento

Con color del hilo / color de guiahilos

Si inserta pasadas adicionales con color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Tisaje.

Sin color del hilo / color de guiahilos

Si inserta pasadas adicionales sin color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Transferencia, Desprender o Prensar (sin tisaje).

Comportamiento:

  • Las pasadas adicionales deben contener acciones de la aguja, dado que no se leen datos de la pasada de referencia de la muestra básica (muestra fuente).
  • En las pasadas adicionales con color del hilo / color de guiahilos y la acción de la aguja Tisaje no se entrará ningún ligamento de mallas cargadas automático al campo de color adyacente.
  • En las pasadas adicionales con color del hilo / color de guiahilos y acción de la aguja Tisaje no se aplican parámetros de muestra.
    Excepción: Datos NP.

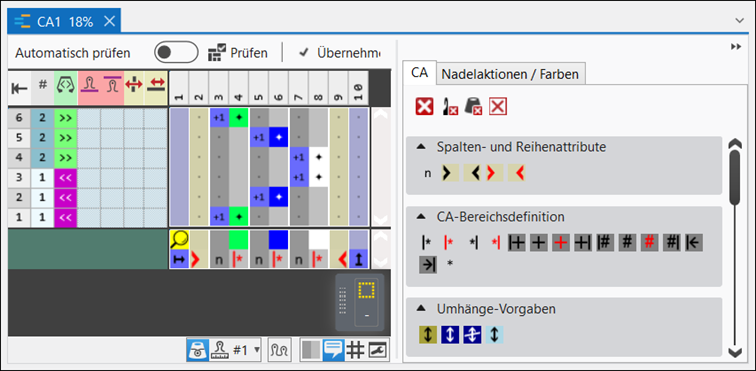

Pestaña CA en el Editor de Color Arrangement

Símbolos para la edición de un Color Arrangement

1

Atributos de columna y de pasada

Columna de referencia

Marca de la columna para los números de referencia

Columna izquierda del rango de corte

Borde del tejido en el centro de la pieza de tisaje a la derecha

: Corresponde al contador #RM.

Columna derecha del rango de corte

Borde del tejido en el centro de la pieza de tisaje a la izquierda

: Corresponde al contador #LM.

Columna izquierda de la pieza de tisaje

Borde externo izquierdo de una pieza de tisaje

: Corresponde al contador #L.

Columna derecha de la pieza de tisaje

Borde externo derecho de una pieza de tisaje

: Corresponde al contador #R.

2

Definición de área CA

Repetición a partir de la columna de muestra izquierda

Repetir el sector de columna marcado dentro del color relativo a la primera columna de muestra.

Repetición hacia la derecha

Repetir el sector de columna marcado a partir del límite de campo de color izquierdo.

Repetición a partir de la columna de muestra derecha

Repetir el sector de columna marcado dentro del color relativo a la última columna de muestra.

Repeticion hacia la izquierda

Repetir el sector de columna marcado a partir del límite de campo de color derecho.

Anchura excesiva, sobrescribiendo, con repetición a partir del borde de muestra izquierdo

Entrar, sobrescribiendo, una columna adicional a la izquierda en relación a la primera columna de muestra de un sector de color.

Anchura excesiva, sobrescribiendo

Entrar, sobrescribiendo, una columna adicional a la izquierda y / o a la derecha de un sector de color.

Anchura excesiva

Entrar una columna adicional a la izquierda y / o a la derecha de un sector de color, sin sobrescribir.

Anchura excesiva, sobrescribiendo, con repetición a partir del borde de muestra derecho

Entrar, sobrescribiendo, una columna adicional a la derecha en relación a la última columna de muestra de un sector de color.

Repercusión de anchura excesiva:
El sector de color es ensanchado como máximo hasta el borde de la forma.

Aplicación:
Ejemplo para ligamento de Intarsia en el borde del campo de color

Anchura excesiva en el borde de forma, sobrescribiendo, con repetición a partir del borde de muestra izquierdo

Entrar, sobrescribiendo, una columna adicional a la izquierda en relación a la primera columna de muestra de un sector de color del borde de forma

Anchura excesiva en el borde de forma, sobrescribiendo

Entrar, sobrescribiendo, una columna adicional a la izquierda y / o a la derecha de un sector de color del borde de forma.

Anchura excesiva en el borde de forma

Entrar una columna adicional a la izquierda y / o a la derecha de un sector de color del borde de forma sin sobrescribir.

Anchura excesiva en el borde de forma, sobrescribiendo, con repetición a partir del borde de muestra derecho

Entrar, sobrescribiendo, una columna adicional a la derecha en relación a la última columna de muestra de un sector de color del borde de forma.

Repercusión de Anchura excesiva en el borde de forma:
El sector de color es ensanchado más allá del borde de la forma en el número de columnas indicado.
Entonces Dentro de la forma es ajustado en Fuera de la forma.

: Los bordes de forma no son desplazados, los atributos son ensanchados.

Borde izquierdo del tejido

Ocultar en el borde del tejido izquierdo en la anchura dibujada.

Borde derecho del tejido

Ocultar en el borde del tejido derecho en la anchura dibujada.

Repetición de pasadas

Para la definición de ciclos en la columna

: Si varios ciclos deben ser definidos en el CA se puede identificar la repetición de pasadas adicionalmente con colores de definición. En ciclos que se encuentran contiguos obligatoriamente se debe utilizar un color de definición porque definen el inicio y fin de un ciclo.

3

Ajustes de transferencia

Especificaciones para transferencia de forma

Establecer la pasada de muestra para transferencia de menguado y aumento

Especificaciones para transferencia de estructura

Establecer la pasada de muestra para la transferencia de estructura.
Adelantado o retrasado

Transferencia de estructura no permitida

Determinar la pasada de muestra en la cual no se debe efectuar la transferencia de estructura

Especificaciones para transferencia automática

Establecer la pasada de muestra para la transferencia automática

4

Números de referencia

Para pasadas de referencia

Mantener número de pasadas de referencia

El número de pasadas de referencia anterior se mantiene, es decir que el número de pasadas de referencia no sigue.

Aumentar número de pasadas de referencia en 1

El número de pasadas de referencia editado sigue aumentando en 1 para seguir con la edición.

: En la primera pasada del CA no es mostrado el símbolo '+', es decir que corresponde a la entrada de .

Aumentar número de pasadas de referencia en 2

El número de pasadas de referencia editado sigue aumentando en 2 para seguir con la edición, es decir que una pasada de muestra es omitida.

a

Número de pasadas de referencia de 1 a 20

Selección de los números de pasadas de referencia para la numerar las pasadas de referencia en la muestra de diseño.

Selección de más números de pasadas de referencia mayores de 20

Para pasadas adicionales

Mantener número de pasada adicional

El número de pasadas de referencia anterior se mantiene, es decir que el número de pasadas de referencia no sigue.

Aumentar el número de pasada adicional en 1

El número de pasadas de referencia editado sigue aumentando en 1 para seguir con la edición.

Aumentar el número de pasada adicional en 2

El número de pasadas de referencia editado sigue aumentando en 2 para seguir con la edición, es decir que una pasada de muestra es omitida.

a

Número de pasada adicional de 1 a 20

Selección de los números de pasadas adicionales para numerar las pasadas adicionales en el Color Arrangement

Selección de más números de pasadas adicionales mayores de 20

5

Repetición de pasadas / Alternativa anchura excesiva

a

Repetición de pasadas o anchura excesiva de 1 a 20

Números para definición de

  • Factor de repetición en repeticiones de pasadas
  • Definición con la utilización de la 'anchura excesiva alternativa'

Repetición de pasadas o anchura excesiva 21 y superior

6

Repeticiones referidas a agujas

Inicio de la repetición

Seleccionar sectores y definir de acuerdo con el tipo de elemento de tisaje

  • Remallar con CA
  • Repeticiones en un módulo

Primera repetición

Siguiente repetición

Final de la repetición

Eliminar ocupación de agujas Eliminar repetición Eliminar pasada de entrada/salida

Eliminar sectores marcados

7

Colores de definición

a

Para la identificación visual de

  • Puntos de conexión
  • Repeticiones de pasadas (ciclos)
  • Colores Jacquard en el tipo de elemento de tisaje Módulo Jacquard

8

Colores de marcador de posición en CA

a

Utilización de los colores de marcador de posición en el sector de búsqueda y en el sector de ejecución de un CA para definir los colores en ambos sectores como 'transparente'.
Esto significa que los colores en la muestra pueden estar dibujados en posiciones diferentes.

: A tener en cuenta:

  1. En la pasada de búsqueda, los colores de marcador de posición no pueden ser usados con otros colores.
  2. Colores de marcador de posición en la pasada de búsqueda también permiten el uso de colores de marcador de posición en el sector de ejecución.

    1
    Realizar las modificaciones deseadas en el editor con las herramientas para Color Arrangement de las pestañas CA y / o Acciones de la aguja / Colores .
    2
    Validar si el Color Arrangement creado con el botón Verificar: tiene entradas correctas.
    : ¡La secuencia técnica de tisaje no puede ser validada!
    3
    De ser necesario, para un Color Arrangement ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón Aplicar .
    - o -
    Cerrar la ventana de herramientas con el botón .
    4
    Cerrar la consulta con el botón deseado:
  • Guardar: Color Arrangement es guardado localmente en la ventana de herramientas CA.
  • Descartar: Las modificaciones no se guardan.
  • Copia: Color Arrangement modificado es guardado como copia en la ventana de herramientas CA.

: El color del Color Arrangement es entrado en las primeras dos pasadas de la columna de control Color Arrangement.

    5
    De ser necesario, para el procesamiento de varias pasadas de la muestra fuente (muestra de diseño), entrar el Color Arrangement generado en el sector deseado de la muestra de diseño a través de la columna de control Color Arrangement.
    : En estas pasadas marcadas se aplican los datos del CA.
    6
    Iniciar Procesamiento técnico.
  1. El Color Arrangement es expandido con el procesamiento técnico.
    2. 7
    Generar Sintral.
    8
    Iniciar Control Sintral.
    9
    Extraer del programa de tisaje.
    10
    Cargar programa de tisaje en la máquina.
