Ejemplo 6: Color Arrangement para la modificación del ligamento de Intarsia (procesamiento de bordes) en el borde del campo de color

Con este Color Arrangement CA6 se debe modificar el ligamento de Intarsia (procesamiento de bordes) en el borde del campo de color.

: Un Color Arrangement solo es necesario para esta situación, cuando el ligamento de Intarsia no está disponible como elemento de tisaje 'Módulo de técnica' en Knit Explorer.

Generar Color Arrangement CA6:

  1. El proyecto de muestra de la Muestra Pattern-7 está abierto.
  2. Muestra en Muestra de diseño está activa.

    : Para dibujar la muestra básica se utilizaron colores de la tabla Colores de hilo.
    1
    De ser necesario, guardar proyecto de muestra bajo nuevo nombre.
    2
    En la columna de control Pasada de muestra seleccionar las primeras 2 pasadas de muestra.
    3
    Posicionar cursor en el sector de muestra.
    4
    Abrir el menú contextual y seleccionar Selección / Generar Color Arrangement... .
    - o -
    Hacer clic directamente en en la cinta de opciones.
  1. Se abre el Editor de Color Arrangement con la 'Secuencia de tisaje estándar' original de las 2 pasadas de muestra seleccionadas.

Resultado después del procesamiento técnico

  • Secuencia de tisaje estándar del CA original
  • Guiahilos no agrupados
  • Estructura de la muestra de diseño (muestra básica) de las pasadas fuente correspondientes
  • Ligamento de Intarsia: Malla cargada delante, Ligamento de intarsia en el comienzo del campo de color (pasada de entrada) como especificaciones estándar

: Esta secuencia de tisaje también se puede tejer con 'Guiahilos común', ya que nunca hay más de un guiahilos en una posición y tampoco tiene que pasar un guiahilos a otro.

Los colores (= guiahilos) del 'sector de ejecución' del CA son ejecutados de acuerdo al número de sistemas de tisaje de la máquina seleccionada.

  • Sector de búsqueda:
    El símbolo (entrada estándar) repite la acción de la aguja de la pasada fuente en el sector de color completo de la izquierda hacia la derecha
  • Sector de ejecución:
    En base al símbolo se consulta la acción de la aguja correspondiente de la pasada fuente de la muestra de diseño de acuerdo al color de búsqueda y se teje.

    5
    Posicionar el cursor en la barra de selección de columnas.
    6
    Con el botón izquierdo del ratón seleccionar la columna de color en el segmento de color del color de hilo #5 (verde).
    7
    Posicionar el cursor en la posición ((1)).

: En la posición del cursor (2) se abre el menú contextual con el botón derecho del ratón solo para trabajar con segmentos de color.

    8
    Abrir el menú contextual con el Botón derecho del ratón.
  1. Aparecerá el menú contextual.

1

Duplicar columna

Copiar contenido de la columna seleccionada

Duplicar columnas seleccionadas

Copiar contenido de la(s) columna(s) seleccionada(s)

  • Selección individual
  • Selección múltiple

2

Insertar columna vacía a la izquierda

Inserción de la columna a la izquierda de la columna seleccionada

Insertar columna vacía a la derecha

Inserción de la columna a la derecha de la columna seleccionada

3

Eliminar columna

Eliminar columna sin selección

Eliminar columnas seleccionadas

Eliminar columna con selección

  • Selección individual
  • Selección múltiple

4

Opciones para trabajar con segmentos de color

4

Opciones para trabajar con segmentos de color

Duplicar segmento

Nuevo segmento de color a la izq.

>

Menú para la selección de la cantidad de los segmentos de color (1-10) a insertar a la izquierda en relación a la selección

Nuevo segmento de color a la der.

>

Menú para la selección de la cantidad de los segmentos de color (1-10) a insertar a la derecha en relación a la selección

Eliminar segmento

  • En la posición del cursor
  • Selección

Seleccionar segmento

El segmento de color en la posición de cursor es seleccionado

    9
    Insertar / duplicar cantidad deseada de columnas a la izquierda y derecha en relación a la columna de color seleccionada del color de hilo #5.
    10
    Dibujar la estructura deseada del ligamento de Intarsia por ej. en el segmento de color del color de hilo #5 (verde) en el 'Sector de ejecución'.
    11
    En la ventana de herramientas del editor de CA cambiar a la pestaña Acciones de la aguja / Colores .
    12
    Para dibujar seleccionar las acciones de la aguja deseadas.
    13
    Dibujar estructura + color en la columna de color del color de hilo #5 en el 'Sector de ejecución' para el ligamento de Intarsia (procesamiento de bordes) en el campo de color.
    14
    Dibujar en el 'Sector de búsqueda':

Utilización en Color Arrangements:

En sector de búsqueda:

  • Símbolo Anchura excesiva
    • Número de columnas arbitrario
    • Número de columnas a la izquierda / derecha puede ser simétrico o asimétrico
  • Para columnas adicionales a la izquierda y / o derecha al lado de la columna de color marcadas con Repetición hacia la derecha

En el 'Sector de ejecución':

  • En las columnas con el símbolo son posibles las siguientes entradas:
    • Ninguna entrada
    • Entrada de color y acción de la aguja

Anchura excesiva

Ensanchamiento del campo de color en el número de columnas marcadas con el símbolo como máximo hasta el borde de la forma.

:
Columna (n) con símbolo desactiva la especificación para el procesamiento de bordes en el diálogo guiahilos.

Anchura excesiva en el borde de forma

Ensanchamiento del campo de color en el número de columnas marcadas con el símbolo también en el borde de la forma.

:
el sector de color es ensanchado dentro de la forma y más allá del canto de la forma en el número de columnas indicado. Entonces 'Dentro de la forma' es ajustado en 'Fuera de la forma'.

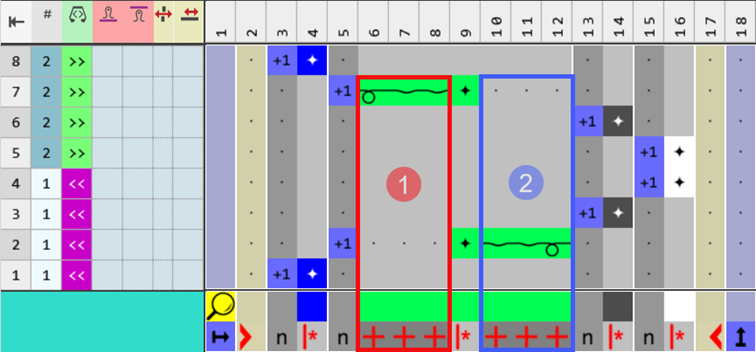

Ejemplo: Estructura para el ligamento de Intarsia (procesamiento de bordes) en el segmento de color del color de hilo #5 (verde)

: La estructura fue dibujada con acciones de la aguja que contienen la información 'transferencia automática'. En el procesamiento técnico se entra la transferencia a la muestra.

1

Ligamento de Intarsia en el borde del campo de color izquierdo entrar tejiendo con una anchura de 3 agujas.

2

Ligamento de Intarsia en el borde del campo de color derecho entrar tejiendo con una anchura de 3 agujas.

Atención: ¡¡¡Por el trabajo con el símbolo se ensancha el campo de color!!!
Este ensanchamiento tiene como consecuencia en la próxima carrera de carro, dependiendo de la anchura del ensanchamiento, que se produce una 'Alimentación' del guiahilos.

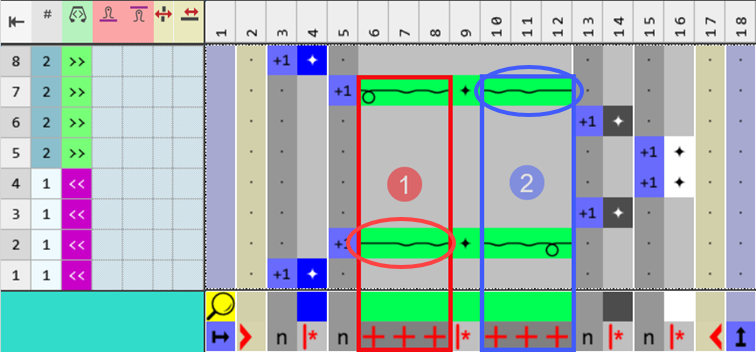

Ejemplo: Modificación del Color Arrangements para evitar la entrada de la 'Alimentación' automática del guiahilos

    15
    Con el botón Verificar validar si el Color Arrangement creado tiene entradas correctas.
    : ¡La secuencia técnica de tisaje no puede ser validada!
    16
    De ser necesario, para un Color Arrangement ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón Aplicar .

    - o -
    Cerrar la ventana de herramientas con el botón .
    17
    Cerrar la consulta con el botón deseado:
    18
    Entrar el Color Arrangement generado a través de la columna de control en las pasadas deseadas de la muestra de diseño.

Opciones para la entrada del Color Arrangement en la columna de control 'Color Arrangement':

  • En la ventana de herramientas en la pestaña CA seleccionar el CA deseado
  • Columna de control Color Arrangement: con el botón derecho del ratón abrir el menú contextual.

1

Lista de todos los Color Arrangement creados en el proyecto de muestra

  • CA utilizados
  • CAs no utilizados (pueden ser borrados)

: La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas

2

Entrada CA se reemplaza con la especificación estándar

Entrada CA es borrada

3

Asignar Color Arrangements automáticamente

: En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.

1

Lista de todos los Color Arrangement creados en el proyecto de muestra

  • CA utilizados
  • CAs no utilizados (pueden ser borrados)

: La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas

2

Entrada CA se reemplaza con la especificación estándar

Entrada CA es borrada

3

CA1 - Edición...

: El CA entrado en la posición del cursor a la columna de control Color Arrangement es abierto para el procesamiento.

CA1 - Actualizar subcolores en el CA

: Si en la muestra de diseño en un color utilizado en el CA se genera y dibuja un subcolor, entonces este subcolor puede ser integrado en el CA.

Asignar Color Arrangements automáticamente

: En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.

    19
    Iniciar el procesamiento técnico
  1. El Color Arrangement es expandido con el procesamiento técnico.

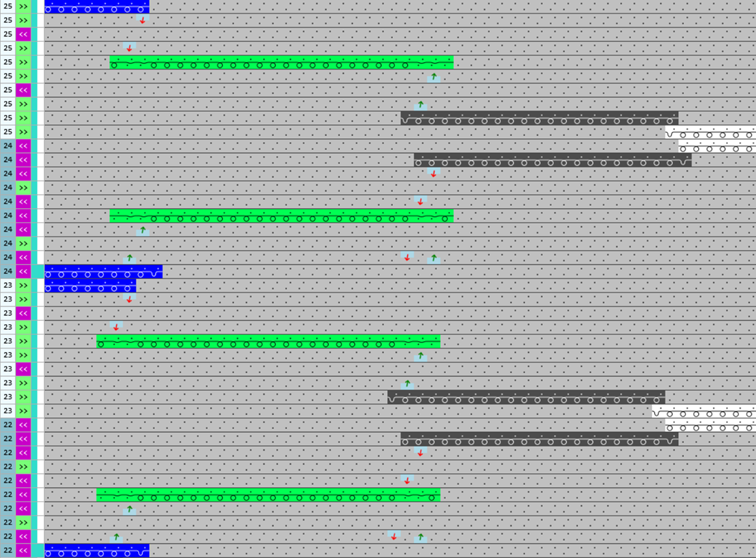

Resultado con CA6 modificado después del procesamiento técnico

  • Estructura para ligamento de Intarsia (procesamiento de bordes) en color de hilo #5 (verde)
  • Alimentación del guiahilos para evitar la alimentación automática

    20
    Generar Sintral.
    21
    Iniciar Control Sintral.
    22
    Extraer del programa de tisaje.
    23
    Cargar programa de tisaje en la máquina.
