Ejemplo 7: Color Arrangement con pasadas adicionales

Con este Color Arrangement CA7 se deben insertar pasadas de muestra adicionales en una muestra de diseño existente (base).

: Pasadas adicionales son pasadas de muestra / pasadas técnicas, que no están presentes en la muestra de diseño (muestra fuente).

Pasadas adicionales pueden contener:

Acción de aguja para tejer + color de la ventana de herramientas Colores de muestra
Acciones de la aguja Transferir, Desprender o Postprensado (es decir, acciones de la aguja sin guiahilos)

Generar Color Arrangement CA7:

El proyecto de muestra de la Muestra Pattern-7 está abierto.
Muestra en Muestra de diseño está activa.

: Para dibujar la muestra básica se utilizaron colores de la tabla Colores de hilo.

1: De ser necesario, guardar proyecto de muestra bajo nuevo nombre.

2: En la columna de control Pasada de muestra seleccionar las primeras 2 pasadas de muestra.

3: Posicionar cursor en el sector de muestra.

4: Abrir el menú contextual y seleccionar Selección / Generar Color Arrangement... .
- o -
Hacer clic directamente en en la cinta de opciones.

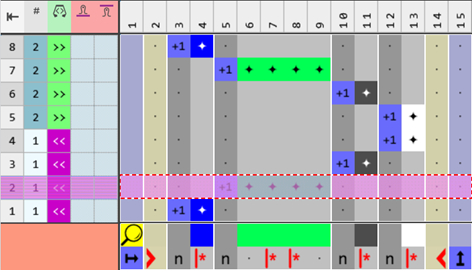

Se abre el Editor de Color Arrangement con la 'Secuencia de tisaje estándar' original de las 2 pasadas de muestra seleccionadas.

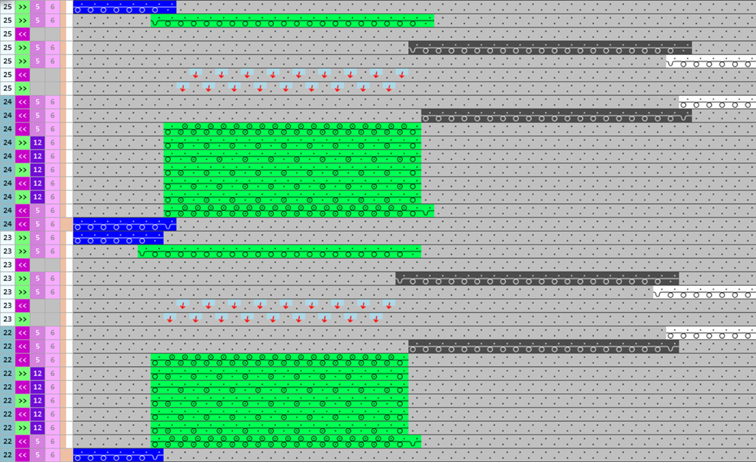

Resultado después del procesamiento técnico

Secuencia de tisaje estándar del CA original
Guiahilos no agrupados
Estructura de la muestra de diseño (muestra básica) de las pasadas fuente correspondientes
Ligamento de Intarsia: Malla cargada delante, Ligamento de intarsia en el comienzo del campo de color (pasada de entrada) como especificaciones estándar

: Esta secuencia de tisaje también se puede tejer con 'Guiahilos común', ya que nunca hay más de un guiahilos en una posición y tampoco tiene que pasar un guiahilos a otro.

Los colores (= guiahilos) del 'sector de ejecución' del CA son ejecutados de acuerdo al número de sistemas de tisaje de la máquina seleccionada.

Sector de búsqueda:
El símbolo (entrada estándar) repite la acción de la aguja de la pasada fuente en el sector de color completo de la izquierda hacia la derecha
Sector de ejecución:
En base al símbolo se consulta la acción de la aguja correspondiente de la pasada fuente de la muestra de diseño de acuerdo al color de búsqueda y se teje.

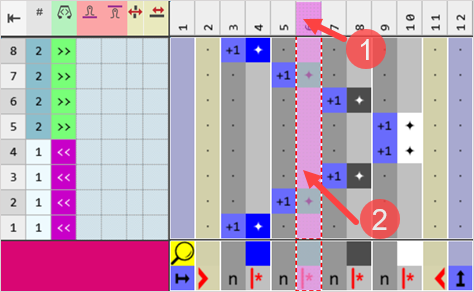

5: Posicionar el cursor en la barra de selección de columnas.

6: Con el botón izquierdo del ratón seleccionar la columna de color en el segmento de color del color de hilo #5 (verde).

7: Posicionar el cursor en la posición ((1)).

: En la posición del cursor (2) se abre el menú contextual con el botón derecho del ratón solo para trabajar con segmentos de color.

8: Abrir el menú contextual con el Botón derecho del ratón.

Aparecerá el menú contextual.

1	Duplicar columna		Copiar contenido de la columna seleccionada
	Duplicar columnas seleccionadas		Copiar contenido de la(s) columna(s) seleccionada(s) Selección individual Selección múltiple
2	Insertar columna vacía a la izquierda		Inserción de la columna a la izquierda de la columna seleccionada
	Insertar columna vacía a la derecha		Inserción de la columna a la derecha de la columna seleccionada
3		Eliminar columna	Eliminar columna sin selección
		Eliminar columnas seleccionadas	Eliminar columna con selección Selección individual Selección múltiple
4	Opciones para trabajar con segmentos de color

4	Opciones para trabajar con segmentos de color
	Duplicar segmento
	Nuevo segmento de color a la izq.		>	Menú para la selección de la cantidad de los segmentos de color (1-10) a insertar a la izquierda en relación a la selección
	Nuevo segmento de color a la der.		>	Menú para la selección de la cantidad de los segmentos de color (1-10) a insertar a la derecha en relación a la selección
		Eliminar segmento	En la posición del cursor Selección
	Seleccionar segmento		El segmento de color en la posición de cursor es seleccionado

9: Insertar / duplicar cantidad deseada de columnas a la izquierda o derecha en relación a la columna seleccionada del color de hilo #5.

En el ejemplo:

1 columna adicional para la estructura de la aplicación
: El número de columnas es según su preferencia.
2 columnas adicionales para el borde del campo de color

10: Seleccionar la pasada deseada en el CA.

11: Insertar número de pasadas necesarias a agregar:

En el ejemplo:

6 pasadas adicionales para la estructura de la aplicación
: El número de pasadas es arbitrario.

12: Dibujar la estructura deseada para la aplicación y el borde del campo de color en el segmento de color del color de hilo #5 (verde) en el 'Sector de ejecución':

en la pasada fuente
en las pasadas adicionales: Color + acción de la aguja

13: En la ventana de herramientas del editor de CA cambiar a la pestaña Acciones de la aguja / Colores .

14: Para dibujar seleccionar las acciones de la aguja deseadas.

En el ejemplo:

Malla v - Malla ^
Malla delante
Hilo flotante

15: En el 'Sector de búsqueda' en las columnas para el borde del campo de color definir 'ninguna entrada'.

16: En la ventana de herramientas del editor de CA cambiar a la pestaña CA.

17: En el apartado Números de referencia seleccionar Para pasadas adicionales.

18: En la 'Columna de referencia con números de referencia' de las pasadas insertadas, entrar el símbolo .

Significado de los números de referencia en las pasadas adicionales:

Número de referencia para pasadas adicionales (símbolos rosa) para la utilización de pasadas adicionales en el CA que no tejen y / o que tejen (no existe una pasada fuente relacionada en la muestra de diseño)
Excepción:
CA's creados de sectores con módulos Jacquard Stoll insertados, se definen todos como pasada adicional a partir del 2o color Jacquard.
: ninguna información de las columnas de control se aplica.
Excepción: Longitudes de mallas delante y atrás

Trabajar con los números , y
: Al utilizar estos números no hay ninguna relación a una pasada de la muestra fuente. Por el símbolo '+' también se siguen contando las pasadas adicionales y se insertan adicionalmente después de la pasada fuente correspondiente.
Trabajar con los números a y mayor
: Al utilizar estos números hay una fuerte relación a una pasada de la muestra fuente según la cual se inserta la pasada adicional en la muestra de diseño.

Contenido de pasadas adicionales	Propiedades y comportamiento
Con color del hilo / color de guiahilos	Si inserta pasadas adicionales con color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Tisaje. Excepción: CA's creados de sectores con módulos Jacquard Stoll insertados, se definen todos como pasada adicional a partir del 2o color Jacquard
Sin color del hilo / color de guiahilos	Si inserta pasadas adicionales sin color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Transferencia, Desprender o Prensar (sin tisaje).
Comportamiento: Las pasadas adicionales deben contener acciones de la aguja, dado que no se leen datos de la pasada de referencia de la muestra básica (muestra fuente). Excepción: CA's creados de sectores con módulos Jacquard Stoll insertados, se definen todos como pasada adicional a partir del 2o color Jacquard. En las pasadas adicionales con color del hilo / color de guiahilos y la acción de la aguja Tisaje no se entrará ningún ligamento de mallas cargadas automático al campo de color adyacente. En las pasadas adicionales con color del hilo / color de guiahilos y acción de la aguja Tisaje no se aplican parámetros de muestra. Excepción: Datos NP.

Contenido de pasadas adicionales

Propiedades y comportamiento

Con color del hilo / color de guiahilos

Si inserta pasadas adicionales con color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Tisaje.
Excepción:
CA's creados de sectores con módulos Jacquard Stoll insertados, se definen todos como pasada adicional a partir del 2o color Jacquard

Sin color del hilo / color de guiahilos

Si inserta pasadas adicionales sin color del hilo / color de guiahilos en una columna de color, debe dibujar una acción de la aguja Transferencia, Desprender o Prensar (sin tisaje).

Comportamiento:

Las pasadas adicionales deben contener acciones de la aguja, dado que no se leen datos de la pasada de referencia de la muestra básica (muestra fuente).
Excepción:
CA's creados de sectores con módulos Jacquard Stoll insertados, se definen todos como pasada adicional a partir del 2o color Jacquard.
En las pasadas adicionales con color del hilo / color de guiahilos y la acción de la aguja Tisaje no se entrará ningún ligamento de mallas cargadas automático al campo de color adyacente.
En las pasadas adicionales con color del hilo / color de guiahilos y acción de la aguja Tisaje no se aplican parámetros de muestra.
Excepción: Datos NP.

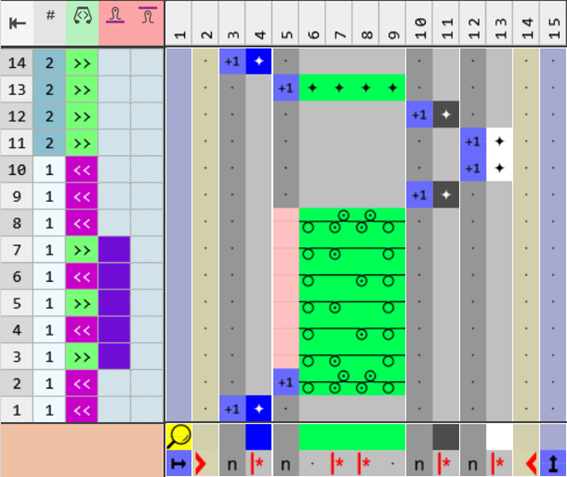

Ejemplo CA7-1: Estructura para la aplicación y el borde del campo de color en el segmento de color del color de hilo #5 (verde)

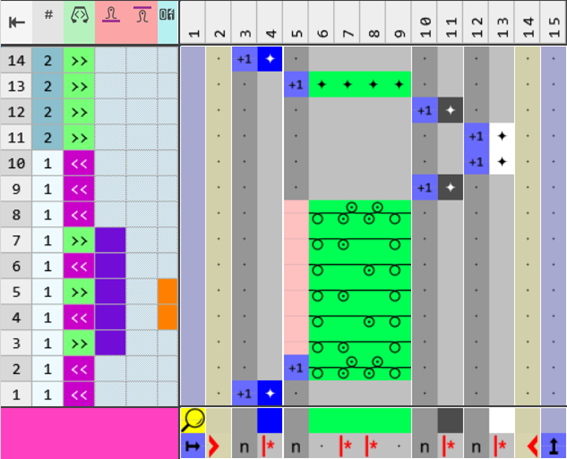

Ejemplo CA7-2: Estructura para la aplicación y el borde del campo de color en el segmento de color del color de hilo #5 (verde)

Con ciclo en la aplicación para la altura

19: Con el botón Verificar validar si el Color Arrangement creado tiene entradas correctas.
: ¡La secuencia técnica de tisaje no puede ser validada!

20: De ser necesario, para un Color Arrangement ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón Aplicar .

- o -
Cerrar la ventana de herramientas con el botón .

21: Cerrar la consulta con el botón deseado:

Guardar: Color Arrangement es guardado localmente en la ventana de herramientas CA.
Descartar: Las modificaciones no se guardan.
Copia: Color Arrangement modificado es guardado como copia en la ventana de herramientas CA.

22: Entrar el Color Arrangement generado a través de la columna de control en las pasadas deseadas de la muestra de diseño.

Opciones para la entrada del Color Arrangement en la columna de control 'Color Arrangement':

En la ventana de herramientas en la pestaña CA seleccionar el CA deseado
Columna de control Color Arrangement: con el botón derecho del ratón abrir el menú contextual.


1	Lista de todos los Color Arrangement creados en el proyecto de muestra CA utilizados CAs no utilizados (pueden ser borrados) : La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas
2		Entrada CA se reemplaza con la especificación estándar
		Entrada CA es borrada
3	Asignar Color Arrangements automáticamente : En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.


1	Lista de todos los Color Arrangement creados en el proyecto de muestra CA utilizados CAs no utilizados (pueden ser borrados) : La lista corresponde a la visualización en la pestaña CA en la ventana de herramientas
2		Entrada CA se reemplaza con la especificación estándar
		Entrada CA es borrada
3	CA1 - Edición... : El CA entrado en la posición del cursor a la columna de control Color Arrangement es abierto para el procesamiento.
	CA1 - Actualizar subcolores en el CA : Si en la muestra de diseño en un color utilizado en el CA se genera y dibuja un subcolor, entonces este subcolor puede ser integrado en el CA.
	Asignar Color Arrangements automáticamente : En el sector de búsqueda definido se verifican las secuencias de color. En caso de coincidencia con CAs presentes se insertan estos CAs automáticamente en el sector así como se estableció en las configuraciones.
