Paso a paso a la muestra Pattern-8

  1. Proyecto de muestra se crea con una muestra y las configuraciones deseadas.
  2. Imagen se redujo a 3 colores en el diálogo Importación de imagen y se guardó en el portapapeles como parte de muestra.
    1
    En la ventana de herramientas seleccionar la pestaña Partes de muestra.
    2
    Posicionar el cursor en la ventana de herramientas.
    3
    Abrir el menú contextual con el Botón derecho del ratón.
    4
    A través de Insertar (Ctrl+V) guardar la imagen del portapapeles en la ventana de herramientas.
  1. Se visualiza imagen con nombre y tamaño de imagen.
    2. 5
    Seleccionar imagen.

: ¡Eventualmente todavía modificar la parte de muestra (imagen) para evitar pasadas de entrada y salida innecesarias!

    6
    Posicionar imagen en Muestra de diseño.

: De ser necesario para el mejor posicionamiento de la imagen posicione el corte en Muestra de diseño de antemano (flotante).

    7
    Para crear un corte de líneas relativo al proyecto, cambiar a la pestaña Cortes en la ventana de herramientas.
    8
    Con el Botón derecho del ratón abrir el menú contextual -> seleccionar Crear nuevo corte con el tamaño M....
  1. La ventana de herramientas Nuevo corte de líneas es abierta.
    2. 9
    Realizar las entradas deseadas:
    10
    Confirmar con el botón OK.
  1. Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Para los cantos de corte del corte de líneas se utilizan atributos estándar.
Menú Archivo -> Opciones -> Corte de líneas -> Opciones para nuevo corte de líneas

    11
    Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones Edición del corte bajo Propiedades hacer clic en el botón Tabla de líneas.
    - o -
    En la ventana de documento Nuevo corte xx [tamaño x] utilizar el gráfico visualizado.

: El método (tabla o gráfico) para la creación de un corte de líneas relativo al proyecto puede elegirse libremente, ya que las vistas siempre se actualizan de manera sincrónica.

    12

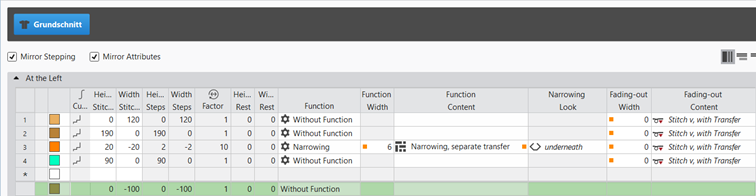

    Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el corte básico.
  1. A las líneas de corte se les asignan los atributos estándar de Configuración.

Ejemplo: Corte de líneas para Pattern-8

Corte básico: Pieza delantera sin escote

Reglas para la creación de una forma para el tipo de tisaje SJ:

Ejemplo pieza delantera:

Atributos de la forma

Reglas / Ajustes posibles

Tipo de tisaje:

Derecha - izquierda

Anchura de paso con aumento

1 aguja (malla) por pasada de tisaje

Altura de paso con aumento

Según su preferencia

Número de pasadas sin modificación de forma

Según su preferencia

Anchura de paso para menguado

1 - 3 agujas (mallas)

Altura de paso para menguado

Según su preferencia

Anchura de ocultación

Según su preferencia

Tipo de tisaje para ocultar

Malla delante con transferencia

Anchura de remallado:

Escalonamiento > 3 mallas

Métodos de remallado

Remallado, Estructura, de una fontura

  • Remallado, SJ, 01
  • Remallado, SJ, 02
    13
    Asignar los atributos deseados a las líneas de corte de la forma.
    14
    En la ventana de herramientas Cortes, seleccionar el corte creado con el botón izquierdo del ratón.
    15
    Abrir el menú contextual -> Posicionar corte -> seleccionar nombre de muestra.
  1. El corte se encuentra flotante en Muestra de diseño.
    2. 16
    Para el posicionamiento del corte en el elemento de control Niveles de procesamiento, cambiar de Editar capa de muestra a Editar capa de corte de líneas (Y).
    17
    De ser necesario, a través de posicionar el corte flotante en Muestra de diseño.
    18
    A través del elemento de control Niveles de procesamiento, volver de Editar capa de corte de líneas (Y) a Editar capa de muestra.
    19
    En la columna de control crear una selección de pasadas a lo largo de la altura completa de la imagen.
    20
    Posicionar el cursor en el sector de imagen.
    21
    Abrir el menú contextual con el Botón derecho del ratón.
    22
    Bajo Selección -> seleccionar Crear Jacquard....

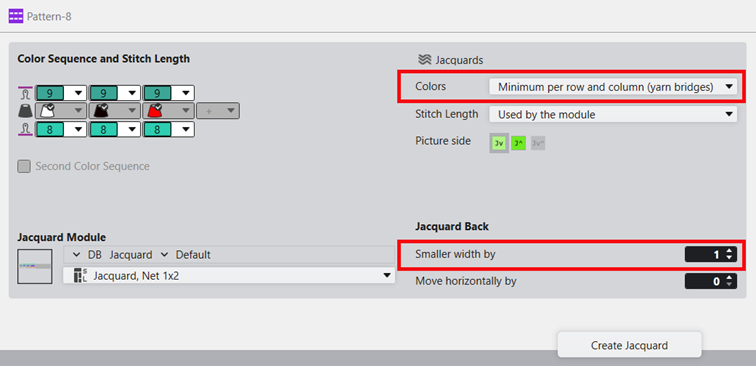

  2. Aparecerá el diálogo Generar Jacquard.

    23
    Realizar los ajustes deseados:
    24
    Aplicar especificaciones con el botón Generar Jacquard a la muestra de diseño.
  1. El módulo Jacquard seleccionado es visualizado en Muestra de diseño.
    2. 25
    Para más especificaciones, abrir el diálogo en la cinta de opciones bajo Configuración -> Configuración.
    26

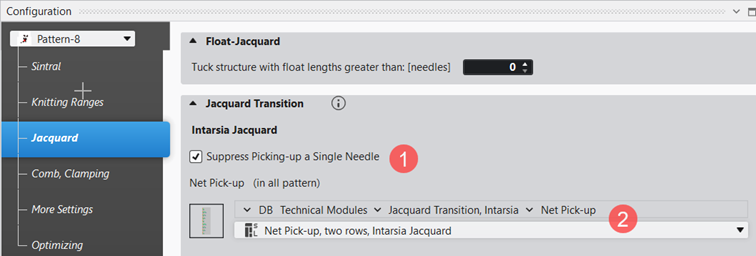

    En el diálogo Configuración seleccionar la pestaña Jacquard.
    27
    Bajo el apartado Transición de Jacquard-> Jacquard en Intarsia realizar las configuraciones deseadas.

1

Eliminar la inserción de sólo una aguja

Ajustes estándar

: Con pasadas Jacquard, en las que el revés solo comienza con una aguja, no se entra el módulo de técnica seleccionado para el inicio de la red.

Con pasadas Jacquard, en las que el revés solo comienza con una aguja, se entra el módulo de técnica seleccionado para el inicio de la red.

2

Selección del módulo de técnica deseado para el inicio de la red.

    28
    Para el procesamiento de las especificaciones de los guiahilos, abrir la ventana de herramientas Guiahilos.
    29
    En la tabla Parámetros de color realizar las modificaciones deseadas en los siguientes grupos:
    30
    Realizar las modificaciones deseadas en las siguientes columnas de control:
    31
    Iniciar Procesamiento técnico.
    32
    Generar Sintral.
    33
    Ejecutar Control Sintral.
    34
    Extraer del programa de tisaje.
  1. Se crea el programa para la máquina de tejer: CMS530.Pattern-8.zip.
    2. 35
    Cargar programa de tisaje en la máquina.

: El archivo extraído CMS530.Pattern-8.zip se puede cargar en la máquina con una memoria USB o a través de Ethernet.
