Paso a paso a la muestra 'Pattern-11'

Proyecto de muestra se crea con una muestra y las configuraciones deseadas.

1: Para crear un corte de líneas relativo al proyecto, seleccionar la pestaña Cortes en la ventana de herramientas.
- o -
Cargar un corte existente.

2: Con el Botón derecho del ratón abrir el menú contextual -> seleccionar Crear nuevo corte con el tamaño M....

La ventana de herramientas Nuevo corte de líneas es abierta.

3: Realizar las entradas deseadas:

Nombre del corte: según su preferencia
Formato de entrada: Malla

4: Confirmar con el botón OK.

Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Para los cantos de corte del corte de líneas se utilizan atributos estándar.
Menú Archivo -> Opciones -> Corte de líneas -> Opciones para nuevo corte de líneas

5: Para la creación de un corte de líneas en la ventana de documento Nuevo corte xx [tamaño x] abrir la tabla de líneas vinculada con el botón izquierdo del ratón.

- o -
En la ventana de documentoNuevo corte xx [tamaño x] utilizar el gráfico visualizado.

La tabla Corte de líneas con los valores de la forma rectangular es visualizada.

: El método (tabla o gráfico) para la creación de un corte de líneas relativo al proyecto puede elegirse libremente, ya que las vistas siempre se actualizan de manera sincrónica.

6: Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el corte básico.

A las líneas de corte se les asignan los atributos estándar de Configuración.

7: Insertar nuevas líneas de corte en la tabla y entrar los valores deseados para el elemento de corte Escote.

A las líneas de corte se les asignan los atributos estándar de Configuración.

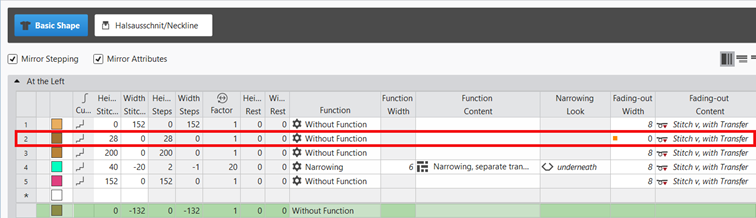

Ejemplo: Corte de líneas para Pattern-11

Corte básico: Delantero

: Línea de corte 2 con los puntos de corte sirve para el posicionamiento de los sectores de tisaje.

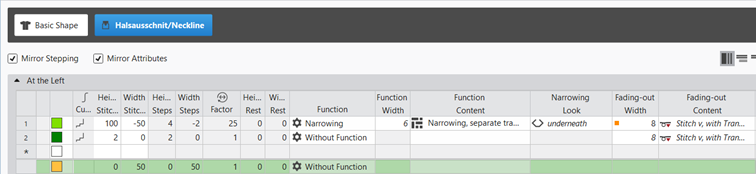

Elemento de corte Escote (escote en V)

Reglas para la creación de una forma para el tipo de tisaje SJ:

Ejemplo pieza delantera:

Atributos de la forma	Reglas / Ajustes posibles
Tipo de tisaje:	Derecha - izquierda
Anchura de paso con aumento	1 aguja (malla) por pasada de tisaje
Altura de paso con aumento	Según su preferencia
Número de pasadas sin modificación de forma	Según su preferencia
Anchura de paso para menguado	1 - 3 agujas (mallas)
Altura de paso para menguado	Según su preferencia
Anchura de ocultación	Según su preferencia
Tipo de tisaje para ocultar	Malla delante con transferencia
Anchura de remallado:	Escalonamiento > 3 mallas
Métodos de remallado	Remallado, Estructura, de una fontura Remallado, SJ, 01 Remallado, SJ, 02

8: Asignar los atributos deseados a las líneas de corte en el corte básico y en el elemento de corte Escote.

9: Abrir gráfico del corte básico en la ventana de documento xx.

10: En la cinta de opciones Edición del corte -> Parámetro -> hacer clic en Sectores de tisaje.

Aparece la ventana de herramientas Sectores de tisaje.


1	Colores	Color de visualización del sector de tisaje en el corte de líneas
2	Descripción	Definición de un sector de tisaje
3	Color del hilo	Asignación de: Color del hilo / Color de depósito / Color de guiahilos / Colores de vanisado / Colores de sistemas múltiples
4	Elemento de relleno	Selección de un elemento de tisaje Acción de la aguja / Estructura / Parte de muestra para rellenar el sector de tisaje
5	Cantidad	Altura del sector de tisaje en pasadas de mallas
6	Mallas	Visualización de la altura total en mallas
7	cm	Visualización de la altura total en cm : Calculado en base de la densidad de mallas de la tabla Densidad de las mallas
8		Asignación de una densidad de mallas desde la ventana de herramientas Densidad de mallas
9	Color Arrangement	Asignación de Color Arrangements
10		Asignación de una longitud de malla para la fontura anterior
		Asignación de una longitud de malla para la fontura posterior
		Asignación de un valor de estiraje del tejido
		Asignación de un valor de estiraje auxiliar
		Asignación de una velocidad de máquina
11	Lista de los cortes (piezas de tisaje) en los cuales es utilizado el sector de tisaje seleccionado. : Con el botón es posible eliminar sectores de tisaje de las correspondientes muestras.

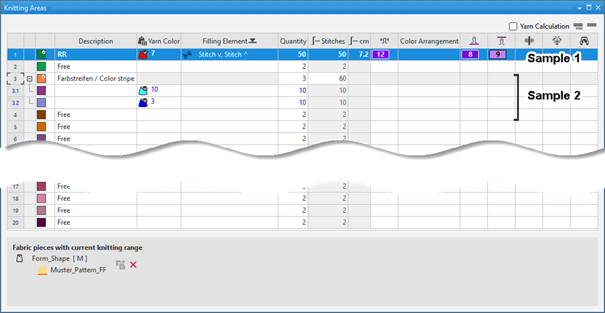

11: En la ventana de herramientas Sectores de tisaje crear los sectores de tisaje deseados:

Ejemplo 1:

Sector de tisaje DJ
Con diferente hilo de color, estructura, densidad de mallas y longitud de mallas

Ejemplo 2:

Sector de tisaje Franjas de color
Franjas de color de dos colores de hilo
: Para sectores de tisaje con varias especificaciones se debe crear la correspondiente cantidad de sub-líneas para la línea principal.

Crear sectores de tisaje:

El corte de líneas está creado.
El corte de líneas es visualizado en la ventana de documento xx.
La ventana de herramientas Sectores de tisaje está abierta.

1: En la pasada deseada, indefinida (libre) realizar las definiciones deseadas:

Ejemplo 1:

Sector de tisaje DJ
Con diferente hilo de color, estructura, densidad de mallas y longitud de mallas

Ejemplo 2:

Sector de tisaje Franjas de color
Para franjas de color de dos colores de hilo
: Para sectores de tisaje con varias especificaciones se debe crear la correspondiente cantidad de sub-líneas para la línea principal.

Crear sub-líneas para una línea principal existente:

2: Seleccionar la línea principal deseada.

3: Con el Botón derecho del ratón abrir el menú contextual -> seleccionar Agregar sub-línea.

4: Entrar las especificaciones deseadas en la sub-línea

5: De ser necesario, crear más sub-líneas.

12: Insertar los sectores de tisaje creados en el corte básico en un punto de corte.

Insertar los sectores de tisaje creados en el corte y posicionarlos:

El corte está creado como corte de líneas.
En la ventana de herramientas Sectores de tisaje se están creados sectores de tisaje.
Se abre el corte de líneas en la ventana de documento xx.

1: Con el botón izquierdo del ratón seleccionar el punto de corte al que se le debe asignar el sector de tisaje.

2: Abrir el menú contextual y seleccionar Asignar un sector de tisaje.

Aparece la ventana con la lista de todos los sectores de tisaje para su selección.
Selección múltiple es posible.

3: Seleccionar el sector de tisaje que debe ser insertado.

El sector de tisaje es visualizado en el color asignado en el corte de líneas en el punto de línea de corte.

	Mostrar la visualización de los sectores de tisaje en la ventana de documento xx
	Ocultar la visualización de los sectores de tisaje en la ventana de documento xx
	Visualización de los sectores de tisaje en la ventana de documento xx como colores de hilo

4: Posicionar el sector de tisaje insertado.


1	Seleccionar sectores de tisaje para la modificación del sector de tisaje insertado.
2	Determinar Distancia en Mallas en relación al punto de línea de corte
3	Insertar sector de tisaje hacia abajo
		El sector de tisaje es insertado hacia arriba en relación al punto de línea de corte
		El sector de tisaje es insertado hacia abajo en relación al punto de línea de corte

Al insertar varios sectores de tisaje puede ocurrir que se sobreponen sectores de tisaje.
Al organizar los objetos influencia la superposición de los sectores de tisaje y de esa manera el motivo en la muestra.

Varios sectores de tisaje son insertados en el corte.
Estos sectores de tisaje se sobreponen.

1: Seleccionar sector de tisaje deseado.

2: En la cinta de opciones Edición del corte bajo Organizar objetos seleccionar la función deseada.
- o -
En la ventana de documento xx en el sector de tisaje seleccionado, seleccionar el menú contextual Reorganizar con la función deseada.

	Traer al frente	Sector de tisaje / elemento de corte seleccionado es colocado en el primer plano (cubriendo) en relación a todos los otros sectores de tisaje / elementos de corte.
	Enviar al fondo	Sector de tisaje / elemento de corte seleccionado es colocado en el fondo (superpuesto) en relación a todos los otros sectores de tisaje / elementos de corte.
	Traer adelante	Sector de tisaje / elemento de corte seleccionado es colocado una capa hacia adelante.
	Enviar atrás	Sector de tisaje / elemento de corte seleccionado es colocado una capa hacia atrás.
