Color Parameters

You can make the desired presettings for the colors used in the pattern (color areas) within the color parameter table.

I. Open the color parameters tool window:

The New Pattern xx document window is enabled.
The Guidafili ribbon is enabled.

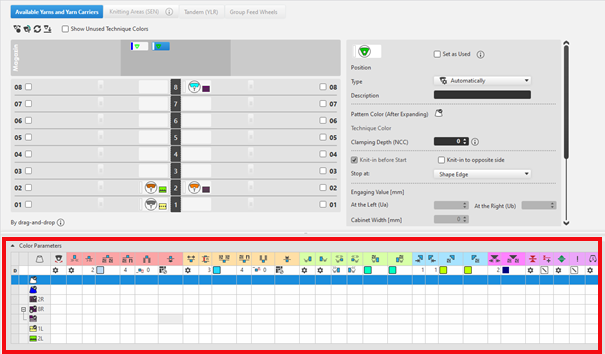

1: Open the Guidafili tool window via Mostra guidafilo.

The tool window appears.

For each color in the pattern color tables used in the design pattern, a color area is created in the color parameter table. This means that you can make presettings only once for this color area.
For pattern related, different changes of a color area sub-colors must be created. You have to draw them manually in the design pattern at the point to be changed. Then, other specifications can be set in the color parameter table.

2: Make the desired presettings for the corresponding color:

Knitting-in and out
Change the starting direction of a color (yarn carrier)
Knot or binding at start or end of a color
Border Processing
etc.

3: Apply the changes of the Guidafili tool window to the pattern.
Modifica group -> Applica
- or -
Modifica group -> Applica e chiudi

	Sincronizza	Trasferisce le modifiche dal disegno design nella vista Guidafili aperta e sincronizza entrambe le viste allo stato aggiornato del disegno.
	Applica	Trasferisce le modifiche per guidafili nel disegno design. Altre modifiche (ad esempio i parametri dei colori) hanno effetto immediato.
	Applica e chiudi	Trasferisce le modifiche per guidafili nel disegno design e chiude la vista. Altre modifiche (ad esempio i parametri dei colori) hanno effetto immediato.
	Annulla e chiudi	Ignora le modifiche e chiude la vista Guidafili. Close with Annulla e chiudi if you only opened the Yarn Carrier view for control.

II. Change the display of the columns in the color parameter table:

1: Move the cursor to the first row of the table header.

2: Open the context menu with RMB.

The context menu appears.


Seleziona colonne	Adding or closing the desired columns in the selection list.
Mostra colonne utilizzate	Display of the columns used in the pattern
Mostra tutte le colonne	Display all of the columns

Nascondi questo gruppo	Hide all columns allocated to a group (color coded)
Nascondi questa colonna	Hide the individual column at cursor position

III. Structure and column headers of the color parameter table:

Table header:

1st row:
All the symbols identifying the table columns
2nd Row 'D'
Default settings for the respective column
Settings from the STOLL file - cannot be modified at the moment

Default settings are applied from a STOLL file and cannot be modified at the moment.
These default settings are automatically applied to all colors without specifications.


Group 1: General

1. Column		Entry D for the definition of the 2nd row of the table (D = Default settings for the table columns)
2. Column		Display for available sub-colors
	Colore	Display of all the colors used in a project Symbol and color: Not visible but used within the design pattern. Symbol and color + : Visible and used within the design pattern. : The symbols are depending on the pattern color table they are origin.
	Il guidafilo lavora un colore a più cadute	Specifications with multi-system knitting
	Il guidafilo lavora un colore vanisé	Specifications with plating
	Oscillazione	Settings for the swivelling of intarsia yarn carriers or of autarkic yarn carriers
	Numero di ranghi per fine lavorazione, bordo SEN e pinzatura Definire la distanza dei campi di colore a partire dalla quale ha luogo la fine lavorazione, viene accostato il bordo SEN o avviene la pinzatura.	Specify the maximum distance between the color fields of the yarn carrier. If this value is exceeded, one of the intended actions will take place: Knitting-out the yarn carrier Move the yarn carrier to the SEN border Clamp Yarn Carrier

Group 2: Knitting-in

	Direzione iniziale	Specification of the knitting direction for the first row of a color (color area)
	Numero di colonne senza immagliatura	Quantity of columns (wales) without knitting-in module
	Modulo per immagliatura	Specification of the knitting mode for knitting-in : The module for knitting-in has two functions: Repeatable knitting mode for feeding-in the yarn carrier Knitting mode for knot or binding at the edge of the color area
	Larghezza di ripetizione per immagliatura	Presetting of the module width in total for the knitting mode of feeding-in the yarn carrier : The module width is repeatable.
	Spostamento di ranghi per lo scarico	Column appears automatically if a module for knitting-in with casting-off is used
	Offset ranghi per immagliatura/nodo	Knitting-in of the yarn carrier by x rows before the beginning of the color area related to Ranghi di disegno Default Setting Ranghi tecnici Nel rango extra
	Legatura / nodo all'inizio	Presetting a module for knot / binding at start of a color area without knitting-in. : Entry in intarsia color areas, without assigned knitting-in module and thus no knitting-in is entered. Example: two overlapping color areas without knitting-out and -in.
	Offset colonne per immagliatura con nodo	Move the position of a knot (module) by x columns to the left or right. : This column is displayed automatically if a module is allocated in the Knot / Binding at Start column.

The direction of knitting-in of a yarn carrier is always carried out from last position.

Group 3: Knitting-out

	Direzione di fine lavorazione	Preset of the direction for knitting-out of the yarn carrier at the end of a color area
	Modulo per fine lavorazione	Preset of the knitting mode (module) for knitting-out : The module for knitting-out has two functions: Example Repeatable knitting mode for feeding-out the yarn carrier Knitting mode for knot or binding at the edge of the color area
	Larghezza di ripetizione per fine lavorazione	Presetting of the module width in total for the knitting mode of feeding-in the yarn carrier : The module width is repeatable
	Spostamento di ranghi per lo scarico	Column appears automatically if a module for knitting-out with casting-off is used
	Offset ranghi per fine lavorazione	Knitting-out of the yarn carrier by x rows after the end of the color area related to Ranghi di disegno Default Setting Ranghi tecnici Nel rango extra
	Legatura / nodo alla fine	Presetting a module for knot / binding at end of a color area without knitting-out. : Entry in intarsia color areas, without assigned knitting-out module and thus no knitting-out is entered. Example: two overlapping color areas without knitting-out and -in.
	Offset colonne per fine lavorazione con nodo	Move the position of a knot (module) by x columns to the left or right. : This column is displayed automatically if a module is allocated in the Legatura / nodo alla fine column.

Group 4 : Intarsia Binding

	Legatura per intarsio a sinistra	Presetting of a binding or no binding at the left border of the color area
	Legatura per intarsio a destra	Presetting of a binding or no binding at the right border of the color area
	Direzione della legatura per intarsio a sinistra	Specification for inserting the Binding module at the left border of the color area depending on the carriage direction Legatura con immagliatura Binding at the left at the beginning of a knitting row Legatura con fine lavorazione Binding at the left at the end of a knitting row
	Direzione della legatura per intarsio a destra	Specification for inserting the module Binding at the right border of the color are depending on the carriage direction Legatura con immagliatura Binding at the right at the beginning of a knitting row Legatura con fine lavorazione Binding at the right at the end of a knitting row
	Modulo per legatura per intarsio a sinistra	Presetting of the knitting mode for binding at the left border of the color area
	Modulo per legatura per intarsio a destra	Presetting of the knitting mode for binding at the right border of the color area

Group 5: Border Processing

	Scalatura permessa senza elaborazione del bordo, a sinistra	Maximum number of needles when widening at the left border of the color area without automatic border processing. : No module is inserted.
	Scalatura permessa senza elaborazione del bordo, a destra	Maximum number of needles when widening at the right border of the color area without automatic border processing. : No module is inserted.
	Modulo per elaborazione del bordo a sinistra	Presetting of the knitting mode for the border processing (feeding) in case of large widenings (stepping) of the color area : With steppings greater than the setting in the Scalatura permessa senza elaborazione del bordo, a sinistra column.
	Modulo per elaborazione del bordo a destra	Presetting of the knitting mode for the border processing (feeding) in case of large widenings (stepping) of the color area : With steppings greater than the settings in the Scalatura permessa senza elaborazione del bordo, a destra column.

Group 6: multi gauge

	Scalatura permessa dei ranghi multi gauge grossi	Allowed number of needles when widening at the left and right border of the color area without automatic border processing. : No module is inserted.
	Modulo per elaborazione del bordo, transizione da mg-grosso a mg-fine	Presetting of the knitting mode for the border processing (feeding) in case of large widenings (stepping) of the color area and as transition : For steppings larger than the setting in the Scalatura permessa dei ranghi multi gauge grossi column

Group 7: Miscellaneous

	Pinzatura	Presetting for the yarn carrier, when it is to be clamped after knitting its color area.
	Pinzatura ritardata	Senza ritardo Pinzatura dopo n ranghi di disegno: Pinzatura dopo n ranghi tecnici:
	Apri pinza	Apri pinza dopo n ranghi: Automatico
	Bordo SEN	Specifications for positioning the yarn carrier during the knitting Bordo SEN Stop at the SEN edge W Posizione di attesa Parking (waiting position) at the fabric selvedge with an additional distance (needles). Nessuna azione Default Setting
	Caduta di lavoro (indipendentemente dalla direzione)	Selection of a knitting system for the selected color area 1ª caduta di lavoro da sinistra 2ª caduta di lavoro da sinistra 3ª caduta di lavoro da sinistra … : The yarn carrier is always knitted by the same system. The system specification changes depending on the carriage direction.
Group 8
Descrizione		Informativa sull'utilizzo della voce. Qui è possibile immettere un testo. Comment about the color area
