Passo dopo passo verso il disegno 'Pattern-2'

Progetto per disegni creato con un disegno e le impostazioni desiderate.

1: Per tracciare una parte di disegno Aran esistente, selezionare nel Knit Explorer.
- oppure -
Creare come parte di disegno un rombo ad Aran personalizzato.

Selezione dei moduli struttura Aran necessari con:

Knit Explorer
Accesso rapido
: La cartella desiderata deve essere aggiunta nel Knit Explorer alla cartella Accesso rapido.

Knit Explorer

Gestione di tutti gli elementi di lavoro STOLL

Parti di disegno
Tutti i tipi di elementi di lavoro
Gli elementi di lavoro STOLL sono protetti da scrittura

Gestione di parti di disegno ed elementi di lavoro creati autonomamente

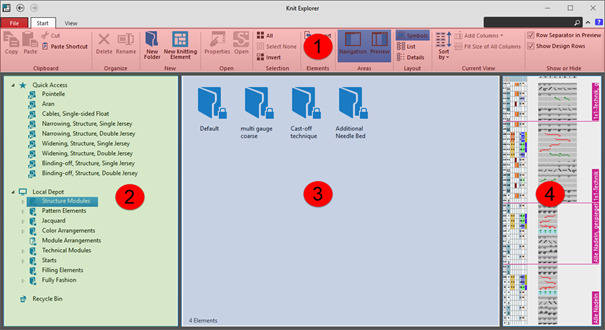

1	Barra multifunzione	File	Informazioni sul Knit Explorer Fine del Knit Explorer
		Avvio	Funzioni per operare nel Knit Explorer
		Vista	Opzioni di impostazione per la vista del Knit Explorer
2	Riquadro di spostamento	Accesso rapido	Gestione di directory associate per un accesso rapido
		Deposito elementi di lavoro	Gestione di tutti i gli elementi di lavoro/moduli Database STOLL (protetto da scrittura) Database proprio (non protetto da scrittura)
3	Visualizzazione del contenuto di una cartella selezionata
4	Anteprima di un elemento di lavoro/modulo selezionato

Contrassegno delle directory

Directory senza proprietà
Directory senza contenuto
Directory protetta da scrittura

Gli elementi di lavoro STOLL sono protetti da scrittura

Directory associata

Gestione degli elementi di lavoro e i diversi tipi di elementi di lavoro

Gestione degli elementi di lavoro nel Knit Explorer

I diversi tipi di elementi di lavoro risultano nelle directory seguenti:

In queste directory protette da scrittura si trovano tutti gli elementi di lavoro di STOLL con le proprietà corrispondenti per ciascun tipo di elemento di lavoro.
Per una migliore organizzazione, nelle directory sono create ulteriori sottodirectory.

Tipi di elementi di lavoro

Parti di disegno
Modulo struttura

Tutte le strutture con/senza ranghi di trasporto
Elemento di lavoro con punti di congiunzione

Color Arrangement
Module Arrangement
Modulo Jacquard
Modulo tecnico
Modulo tecnico design
Modulo di diminuzione
Modulo di diminuzione a più cadute
Modulo di aumento
Modulo di aumento a più cadute
Modulo di rimagliatura
Inizio

2: Esecuzione di un rombo ad Aran con lo strumento di disegno.

Gruppo Modifica, selezionare la funzione Multi Copy.
: Per un utilizzo più semplice e rapido degli strumenti di disegno, aprire la finestra popup con CTRL + barra spaziatrice.

3: Per riempire la parte interna del rombo ad Aran con parte di disegno/modulo struttura, Punto di riso ricorrere agli strumenti di disegno e alle impostazioni seguenti:

Bacchetta magica con le impostazioni corrispondenti nel gruppo Riempimento:

Bordo libero
Bordo esatto
Copri bordo

Riempi linea

: A seconda che si utilizzi una parte di disegno o un modulo struttura, varia Il risultato ottenuto durante il riempimento del rombo ad Aran.
Si consiglia l'utilizzo di una parte di disegno.

4: Selezionare il rombo ad Aran creato.

5: Premere i tasti CTRL + C.

Sul cursore è appesa una parte di disegno temporanea.

6: Tracciare il disegno base con la parte di disegno temporanea.

Creare con CTRL + C la selezione come parte di disegno temporanea.
: La parte di disegno non viene salvata e può essere eliminata con il tasto ESC dal cursore.
Menu contestuale -> Selezione -> Crea parte di disegno...
: La parte di disegno viene archiviata in Parti di disegno e salvata insieme al progetto.
Menu contestuale -> Selezione -> Crea modulo struttura...
: Il modulo struttura viene archiviato in Moduli e salvato insieme al progetto.

: Attenzione:
Il comportamento di parte di disegno e modulo è differente quando si opera con tagli.
Raccomandazione:
Per operazioni con taglio, creare il disegno base solo con parti di disegno.

7: Importare e posizionare il taglio esistente telo anteriore con scollo a V.

: Se il disegno base per il taglio risulta troppo piccolo per posizionare il taglio, la dimensione del disegno base verrà adattata automaticamente alle dimensioni del taglio.

: Questa regolazione avviene sempre con Maglia davanti con trasporto .

8: Aprire il taglio con il pulsante Tabella delle linee.

9: Per apportare le modifiche desiderate nel taglio base e nella scollatura:

: Queste modifiche sono visibili direttamente nella finestra del documento Disegno design con taglio applicato.

Diminuzione:

Funzione larghezza

10 aghi (maglie)

Dissolvenza:

Dissolvenza larghezza:

10 aghi (maglie)

Dissolvenza contenuto:

Cimosa della forma nel taglio base: Elemento di lavoro Costa, 1x1, Dissolvenza (v^...^v)
Cimosa della forma scollatura. Elemento di lavoro Costa, 1x1, Dissolvenza (v^...^v)

	1	Dopo il taglio della forma viene inserita la dissolvenza, con la quale 'ha inizio il taglio' degli elementi di lavoro.
	2	Vengono visualizzati gli elementi di lavoro tagliati.

	1	Dopo il taglio della forma viene inserita la dissolvenza, con la quale 'ha inizio il taglio' degli elementi di lavoro.
	2	Gli elementi di lavoro tagliati non vengono visualizzati ma sostituiti per impostazione predefinita con Maglia davanti con trasporto.

Power Tension Setting (NPJ) sulla cimosa della forma:

+ :
Assegnazione dell'indice di lunghezza delle maglie desiderato per lunghezza della maglia davanti/dietro
Larghezza + larghezza :
Numero di maglie per PTS (NPJ): 12 aghi (maglie)

: Power Tension Setting (NPJ) sulla cimosa della forma è necessario per regolare in termini di qualità le lunghezze della maglia tra le diverse strutture di rombo ad Aran e costa 1x1 sulla cimosa della forma.

Nella finestra del documento Disegno design commutare la vista su Lunghezza della maglia davanti e dietro nella zona di aghi.

Creazione di taglio nel progetto per disegni aperto

Scheda Tagli -> menu contestuale Crea nuovo taglio nella taglia M…

Creazione di taglio con Nuovo progetto per taglio lineare

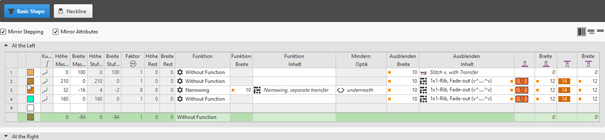

Taglio base

: Controllare che l'altezza complessiva del taglio base sia di numero pari!

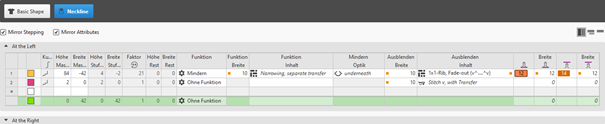

Scollatura

Controllare che l'altezza complessiva dell'elemento Scollatura sia di numero pari!
Per impostazione predefinita, lo scollo a V inizia con 2 aghi.
Sull'inizio scollo a V Inizio è impostato automaticamente un punto di marcatura con l'assegnazione dell'elemento di lavoro Inizio scollo a V, Intreccio.

Per visualizzare e modificare le proprietà del punto di marcatura:

Nella finestra del documento

Posizionare il cursore sul punto di marcatura nella grafica visualizzata -> aprire con RMT il menu contestuale -> selezionare Proprietà punto di marcatura e procedere nella finestra degli strumenti alle immissioni desiderate.
Aprire la finestra degli strumenti con il pulsante Proprietà punto di marcatura nella barra multifunzione e procedere alle immissioni desiderate.

1	Pulsanti per passare da un punto di marcatura creato all'altro
2	Nome del punto di marcatura selezionato : possibile modifica del nome.
3	Elemento di lavoro utilizzato come marcatura
4	Posizionamento dell'elemento di lavoro sul punto di marcatura
	Ancoraggio	Coincide con il punto di riferimento in un elemento di lavoro : Per impostazione predefinita, il punto di riferimento risulta in basso a sinistra.
	Distanza	Offset in direzione x e direzione y per la disposizione dell'elemento di lavoro assegnato rispetto al punto di marcatura in funzione del punto di ancoraggio impostato
	Allinea al centro	Allinea l'elemento di lavoro assegnato al centro del punto di ancoraggio

Numero di guidafili per tagli con scollatura:

Per garantire una sequenza di lavorazione corretta, il numero di ranghi tra il punto dopo l'inizio e l'inizio della scollatura deve coincidere con il numero di guidafili utilizzati.

Rappresentazione grafica	Numero di guidafili fino alla scollatura	Altezza fino alla scollatura
	Un guidafilo	Di numero pari
	Due guidafili nella stessa posizione base	Di numero dispari
	Due guidafili in posizioni base differenti	Di numero pari
: Se la forma non viene piazzata direttamente sul primo rango di lavoro dopo l'inizio, verranno rimossi i ranghi di lavoro che risultano all'esterno della forma.

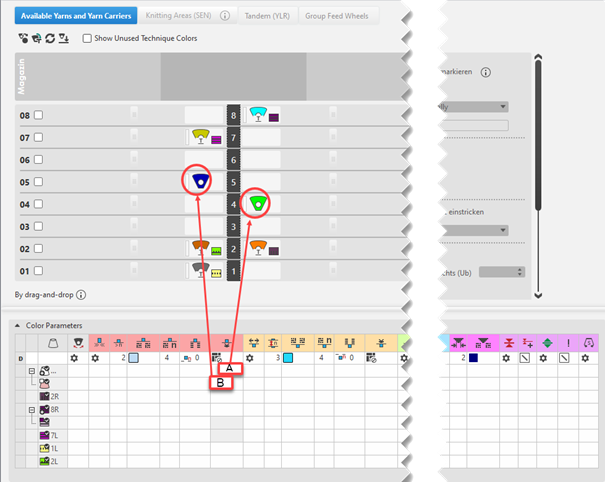

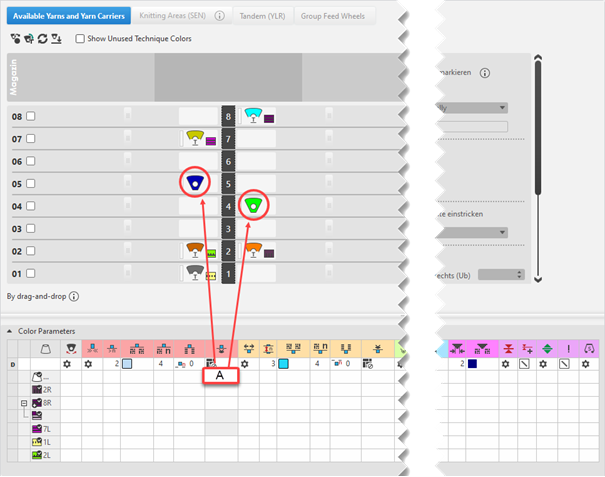

10: Operazioni nella finestra di dialogo Guidafili -> Mostra guidafilo

Scheda Filati e guidafili disponibili

Raggruppa guidafili
Assegnazione eventualmente manuale dei guidafili alle barre dei guidafili

Tabella Parametro colore

Assegnazione come attributo del modulo Flottante, Bloccare, Cimosa del telo al guidafilo della spalla sinistra

Per aprire la finestra del documento Guidafili:

: Nel Disegno design è creato il motivo.

Nella barra multifunzione Avvio cliccare alla voce Anteprima il pulsante Guidafili.
Si apre come vista la finestra del documento Nuovo disegno xx e appare la barra multifunzione Guidafili.
Procedere alle impostazioni desiderate per la visualizzazione dei guidafili nella barra di stato:

Colori dei guidafilo come sfondo
	Commutazione della visualizzazione tra i diversi colori del disegno : Possibile solo per determinati colori del disegno.

Mostra fine lavorazione
	inattivo	Nella grafica non viene visualizzata la fine lavorazione dei guidafili.
	attivo	Nella grafica viene visualizzata la fine lavorazione dei guidafili. : Per la fine lavorazione vengono visualizzate marcature con indicazione della direzione sul lato corrispondente della zona.

Tabella Parametro colore

Nella tabella Parametro colore-è possibile procedere alle specifiche desiderate per i colori utilizzati nel disegno (zone di colore).

Per aprire la tabella Parametro colore:

Aprire con il pulsante Guidafili nella barra multifunzione la finestra del documento (nome del disegno).
Aprire la finestra di dialogo con Mostra guidafilo.

Per ciascun colore tracciato nel disegno design dalle tabelle dei colori del disegno viene creata una zona di colore nella tabella dei parametri dei colori.
Ciò significa che per questa zona di colore è possibile assegnare le specifiche una sola volta.
Per modifiche differenti di una zona di colore in funzione del disegno occorre creare dei sottocolori. Essi devono essere tracciati manualmente nel disegno design sul punto da modificare.
Successivamente, sarà possibile definire nella tabella dei parametri dei colori altre specifiche.
Procedere alle specifiche desiderate per il colore corrispondente:

Immagliatura e fine lavorazione
Modifica della direzione iniziale di un colore (guidafilo)
Legatura/nodo all'inizio/fine di un colore
Elaborazione del bordo
ecc.

Per trasferire le modifiche dalla tabella con i parametri dei colori nel disegno:
Gruppo Modifica -> Applica
- oppure -
Gruppo Modifica -> Applica e chiudi

Funzioni nella barra multifunzione Modifica

	Sincronizza	Trasferisce le modifiche dal disegno design nella vista Guidafili aperta e sincronizza entrambe le viste allo stato aggiornato del disegno.
	Applica	Trasferisce le modifiche per guidafili nel disegno design. Altre modifiche (ad esempio i parametri dei colori) hanno effetto immediato.
	Applica e chiudi	Trasferisce le modifiche per guidafili nel disegno design e chiude la vista. Altre modifiche (ad esempio i parametri dei colori) hanno effetto immediato.
	Annulla e chiudi	Ignora le modifiche e chiude la vista Guidafili. Chiudere con Annulla e chiudi se la vista dei guidafili è stata aperta solo a fini di controllo.

Per regolare la visualizzazione delle colonne nella tabella Parametro colore:

Posizionare il cursore nel primo rango di maglie dell'intestazione della tabella.
Aprire con RMT il menu contestuale.


Seleziona colonne	Con il menu di selezione aggiungere o chiudere nella visualizzazione le colonne desiderate
Mostra colonne utilizzate	Visualizzazione delle colonne utilizzate nel disegno
Mostra tutte le colonne	Visualizzazione di tutte le colonne

Nascondi questo gruppo	Dissolvenza di tutte le colonne appartenenti a un gruppo (evidenziate a colori)
Nascondi questa colonna	Dissolvenza di una singola colonna sulla posizione del cursore

Struttura e contrassegno delle colonne della tabella Parametro colore:

Gruppo 1: Informazioni generali/intestazione tabella:

1° rango
Tutti i simboli che contrassegnano le colonne della tabella
2º rango D
Impostazioni standard per la rispettiva colonna
Specifiche da file STOLL – al momento non modificabili

Le impostazioni standard vengono estratte da un file STOLL e il suddetto file non può essere al momento modificato.
Esse vengono acquisite automaticamente per tutti i colori senza specifiche.


Gruppo 1: Informazioni generali

1ª colonna		Voce D per la definizione del 2º rango di maglie della tabella (D = default – impostazioni per le colonne della tabella)
2ª colonna		Visualizzazione di eventuali sottocolori
	Colore	Visualizzazione di tutti i colori utilizzati di un progetto Simbolo con colore: Non visibile nel disegno design, ma utilizzato. Simbolo con colore + : Visibile nel disegno design e utilizzato. : I simboli indicano il tipo del colore del disegno.
	Il guidafilo lavora un colore a più cadute	Specifiche per la lavorazione a più cadute
	Il guidafilo lavora un colore vanisé	Specifiche per il vanisé
	Oscillazione	Specifiche per l'oscillazione dei guidafili per intarsio o dei guidafili autonomi
	Numero di ranghi per fine lavorazione, bordo SEN e pinzatura Definire la distanza dei campi di colore a partire dalla quale ha luogo la fine lavorazione, viene accostato il bordo SEN o avviene la pinzatura.	Stabilire la distanza massima tra i campi di colore del guidafilo. In caso di superamento del suddetto valore avviene una delle azioni previste: Fine lavorazione del guidafilo Il guidafilo viene portato sul bordo SEN Pinzatura guidafilo

Gruppo 2: Immagliatura

	Direzione iniziale	Specifiche della direzione di lavorazione per il primo rango di maglie di un colore (zona di colore)
	Numero di colonne senza immagliatura	Numero di colonne (maglie) senza modulo per immagliatura
	Modulo per immagliatura	Specifiche del tipo di lavorazione per l'immagliatura : Il modulo per immagliatura ha due funzioni: Tipo di lavorazione replicabile per l'alimentazione del guidafilo Tipo di lavorazione per nodo/legatura sul bordo della zona di colore
	Larghezza di ripetizione per immagliatura	Specifiche della larghezza del modulo complessivamente per il tipo di lavorazione per l'alimentazione del guidafilo : La larghezza del modulo è replicabile.
	Spostamento di ranghi per lo scarico	La colonna viene visualizzata automaticamente quando per l'immagliatura viene utilizzato un modulo per immagliatura con scarico.
	Offset ranghi per immagliatura/nodo	Immagliatura del guidafilo di x ranghi prima dell'inizio della zona di colore Riferito a: Ranghi di disegno Impostazione standard Ranghi tecnici Nel rango extra
	Legatura / nodo all'inizio	Specifiche di un modulo per nodo/legatura sull'inizio di una zona di colore senza immagliatura. : Voce per zone di colore intarsio alle quali non è assegnato alcun modulo per immagliatura e per le quali non è pertanto registrata l'immagliatura. Esempio: Due zone di colore sovrapposte senza fine lavorazione e immagliatura.
	Offset colonne per immagliatura con nodo	Spostare la posizione di un modulo per nodo di x colonne a sinistra/destra. : Questa colonna viene visualizzata automaticamente quando nella colonna Legatura / nodo all'inizio è assegnato un modulo.

La direzione di lavorazione dell'immagliatura di un guidafilo viene eseguita sempre a partire 'dall'ultima posizione'.

Gruppo 3: Fine lavorazione

	Direzione di fine lavorazione	Specifiche della direzione di fine lavorazione di un guidafilo al termine della zona di colore
	Modulo per fine lavorazione	Specifiche del tipo di lavorazione (modulo) per fine lavorazione : Il modulo per fine lavorazione ha due funzioni: Esempio Tipo di lavorazione replicabile per l'allontanamento del guidafilo Tipo di lavorazione per nodo/legatura sul bordo della zona di colore
	Larghezza di ripetizione per fine lavorazione	Specifiche della larghezza del modulo complessivamente per il tipo di lavorazione per l'alimentazione del guidafilo : La larghezza del modulo è replicabile
	Spostamento di ranghi per lo scarico	La colonna viene visualizzata automaticamente quando per la fine lavorazione viene utilizzato un modulo per fine lavorazione con scarico.
	Offset ranghi per fine lavorazione	Fine lavorazione del guidafilo di x ranghi dopo la fine della zona di colore Riferito a: Ranghi di disegno Impostazione standard Ranghi tecnici Nel rango extra
	Legatura / nodo alla fine	Specifiche di un modulo per nodo/legatura al termine di una zona di colore senza fine lavorazione. : Voce per zone di colore intarsio alle quali non è assegnato alcun modulo per fine lavorazione e per le quali non è pertanto registrata la fine lavorazione. Esempio: Due zone di colore sovrapposte senza fine lavorazione e immagliatura.
	Offset colonne per fine lavorazione con nodo	Spostare la posizione di un modulo per nodo di x colonne a sinistra/destra. : Questa colonna viene visualizzata automaticamente quando nella colonna Legatura / nodo alla fine è assegnato un modulo.

Gruppo 4: Legatura per intarsio

	Legatura per intarsio a sinistra	Specifiche di una legatura o di nessuna legatura sul bordo sinistro della zona di colore
	Legatura per intarsio a destra	Specifiche di una legatura o di nessuna legatura sul bordo destro della zona di colore
	Direzione della legatura per intarsio a sinistra	Indicazione di inserimento del modulo per legatura sul bordo sinistro della zona di colore in funzione della direzione del carro Legatura con immagliatura Legatura a sinistra all'inizio di un rango di lavoro Legatura con fine lavorazione Legatura a sinistra alla fine di un rango di lavoro
	Direzione della legatura per intarsio a destra	Indicazione di inserimento del modulo per legatura sul bordo destro della zona di colore in funzione della direzione del carro Legatura con immagliatura Legatura a destra all'inizio di un rango di lavoro Legatura con fine lavorazione Legatura a destra alla fine di un rango di lavoro
	Modulo per legatura per intarsio a sinistra	Specifiche del tipo di lavorazione per la legatura sul bordo sinistro della zona di colore
	Modulo per legatura per intarsio a destra	Specifiche del tipo di lavorazione per la legatura sul bordo destro della zona di colore

Gruppo 5: Elaborazione del bordo

	Scalatura permessa senza elaborazione del bordo, a sinistra	Numero di aghi per l'allargamento sul bordo sinistro della zona di colore senza elaborazione automatica del bordo. : Non viene inserito alcun modulo.
	Scalatura permessa senza elaborazione del bordo, a destra	Numero di aghi per l'allargamento sul bordo destro della zona di colore senza elaborazione automatica del bordo. : Non viene inserito alcun modulo.
	Modulo per elaborazione del bordo a sinistra	Specifiche del tipo di lavorazione per l'elaborazione del bordo (alimentazione) per ampi allargamenti (scalatura) della zona di colore : Per scalature superiori a quanto specificato nella colonna Scalatura permessa senza elaborazione del bordo, a sinistra.
	Modulo per elaborazione del bordo a destra	Specifiche del tipo di lavorazione per l'elaborazione del bordo (alimentazione) per ampi allargamenti (scalatura) della zona di colore : Per scalature superiori a quanto specificato nella colonna Scalatura permessa senza elaborazione del bordo, a destra.

Gruppo 6: Multi gauge

	Scalatura permessa dei ranghi multi gauge grossi	Numero ammesso di aghi per l'allargamento sul bordo sinistro e destro della zona di colore senza elaborazione automatica del bordo. : Non viene inserito alcun modulo.
	Modulo per elaborazione del bordo, transizione da mg-grosso a mg-fine	Specifiche del tipo di lavorazione per l'elaborazione del bordo (alimentazione) per ampi allargamenti (scalatura) della zona di colore e come transizione : Per scalature superiori a quanto specificato nelle colonne .Scalatura permessa dei ranghi multi gauge grossi

Gruppo 7: Altro

	Pinzatura	Assegnazione preliminare riferita al guidafilo che specifica quando quest'ultimo debba essere portato nella pinza al termine della lavorazione della rispettiva zona di colore.
	Pinzatura ritardata	Senza ritardo Pinzatura dopo n ranghi di disegno: Pinzatura dopo n ranghi tecnici:
	Apri pinza	Apri pinza dopo n ranghi: Automatico
	Bordo SEN	Assegnazioni preliminari per il posizionamento del guidafilo durante la lavorazione Bordo SEN Arresto sul bordo SEN W Posizione di attesa Arresto (posizione di attesa) sulla cimosa del telo con distanza supplementare (aghi) Nessuna azione Impostazione standard
	Caduta di lavoro (indipendentemente dalla direzione)	Selezione di una caduta di lavoro per la zona di colore selezionata 1ª caduta di lavoro da sinistra 2ª caduta di lavoro da sinistra 3ª caduta di lavoro da sinistra … : Il guidafilo viene lavorato sempre nella stessa caduta di lavoro. L'istruzione della serratura cambia a seconda della direzione del carro.
Gruppo 8
Descrizione		Informativa sull'utilizzo della voce. Qui è possibile immettere un testo. Commento per una zona di colore

Comportamento standard per l'assegnazione dei guidafili

Nei tagli con scollatura (elementi di taglio all'esterno della forma) è necessario sul lato sinistro (spalla) un guidafilo supplementare per il colore del filato #1. Per impostazione predefinita, esso viene immagliato quando inizia la spalla da sinistra.

: In questa situazione di lavoro è possibile che il filo non si inserisca correttamente sulla cimosa del telo.

: Per il colore del filato #1 viene creata nella tabella Parametri dei colori una riga nella quale è possibile assegnare gli attributi A desiderati.
Questi attributi valgono per entrambi i guidafili 4R e 5L.

:
Qualora sussistesse la necessità di assegnare al guidafilo della spalla sinistra altri attributi, occorre che nella tabella Parametro colore sia presente un colore ulteriore del filato o un sottocolore in aggiunta al colore principale.

Creazione di sottocolori nelle diverse tabelle dei colori del disegno

Possibile nelle tabelle seguenti:

Colori del filato
Colori del magazzino
Colori tecnici
Colori dei guidafili

: In ciascuna di queste tabelle è possibile creare sottocolori in modo analogo.

Per creare sottocolori:

: Assicurarsi di creare per un colore principale utilizzato nel disegno un sottocolore, non essendo consentito aggiungere al disegno guidafili supplementari.
Con l'ausilio del sottocolore è possibile assegnare altri attributi a un guidafilo.

Posizionare il cursore sul colore principale utilizzato (ad es. colore del filato #1) nella finestra degli strumenti Colori del disegno/Colori del filato.
Accanto al simbolo appare il simbolo .
Fare clic sul simbolo .
Appare l'area di immissione per il sottocolore.
Fare clic sul simbolo .
Viene creato e selezionato un nuovo sottocolore libero.
Se necessario:
Modificare il colore con il menu contestuale Cambia valore cromatico….
- oppure -
Eliminare il sottocolore con Elimina sottocolore.
Creare eventualmente altri sottocolori per lo stesso colore principale.
- oppure -
Per creare sottocolori, passare a un altro colore principale.
Selezionare e tracciare il sottocolore nel riquadro del Disegno design per il quale sono necessarie altre specifiche.
Il sottocolore viene ora contrassegnato con il simbolo e visualizzato nella tabella per i parametri dei colori.
Assegnare al sottocolore 1/1 il modulo Flottante, Bloccare, Cimosa del telo.

Disegno design modificato	Vista guidafili


: Per il colore principale del colore del filato #1 (guidafilo 4R) è creata nella tabella Parametro colore una riga nella quale è possibile assegnare gli attributi A desiderati. Per il sottocolore colore del filato #1 (guidafilo 5L) è creata nella tabella Parametro colore una riga nella quale è possibile assegnare gli attributi B desiderati.

11: Per avviare l'elaborazione tecnica:

Visualizzare la vista dei simboli dopo l'elaborazione tecnica.

12: Creare Sintral.

13: Avviare il controllo Sintral.

14: Estrazione di programma di lavorazione.

Viene creato il programma per la macchina per maglieria: CMS530.Pattern-2.zip.

15: Caricare il programma di lavorazione nella macchina.

: Il file CMS530W.Pattern-2.zip estratto può essere caricato nella macchina con chiavetta USB oppure via Ethernet.

Passo dopo passo verso il disegno 'Pattern-2'

Operazioni con Knit Explorer e accesso rapido

Informazioni in merito al Knit Explorer

Knit Explorer

Directory nel Knit Explorer

Contrassegno delle directory

Gestione degli elementi di lavoro e i diversi tipi di elementi di lavoro

Gestione degli elementi di lavoro e i diversi tipi di elementi di lavoro

Tipi di elementi di lavoro

Utilizzo generale dello strumento di disegno 'Multi-Copy'

Creazione di rombo ad Aran personalizzato

Riempimento della parte interna del rombo ad Aran con la struttura desiderata

Opzioni per la creazione di parti di disegno e moduli struttura da una selezione

Comportamento di elementi di lavoro nel disegno base durante la dissolvenza

Attivazione della visualizzazione di Power Tension Setting nella finestra del documento Disegno design

Elaborazione del taglio: Importazione di un taglio e modifica degli attributi della forma

Opzioni per la creazione di un taglio lineare sulla base dell'esempio di taglio

Creazione di taglio con 'Nuovo progetto per taglio lineare'

Tabella delle linee taglio base

Tabella delle linee scollatura

Visualizzazione e modifica delle proprietà del punto di marcatura

Per visualizzare e modificare le proprietà del punto di marcatura:

Specifiche per i guidafili per sagome con scollo

Numero di guidafili per tagli con scollatura:

Visualizzazione nella finestra del documento Guidafili

Per aprire la finestra del documento Guidafili:

Operazioni nella tabella con i parametri dei colori

Tabella Parametro colore

Per aprire la tabella Parametro colore:

Funzioni nella barra multifunzione Modifica

Regolazione della visualizzazione delle colonne nella tabella con i parametri dei colori

Per regolare la visualizzazione delle colonne nella tabella Parametro colore:

Struttura e contrassegno delle colonne della tabella con parametri dei colori

Struttura e contrassegno delle colonne della tabella Parametro colore:

Spiegazione gruppo 2: Immagliatura

Spiegazione gruppo 3: Fine lavorazione

Spiegazione gruppo 4: Legatura per intarsio

Spiegazione gruppo 5: Elaborazione del bordo

Spiegazione gruppo 6: Multi gauge

Spiegazione gruppo 7 e 8: Altro e descrizione

Assegnazione di attributi nella tabella con i parametri dei colori

Opzioni di creazione di sottocolori

Creazione di sottocolori nelle diverse tabelle dei colori del disegno

Creazione di sottocolori

Per creare sottocolori:

Tutti i passi della creazione del disegno 'Pattern-2'

Informazioni che proseguono
